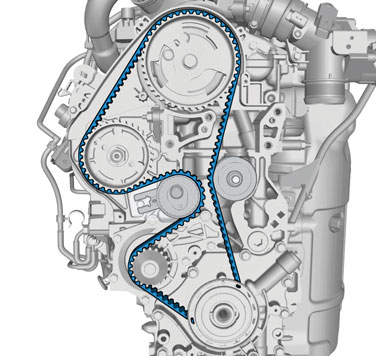

Ремень распределительного механизма (B4164S3)

Примечание: Рабочие шаги для демонтажа в этой процедуре могут также содержать информацию, касающуюся установки.

Примечание: Не ослабляйте болты более чем на 2 оборота.

• крышку клапана Крышка клапанного механизма
• Упругий элемент опоры двигателя, правый Подушка двигателя, правая
• ремень привода вспомогательных агрегатов Ремень привода вспомогательных агрегатов

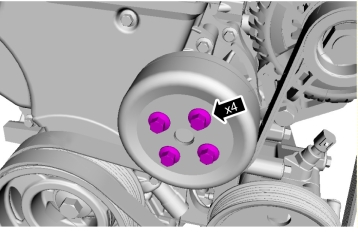

🔩 Момент затяжки: 10 Н·м

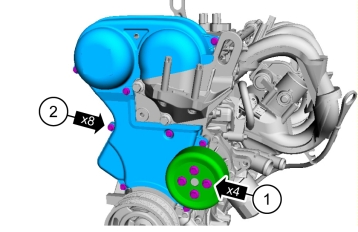

1. 🔩 Момент затяжки: 50 Н·м
2. 🔩 Момент затяжки: 10 Н·м

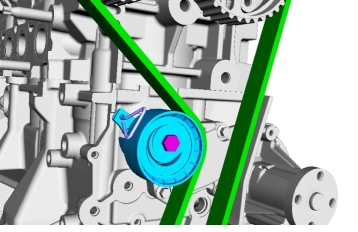

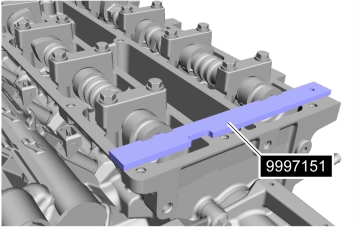

🔧 Установка позиции

🔩 Момент затяжки: 20 Н·м

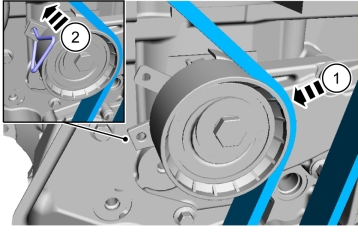

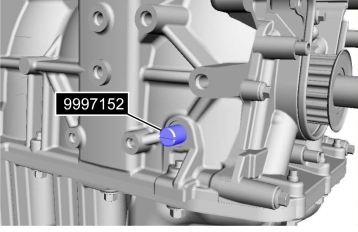

🔧 Установка позиции

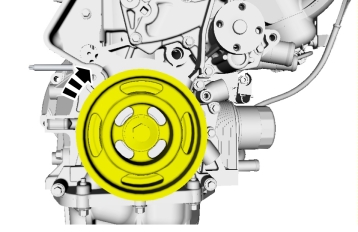

Осторожно: Поворачивайте коленчатый вал только по часовой стрелке.

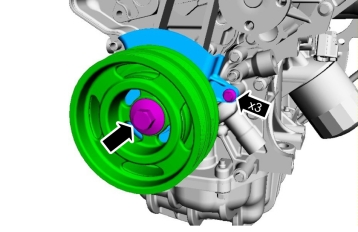

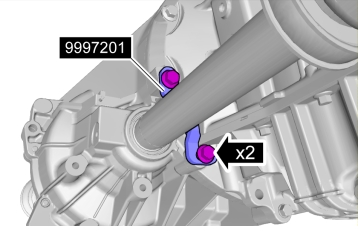

🔧 T9997201,🔩 Момент затяжки: 50 Н·м

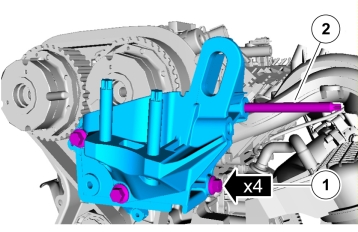

1. 🔩 Момент затяжки: 10 Н·м
2. 🔩 Момент затяжки: 45 Н·м + доворот 90°

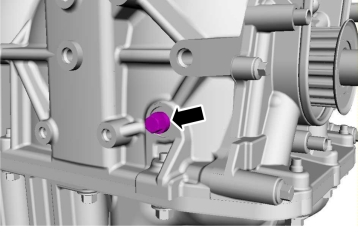

🔩 Момент затяжки: 24 Н·м

Примечание: Компонент можно установить на место, если он не подвергался воздействию ненормальных усилий, утечки масла и не имеет повреждений.

Установите в обратном порядке.
