Ремень привода вспомогательных агрегатов, шкив с обгонной муфтой и натяжное устройство ремня, установка

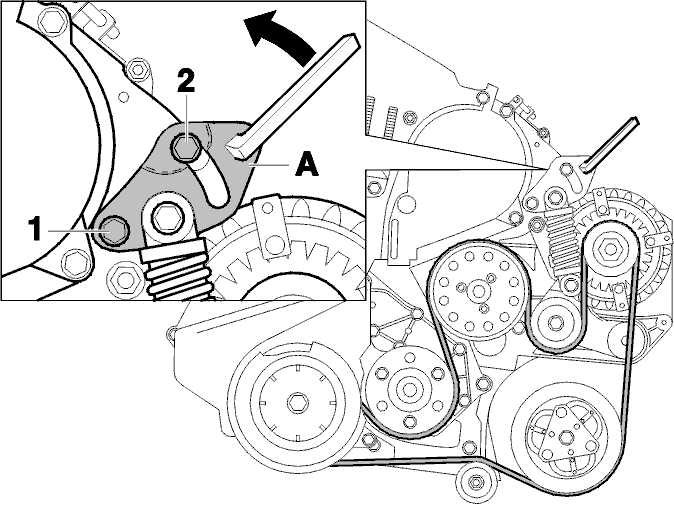

Снятие ремня привода вспомогательных агрегатов

Снимите ремень привода вспомогательных агрегатов, см. VIDAРемонт и установкаФункциональная группа 21Ремень привода вспомогательных агрегатов / холостой шкив с элементом натяжного устройства, замена.

Снятие шкива

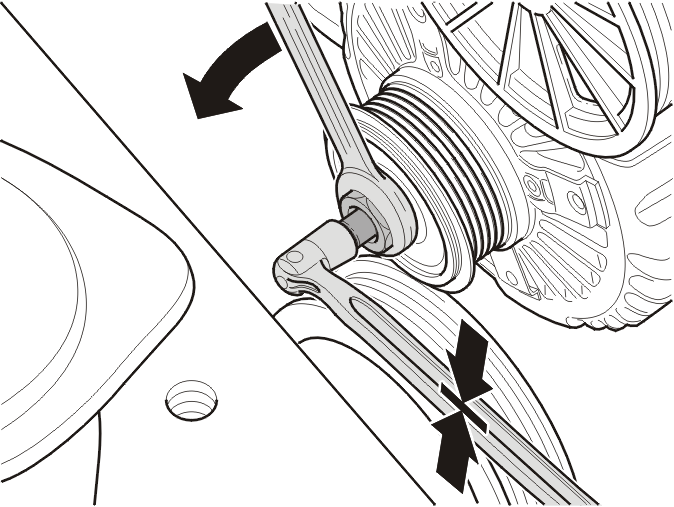

Заблокируйте генератор при помощи Torx. Отверните гайку (против часовой стрелки).Снимите гайку и шкив с вала.

Замена автоматического натяжного устройства ремня

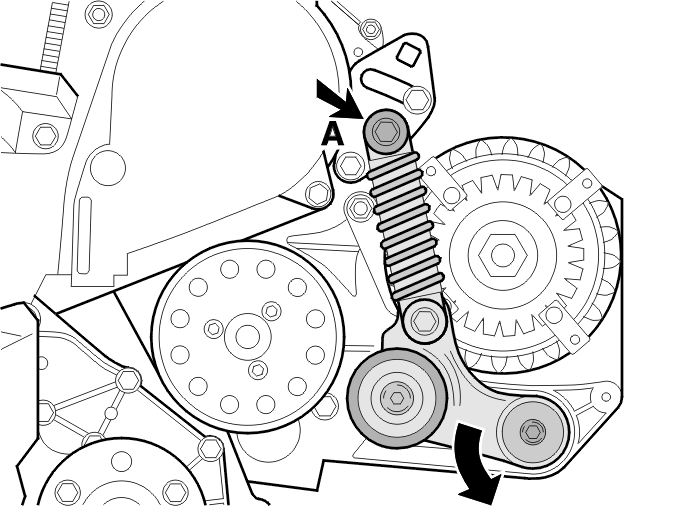

Выверните верхний винт (А).Ослабьте винт петли и снимите натяжное устройство ремня целиком.Очистите сопрягаемые поверхности.Выровняйте новое натяжное устройство ремня. Установите винт петли. Затяните винт. Затяните до57 Н·м.Установите верхний винт (А). Затяните до22 Н·м.

Установка нового шкива с обгонной муфтой

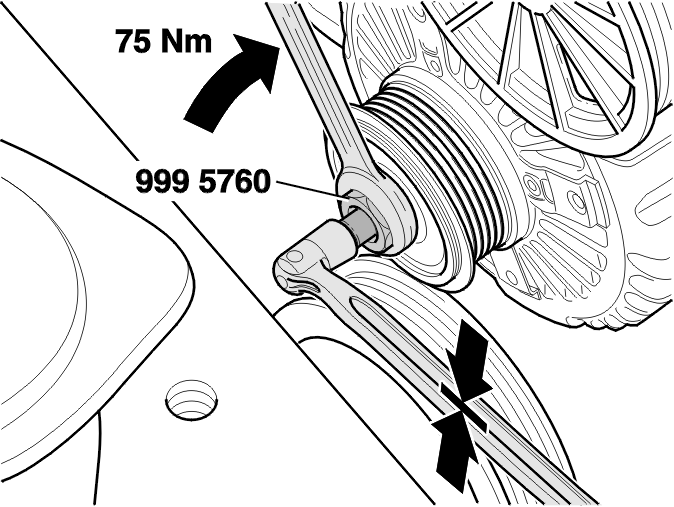

Очистите вал и шкив.Снимите крышку с нового шкива.Установите шкив на вал.Затяните шкив (по часовой стрелке) при помощи упора 999 5760. Используйте гаечный ключ Torx, чтобы предотвратить вращение роторного вала.Затяните шкив. Затяните до75 Н·м.Установите следующую крышку.

Проверка функционирования обгонной муфты (поликлиновый ремень снят)

Проверните шкив по часовой стрелке и сильно затормозите шкив. Обгонная муфта должна зацепиться в роторном валу при вращении против часовой стрелки.

Остановите вращение.

При торможении шкива механизм обгонной муфты должен разъединиться, так чтобы роторный вал продолжал вращаться.

Этот метод обеспечивает простой способ проверки функционирования обгонной муфты.

Установка ремня привода вспомогательных агрегатов

Установите ремень привода вспомогательных агрегатов, см. VIDAРемонт и установкаФункциональная группа 21Ремень привода вспомогательных агрегатов / холостой шкив с элементом натяжного устройства, замена.

Функциональная проверка

Заведите двигатель и проверьте работу.
