Ремень привода вспомогательных агрегатов (D82PHEV, D87PHEV)

Снимите правое переднее колесо колесо

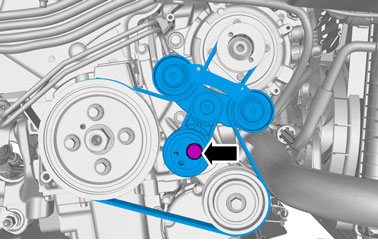

Примечание: Не ослабляйте болт более чем на 4 оборота.

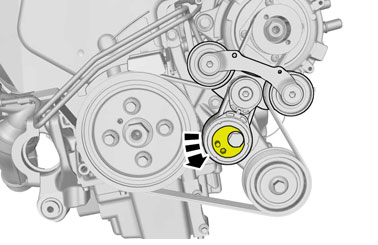

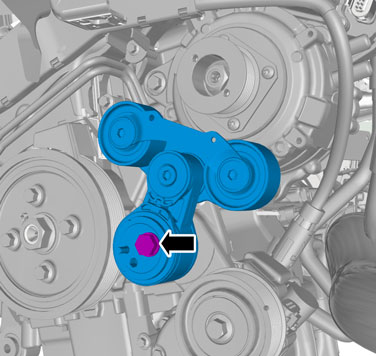

Примечание: Убедитесь, что компонент повернут до упора.

🔧 Ключ-шестигранник

Осторожно: Необходимо поддерживать исключительную чистоту при работе с этими компонентами.

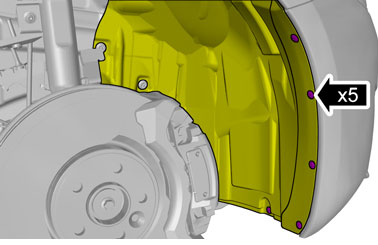

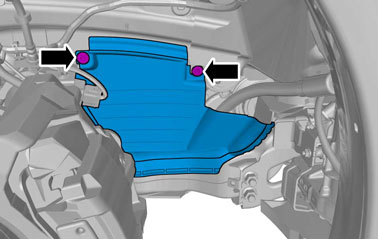

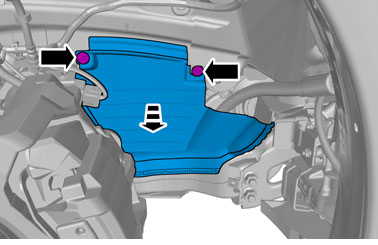

Выверните винт.

Осторожно: Необходимо поддерживать исключительную чистоту при обращении с компонентом.

Примечание: Убедитесь в том, что используется новый компонент.

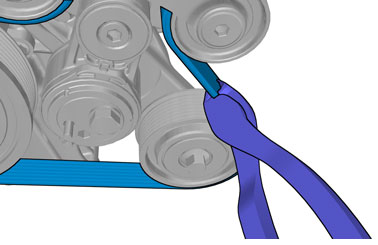

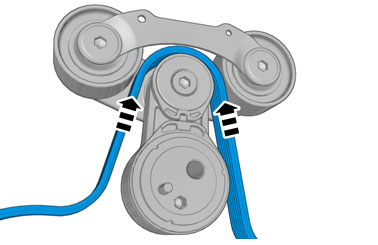

Осторожно: Убедитесь, что компонент располагается в правильном положении.

🔩 Момент затяжки: 10 Н·м

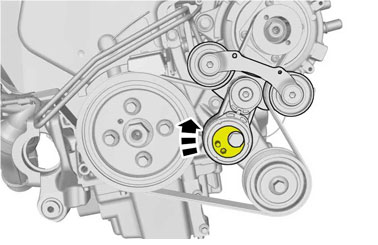

Примечание: Убедитесь, что компонент повернут до упора.

Осторожно: Время от момента начала вращения двигателя до момента контрольного измерения не должно быть больше одной минуты.

Примечание: Вращение двигателя выполняется для того, чтобы ремень занял правильное положение.

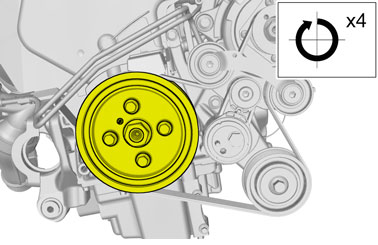

Проверните двигатель.

🔧 Держатель🔧 Измеритель (проверка натяжения ремня) S/V40Винт M10 x 20 мм

Примечание: При использовании оборудования всегда выполняйте инструкции производителя.

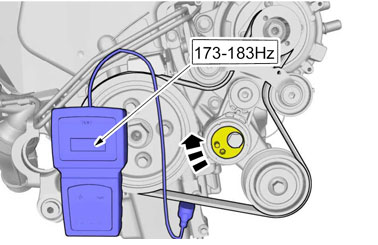

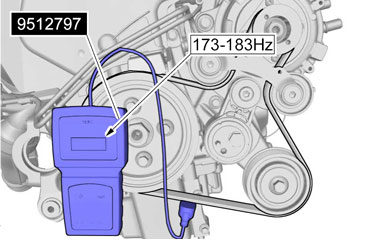

🔧 Измеритель (проверка натяжения ремня) S/V40

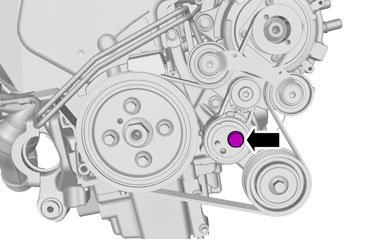

🔩 Момент затяжки: 110 Н·м

Осторожно: Если измеренное значение выше или ниже указанного диапазона, все действия, описанные в разделе Настройка, должны быть изменены.

🔧 Измеритель (проверка натяжения ремня) S/V40

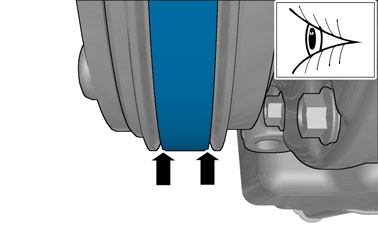

Осторожно: Убедитесь, что компонент располагается в правильном положении.

Установите колесо колесо
