Ремень газораспределительного механизма/Вспомогательные приводные ремни

Применимость

Ремень распределительного механизма

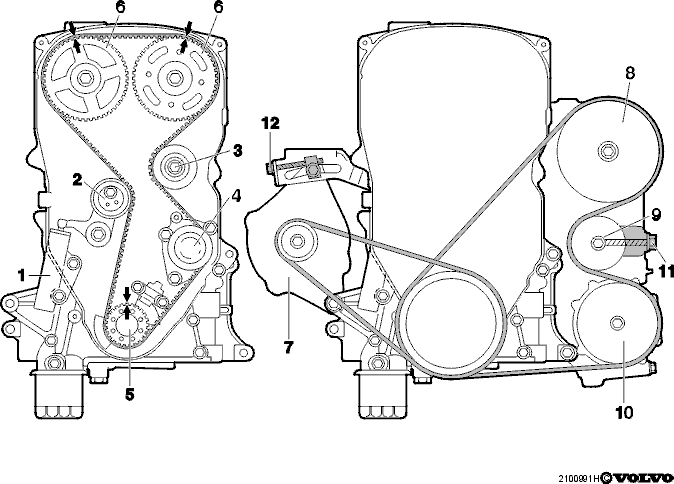

1. 1. Автоматическое натяжное устройство ремня
2. 1. Регулируемый шкив, крепящийся с помощью эксцентрика
3. 1. Холостой шкив
4. 1. Звездочка водяного насоса
5. 1. Звездочка коленчатого вала
6. 1. Звездочка распределительных валов
7. 1. Генератор
8. 1. Насос рулевого привода с усилителем
9. 1. Шкив натяжного устройства
10. 1. Компрессор кондиционера
11. 1. Натяжное устройство, выделено жирным
12. 1. Натяжное устройство, выделено жирным

• Ремень распределительного механизма двигателя B4184SM имеет автоматическое натяжное устройство, которое функционирует таким же образом, как и на других бензиновых двигателях модели S/V40, хотя натяжное устройство и не устанавливает натяжение ремня автоматически. Для установки натяжения ремня используется регулируемый шкив, крепящийся с помощью эксцентрика. Определенное предварительное натяжение должно устанавливаться вручную при блокированном автоматическом натяжном устройстве. После освобождения автоматического натяжного устройства, устанавливается предварительное натяжение ремня. Это натяжение устанавливается на весь срок службы ремня. Для установки натяжения используются специальный инструмент и специальная методика.
• Ремень распределительного механизма не имеет маркировки и направления вращения. Отметки находятся на распределительных шестерн ях и на переднем корпусе крышки головки цилиндров. Тем не менее, если есть необходимость замены ремня распределительного механизма, нужно использовать то же направление вращения, что и до его снятия.

Вспомогательные приводные ремни

• Двигатель оборудован двумя поликлиновыми ремнями. Один приводит в действие генератор. Другой приводит в действие насос рулевого привода с усилителем и компрессор кондиционера (если таковой имеется). Шкив коленчатого вала имеет двухслойное колесо привода для этих двух ремней.
• Оба ремня должны быть натянуты вручную. Чтобы добиться правильного натяжения, болт относительного натяжного устройства должен быть отрегулирован и закреплен.
