Ремень газораспределительного механизма, сборка (D4204T14, D4204T5)

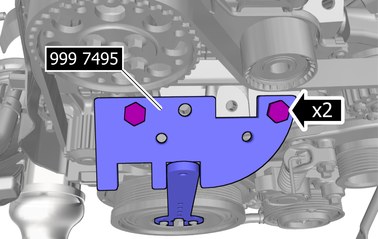

🔧 Позиционер

Затяните винты🔩 Момент затяжки: 65 Н·м

1. 🔩 Момент затяжки: 24 Н·м
2. 🔩 Момент затяжки: 30 Н·м

Примечание: На данном этапе затяните гайку только с усилием от руки.

Примечание: Убедитесь в том, что последовательность действий является правильной.

Примечание: Напряжение распредвала зависит от температуры двигателя.

Примечание: Убедитесь в том, что натяжитель ремня направлен к креплению натяжителя ремня.

Отрегулируйте до указанной величины.Ключ-шестигранникЗатяните гайку.🔩 Момент затяжки: 20 Н·м + доворот 45°

🔩 Момент затяжки: 10 Н·м

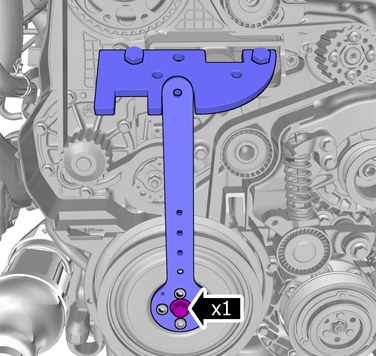

Снимите специальный инструмент.

Примечание: Вращение двигателя выполняется для того, чтобы ремень занял правильное положение.

Проверните двигатель.

Осторожно: Убедитесь, что компонент располагается в правильном положении.

Осторожно: Убедитесь, что компонент располагается в правильном положении.

Осторожно: Если измеренное значение выше или ниже указанного диапазона, все действия, описанные в разделе Настройка, должны быть изменены.

Примечание: Убедитесь в том, что натяжитель ремня направлен к креплению натяжителя ремня.

Осторожно: Убедитесь в том, что участок вокруг компонента чист.

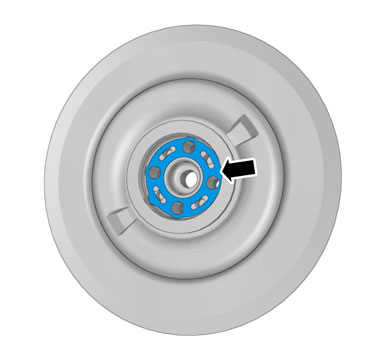

Примечание: Убедитесь в том, что используется новый компонент.

Примечание: На этом этапе затяните винты только рукой.

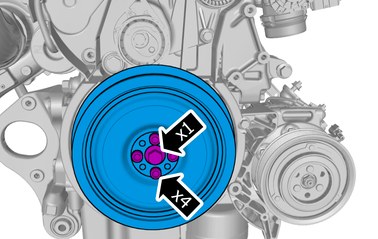

🔧 УпорУстановите винты.🔩 Момент затяжки: 80 Н·м

Затяните винты🔩 Момент затяжки: 110 Н·м + доворот 90°

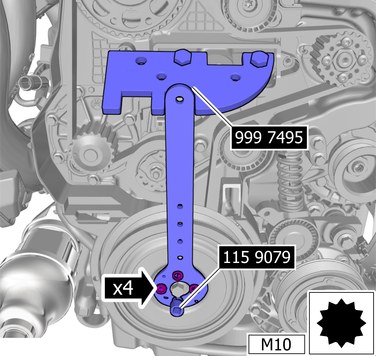

Затяните винты.🔧 АДАПТЕР ДЛЯ ДВЕНАДЦАТИГРАННЫХ НАСАДОК M10🔩 Момент затяжки: 25 Н·м + доворот 90°

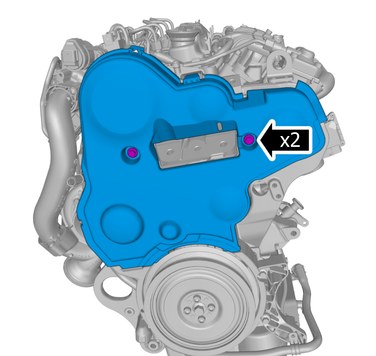

Установите винты.🔩 Момент затяжки: 10 Н·м
