Ремень газораспределительного механизма, сборка (D4204T)

Осторожно: При установке уплотнения коленвала следите, чтобы коленчатый вал не вращался при установке специального инструмента.

🔧 T9997121,

🔧 T9997122,

🔧 T9997119,🔧 T9997120,

1. Осторожно: > Убедитесь, что установлен новый компонент.

2. 🔩 Момент затяжки: 56 Н·м

1. Осторожно: > Убедитесь, что установлен новый компонент.

2. Осторожно: > Убедитесь, что установлен новый компонент.

3. Примечание: > На этом этапе затяните винт только рукой.

4. Осторожно: > Будьте особенно осторожны при обращении с датчиком положения коленчатого вала (CKP).

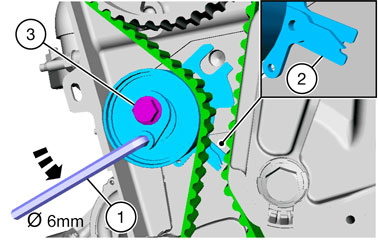

1. Ключ-шестигранник
2. 🔩 Момент затяжки: 24 Н·м

🔩 Момент затяжки: 50 Н·м

Снимите инструмент.🔧 T9997121,

Снимите инструмент.🔧 T9997122,

🔧 T9997119,🔧 T9997120,

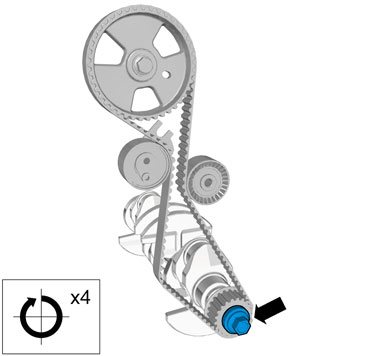

Осторожно: Поворачивайте коленчатый вал только по часовой стрелке.

🔧 T9997121,

🔧 T9997122,

Примечание: Специальный инструмент может быть установлен тогда, когда время открывания клапанов будут правильно установлены.

🔩 Момент затяжки: 10 Н·м

1. 🔩 Момент затяжки: 10 Н·м
2. 🔩 Момент затяжки: 70 Н·м + доворот 60°

3. Осторожно: > Убедитесь, что установлен новый компонент.
