Применимость
| Модель | Двигатель | Год |
|---|---|---|
| S60 (11-) | B4204T10 | 2014, 2015A |
| S60 (11-) | B4204T11 | 2014–2015A |
| S60 (11-) | B4204T12 | 2014–2015A |
| S60 (11-) | B4204T15 | 2014, 2015 |
| S60 (11-) | B4204T9 | 2014–2015A |
| S80 (07-) | B4204T11 | 2014–2015A |
| S80 (07-) | B4204T12 | 2014, 2015A |
| S80 (07-) | B4204T15 | 2014, 2015 |
| V40 (13-) | B4204T11 | 2015 |
| V40 Cross Country | B4204T11 | 2015 |
| V60 | B4204T11 | 2014–2015A |
| V60 | B4204T12 | 2014, 2015A |
| V60 | B4204T15 | 2014, 2015 |
| V60 | B4204T9 | 2014, 2015 |
| V70 (08-) | B4204T11 | 2014, 2015 |
| XC60 | B4204T10 | 2014, 2015A |
| XC60 | B4204T11 | 2014–2015A |
| XC60 | B4204T12 | 2014, 2015A |
| XC60 | B4204T15 | 2014, 2015 |
| XC60 | B4204T9 | 2014–2015A |
| XC70 (08-) | B4204T11 | 2014–2015A |
Установка
Осторожно: Убедитесь, что компонент располагается в правильном положении.
Найдите свежую маркировку.
Примечание: Убедитесь в том, что используется новый компонент.
Установите винт.🔩 Момент затяжки: 24 Н·м
Примечание: Убедитесь в том, что используется новый компонент.
Примечание: На этом этапе затяните винт только рукой.
Установите винт.
Примечание: Убедитесь в том, что последовательность действий является правильной.

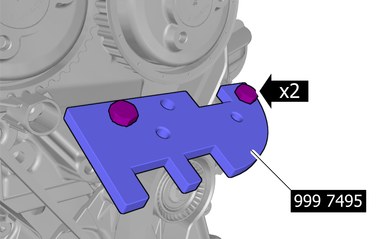

Снимите специальный инструмент.
Регулировка натяжителя ремня
Примечание: Убедитесь в том, что натяжитель ремня направлен к креплению натяжителя ремня.
Отрегулируйте до указанной величины.Ключ-шестигранникЗатяните винты🔩 Момент затяжки: 24 Н·м
Примечание: Вращение двигателя выполняется для того, чтобы ремень занял правильное положение.
Проверните двигатель.
Осторожно: Если измеренное значение выше или ниже указанного диапазона, все действия, описанные в разделе Настройка, должны быть изменены.
Примечание: Напряжение распредвала зависит от температуры двигателя.
Примечание: Убедитесь в том, что натяжитель ремня направлен к креплению натяжителя ремня.
Установка
Осторожно: Убедитесь в том, что участок вокруг компонента чист.
Примечание: Убедитесь в том, что используется новый компонент.
Примечание: На этом этапе затяните винты только рукой.
Установите на место выделенную деталь.Установите винты.

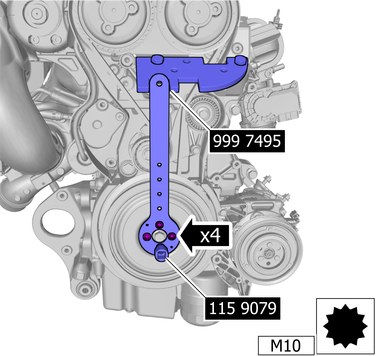

🔧 Упор🔩 Момент затяжки: 80 Н·м
🔧 АДАПТЕР ДЛЯ ДВЕНАДЦАТИГРАННЫХ НАСАДОК M10Затяните винты.🔩 Момент затяжки: 25 Н·м + доворот 90°Снимите специальный инструмент.

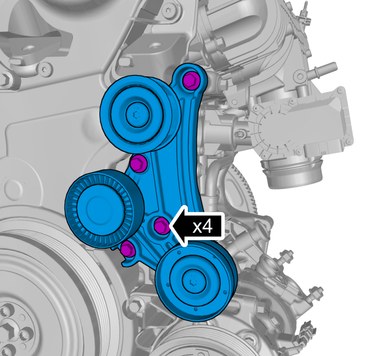

Установите на место выделенную деталь.Установите винты.🔩 Момент затяжки: 10 Н·м

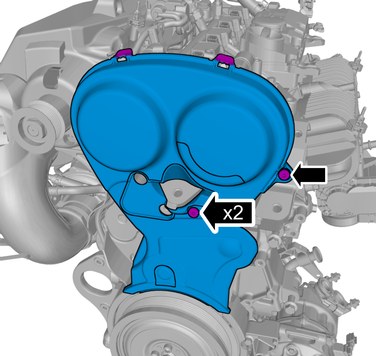

Установите на место выделенную деталь.Установите винты.🔩 Момент затяжки: 24 Н·м

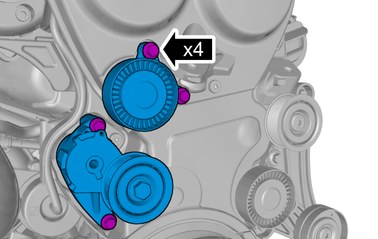

Установите на место выделенную деталь.Установите винты.🔩 Момент затяжки: 24 Н·м
