Применимость
| Модель | Двигатель | Год |
|---|---|---|
| S60 (-09) | D5244T | 2001–2006 |
| S60 (-09) | D5244T2 | 2002–2006 |
| S60 (-09) | D5244T3 | 2004, 2005 |
| S60 (-09) | D5244T4 | 2006–2009 |
| S60 (-09) | D5244T5 | 2006–2009 |
| S60 (-09) | D5244T6 | 2006 |
| S60 (-09) | D5244T7 | 2006–2009 |
| S80 (-06) | D5244T | 2001–2006 |
| S80 (-06) | D5244T2 | 2002–2006 |
| V70 (00-08) | D5244T | 2001–2006 |
| V70 (00-08) | D5244T2 | 2002–2006 |
| V70 (00-08) | D5244T3 | 2004, 2005 |
| V70 (00-08) | D5244T4 | 2006, 2007 |
| V70 (00-08) | D5244T5 | 2006–2008 |
| V70 (00-08) | D5244T6 | 2006 |
| V70 (00-08) | D5244T7 | 2006–2008 |
| V70 XC (01-) / XC70 (-07) | D5244T | 2003–2006 |
| V70 XC (01-) / XC70 (-07) | D5244T4 | 2006, 2007 |
| XC90 | D5244T | 2003–2006 |
| XC90 | D5244T18 | 2011–2014 |
| XC90 | D5244T4 | 2006–2012 |
| XC90 | D5244T5 | 2008–2014 |
Специальные инструменты
- 🔧 УПОР (ШКИВ РАСПРЕДЕЛИТЕЛЬНОГО ВАЛА) D24
- 🔧 УПОР (ГАСИТЕЛЬ КОЛЕБАНИЙ) B6304 B5254
- 🔧 СЪЕМНИК (ВЕДУЩИЙ ФЛАНЕЦ) M45-M47 II.
Примечание: Так как иллюстрации в этой информации по техобслуживанию используются для различных модельных лет и / или моделей, могут иметь место некоторые расхождения. Несмотря на это, основная информация в иллюстрациях всегда правильная.
Регулировка двигателя согласно маркировке
Поверните коленчатый вал по часовой стрелке до тех пор, пока отметки на шкиве ремня коленчатого вала и шкиве ремня распределительного механизма не совместятся с отметками на масляном насосе и задней крышке ремня распределительного механизма.
Снятие демпфера вибрации

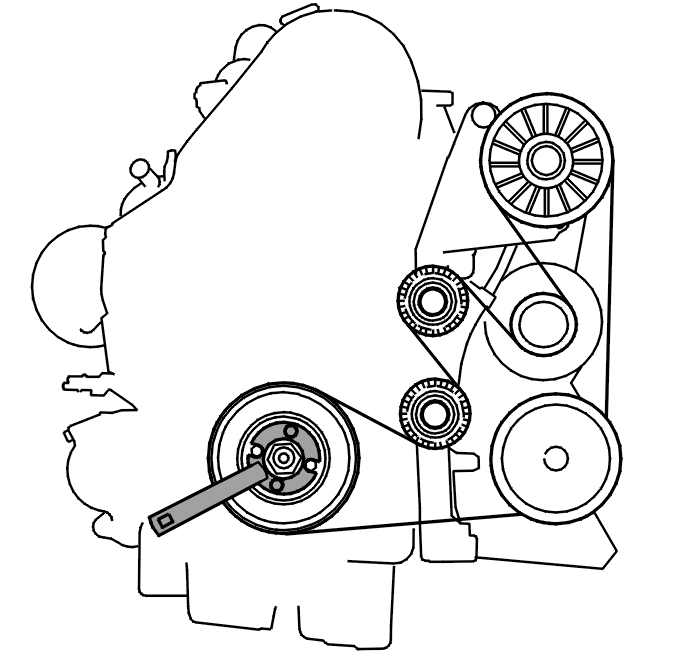

Выверните 4 винта. Используйте центральную гайку коленчатого вала в качестве упора.Установите упор 🔧 УПОР (ГАСИТЕЛЬ КОЛЕБАНИЙ) B6304 B5254. Снимите центральную гайку.Снимите упор 🔧 УПОР (ГАСИТЕЛЬ КОЛЕБАНИЙ) B6304 B5254.Ослабьте демпфер вибраций.

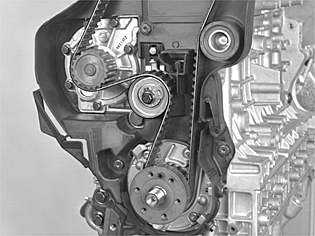

Снятие ремня распределительного механизма
Слегка ослабьте центральный винт натяжного устройства ремня.Держите центральный винт неподвижно. Поверните эксцентрик натяжного устройства против часовой стрелки на 10 часов. Используйте ключ-шестигранник на 6 мм.Снимите ремень распределительного механизма со шкива привода распределительного механизма распределительных валов.Снимите ремень распределительного механизма.
Снятие шкива коленчатого вала
Используйте съемник 🔧 СЪЕМНИК (ВЕДУЩИЙ ФЛАНЕЦ) M45-M47 II. и 2 винта (M10X50 мм) с шайбами.Стяните шкив привода распределительного механизма.
Осторожно: Коленчатый вал не должен проворачиваться.
Снятие шкива распределительного вала, натяжного устройства ремня и холостого шкива

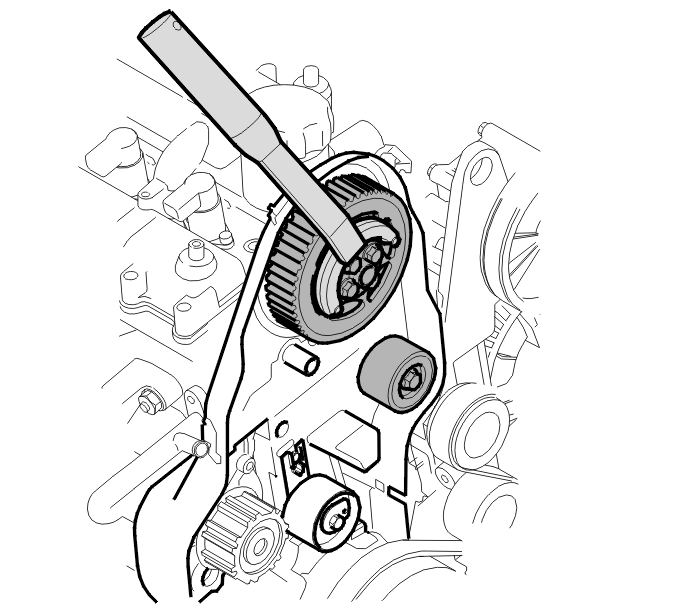

Используйте упор 🔧 УПОР (ШКИВ РАСПРЕДЕЛИТЕЛЬНОГО ВАЛА) D24.Удерживайте шкив распределительного вала при помощи упора 🔧 УПОР (ШКИВ РАСПРЕДЕЛИТЕЛЬНОГО ВАЛА) D24.Выверните винты, крепящие шкив распределительного вала.Снимите шкив распределительного вала.Снимите натяжное устройство ремня и холостой шкив.Проверьте вращающуюся поверхность и подшипники.Проверьте на наличие шума. Проверьте на наличие люфта в подшипниках.Убедитесь, чтобы вращающиеся поверхности были гладкими и чистыми.
Осторожно: Распределительный вал не должен вращаться!

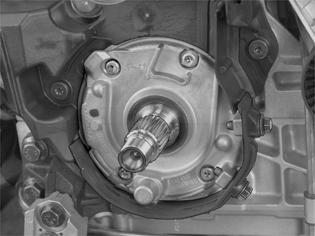

Снятие масляного насоса
Снимите защитное устройство ремня с масляного насоса.Выверните четыре винта масляного насоса.Осторожно вытащите масляный насос.Используйте зубило для нарезки канавок со стопорными выступами.Осторожно проведите масляный насос мимо конца коленчатого вала.Осторожно очистите поверхность прокладки и сопрягаемые поверхности.
Проверка масляного насоса
Разберите масляный насос.Очистите и проверьте все компоненты.Проверьте на наличие повреждений и износа.В случае неисправности замените масляный насос.Соберите масляный насос. Затяните согласно Момент затяжки.
Снятие насоса охлаждающей жидкости / крышки распределительного механизма
Выверните винты.Осторожно сбейте шкив насоса резиновой киянкой.Освободите насос.Осторожно очистите поверхность прокладки и сопрягаемые поверхности.Снимите внутреннюю крышку ремня распределительного механизма.
Снятие термостата и корпуса термостата
Снимите корпус термостата с головки цилиндров (TX40).Осторожно очистите поверхность прокладки и сопрягаемые поверхности.
Проверка функции открытия термостата
Термостат можно проверить в теплой воде.Максимальное открытие в воде, имеющей температуру открывания, должно произойти в течение 2 минут.Маркировка 90° С.Начинает открываться при 90°C.Полностью открыт при 105°C.
