Регулятор давления топлива, замена (B5254FS M 4.4)

Выпуск топлива из системы

• Выпустите топливо из системы в соответствии с Опорожнение топливной системы.

Подготовка:

5-дверные автомобили:

• Снимите все напольные крышки и сверните напольный коврик.
• снимите крышку над узлом топливного насоса.

4-дверные автомобили:

• отведите вперед правую часть заднего сиденья
• Снимите коврик в багажнике.
• отведите угол панели колесной арки у крепления амортизатора.
• снимите крышку над узлом топливного насоса.

Снятие возвратного трубопровода

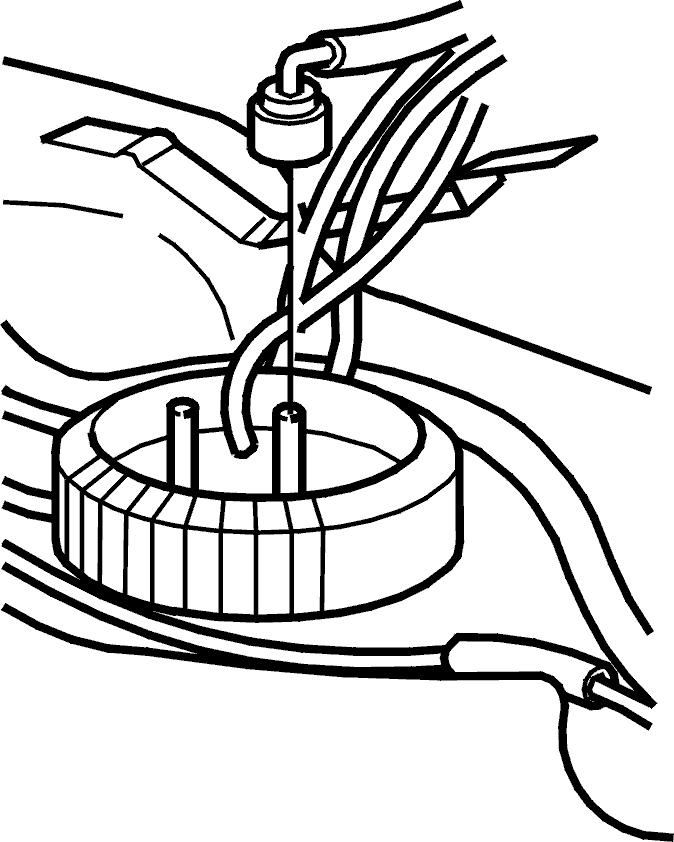

• Осторожно отсоедините быстросъемную муфту возвратного шланга от топливного насоса.
• Возвратный шланг не промаркирован желтым цветом.

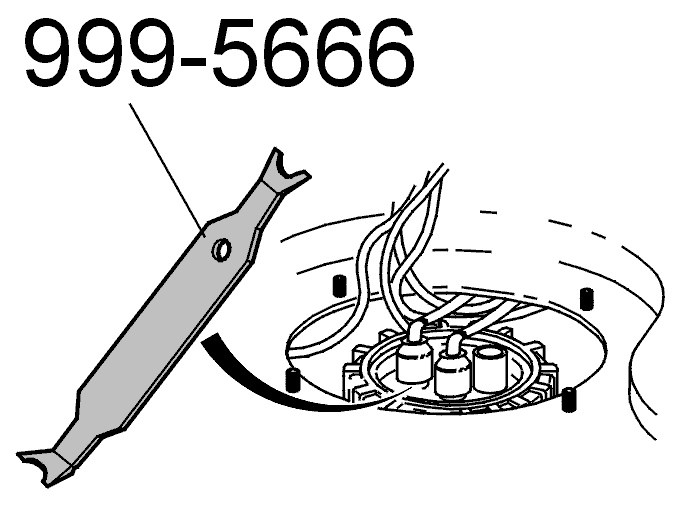

Используйте инструмент🔧 HÅLLARE (INSPRUT.VENTIL) 6 ST. B5204- B6304- 93-. Отодвиньте наружный чехол соединения вверх. Не сжимайте его.

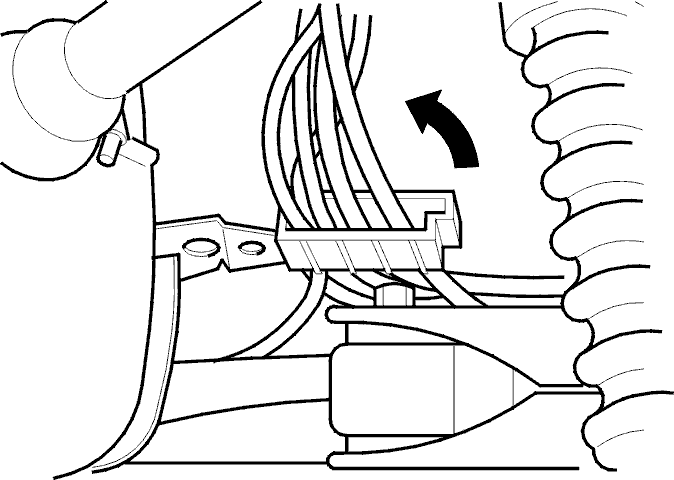

Отсоединение разъемов

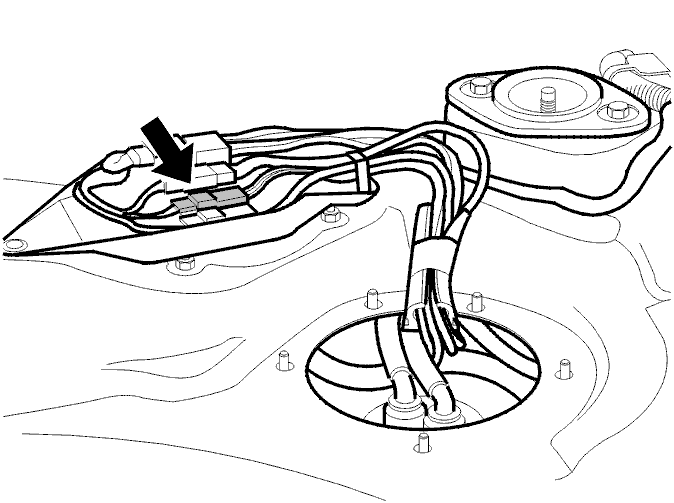

• Отсоедините все разъемы на держателе.
• Убедитесь, что провода, которые проходят через проем топливного насоса, отсоединены и могут следовать за топливным баком при его опускании.

Снятие заправочной трубы

• Снимите стопорное кольцо, удерживающее кожух заправочной горловины (резиновый элемент).
• Отсоедините резиновое уплотнение от кузова.

Снятие регулятора давления

• Отсоедините шланг от штуцера воздуха для сравнения на регуляторе давления.
• Отверните винты крепления регулятора давления к тройнику.
• Снимите регулятор давления.
• Снимите возвратный трубопровод с держателя над топливным фильтром.

Снятие топливного бака

• Подведите переносный подъемник с фиксацией.🔧 FIXTUR (UNIVERSAL/VÄXELLÅDOR)под топливный бак. Во избежание повреждения топливного бака, подъемная платформа должна быть плоской.
• Снимите крепежные полосы и осторожно опустите бак.

Снятие переднего держателя

• Отсоедините передний держатель топливопроводов.
• Опустите топливный бак ниже.

Монтаж нового регулятора давления

• Отсоедините верхний держатель топливопроводов.
• Снимите заменяемый регулятор давления.
• Подсоедините быстросъемную муфту нового регулятора давления к топливному насосу и сдвиньте его вперед вдоль нагнетательного трубопровода.
• Установите топливопроводы и провода в верхний держатель.

Установка топливного бака

• Поднимите топливный бак настолько, чтобы можно было установить топливопроводы и провода в передний держатель.
• Установите топливопроводы и провода в передний держатель.
• Разместите провода, проходящие через проем топливного насоса так, чтобы они не были зажаты при установке топливного бака.
• Поднимите топливный бак и прикрепите его к кузову.

Установка регулятора давления

• Установите возвратный трубопровод в держатель над топливным фильтром.
• Запрессуйте регулятор давления в тройник. Перед установкой регулятора давления смажьте его уплотнительное кольцо вазелином.
• Поставьте и затяните винты крепления регулятора давления к тройнику.
• Подсоедините шланг к штуцеру воздуха для сравнения на регуляторе давления.

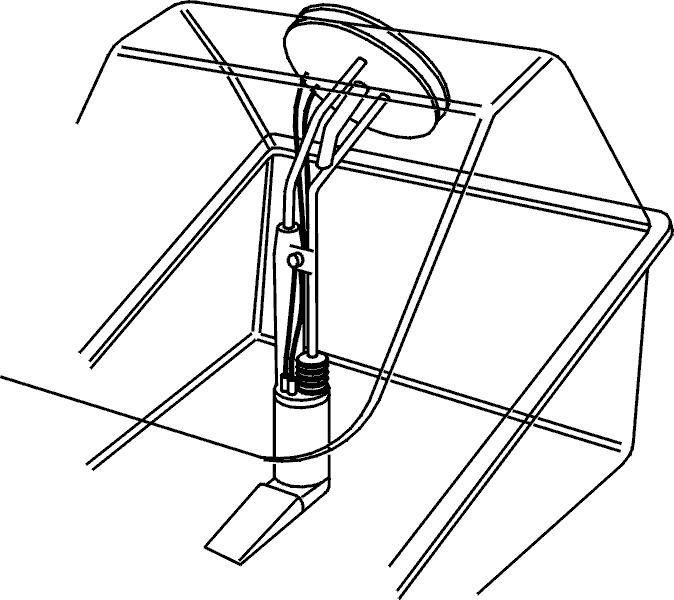

Установка трубки топливного насоса

• Установите корпус заливной горловины вокруг верхней части трубки.
• Убедитесь, что внутреннее резиновое уплотнение стоит на своем месте и дренажная трубка располагается внутри его.
• Убедитесь в правильной посадке внутреннего уплотнения (1). Смажьте контактные кромки (2) резинового кожуха вазелином. Установите крышку. Поставьте стопорное кольцо (4).
• Подсоедините разъемы к топливному насосу, датчику уровня топлива, датчикам ABS и к датчику давления в топливном баке.
• Установите панели и коврики.
