Регулятор давления топлива, замена (B5204T2, B5204T3, B5234T2)

Выпуск топлива из системы

• Опорожните топливную систему

Подготовка

5дверные автомобили:

• снимите все напольные крышки и сверните напольный коврик.
• снимите крышку над узлом топливного насоса.

4дверные автомобили:

• Сложите вперед правое заднее сиденье
• снимите напольное покрытие в багажнике.
• отведите угол панели колесной арки у крепления амортизатора.
• снимите крышку над узлом топливного насоса.

Снятие возвратного трубопровода

• Осторожно отсоедините быстросъемную муфту возвратного шланга от топливного насоса.
• Возвратный шланг не имеет желтой маркировки.

Используйте инструмент🔧 HÅLLARE (INSPRUT.VENTIL) 6 ST. B5204- B6304- 93-. Отодвиньте наружный чехол соединения вверх. Не сжимайте его.

Отсоединение разъемов

• Отсоедините все разъемы на держателе.
• Убедитесь, что провода, которые проходят через проем топливного насоса, отсоединены и могут беспрепятственно следовать за топливным баком при его опускании.

Снятие заправочной трубы

• Снимите стопорное кольцо, удерживающее резиновое уплотнение.
• Отсоедините резиновое уплотнение от кузова.

Снятие планки топливопроводов

• Снимите планку топливопроводов
• Освободите топливопроводы из держателей.

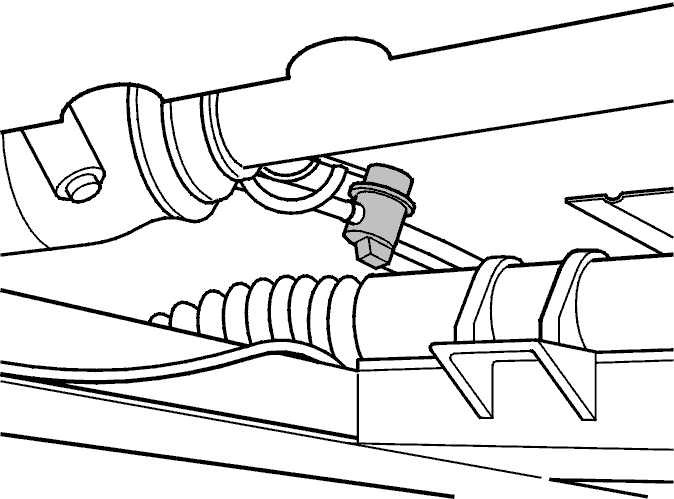

Снятие регулятора давления

• Отсоедините шланг от штуцера подачи воздуха для сравнения на регуляторе давления.
• Отсоедините питающую трубку от топливопровода у двигателя.
• Отсоедините питающую трубку от топливного фильтра.
• Снимите возвратный трубопровод с держателя над топливным фильтром.

Снятие топливного бака

• Подведите переносный подъемник с фиксацией.🔧 FIXTUR (UNIVERSAL/VÄXELLÅDOR)под топливный бак. Во избежание повреждения топливного бака, подъемная платформа должна быть плоской.
• Снимите крепежные полосы и осторожно опустите бак.

Снятие переднего держателя

• Отсоедините передний держатель топливопроводов.
• Опустите топливный бак ниже.

Монтаж нового регулятора давления

• Отсоедините верхний держатель топливопроводов.
• Снимите заменяемый регулятор давления.
• Подсоедините быстросъемную муфту нового регулятора давления к топливному насосу и сдвиньте его вперед вдоль питающей трубки.
• Установите топливопроводы и провода в верхний держатель.

Установка топливного бака

• Поднимите топливный бак настолько, чтобы можно было установить топливопроводы и провода в передний держатель.
• Установите топливопроводы и провода в передний держатель.
• Разместите провода, проходящие через проем топливного насоса так, чтобы они не были зажаты при установке топливного бака.
• Поднимите топливный бак и прикрепите его к кузову.

Установка регулятора давления

• Установите возвратный трубопровод в держатель над топливным фильтром.
• Подсоедините быстросъемную муфту питающей трубки к топливному фильтру.
• Установите топливопроводы в держатели.
• Подсоедините питающую трубку к топливопроводу у двигателя.
• Подсоедините шланг к штуцеру подачи воздуха для сравнения на регуляторе давления.
• Сориентируйте планку топливопроводов в продольном направлении.
• Вдавите топливопроводы на свое место в планку.
• Прижмите планку топливопроводов к полу автомобиля и затяните.

Установка трубки топливного насоса

• Установите корпус заливной горловины вокруг верхней части трубки.
• Убедитесь в том, что внутренний резиновый уплотнитель расположен правильно и что дренажная трубка находится внутри внутреннего уплотнителя.
• Убедитесь в том, что хомут (1) находится на месте. Смажьте контактные кромки (2) резинового уплотнения вазелином. Поставьте кожух и стопорное кольцо (4).
• Подсоедините разъемы к топливному насосу, датчикам уровня топлива, датчикам ABS и к датчику давления в топливном баке.
• Установите панели и коврики.
