Регулировка задней двери автофургона (2001, 2002)

Регулировка задней двери автофургона

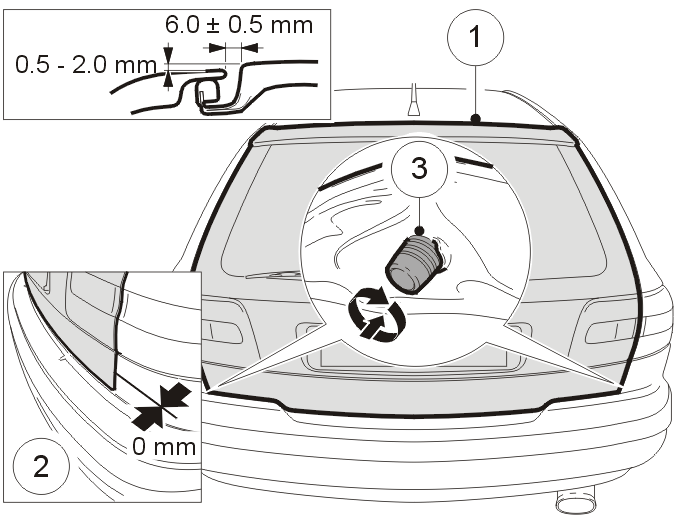

Задняя дверь автофургона должна быть отрегулирована сверху, так чтобы ниже края крыши было расстояние 0,5-2,0 мм. Это расстояние должно быть одинаковым по всей ширине задней двери автофургона.Зазор между панелями должен быть 6,0±0,5 мм параллельно краю крыши (1).Нижняя часть задней двери автофургона должна быть параллельна кузову автомобиля (2).

Примечание: Вверните резиновые ограничители (3) снизу, прежде чем выполнять регулировку.

Регулировка верхней секции задней двери автофургона

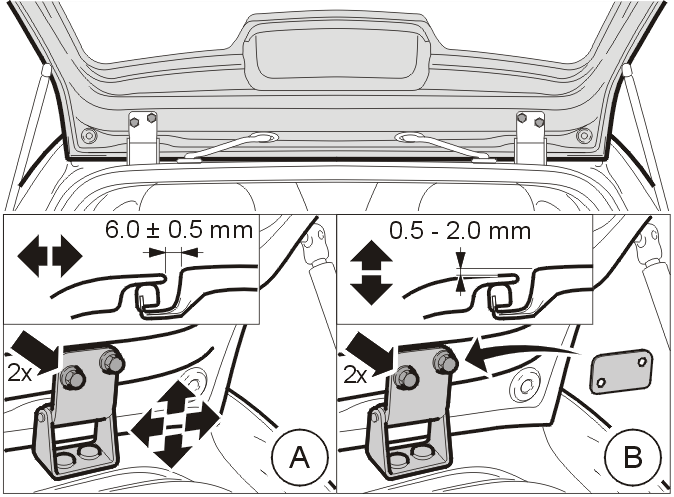

Верхняя секция задней двери автофургона может быть отрегулирована двумя способами.(A): Регулировка сторон, отцентрировано по отношению к отверстию задней двери автофургона. Регулировка глубины по отношению к краю крыши.Зазор между панелями должен быть 6,0±0,5 мм по всей ширине задней двери автофургона.Ослабьте винты, удерживающие петли на задней двери автофургона, на обеих сторонах. Отрегулируйте заднюю дверь автофургона. Затяните винты. Затяните до 24 Н·м.(B): Регулировка высоты, 0,5-2,0 мм ниже края крыши и зазора.Отрегулируйте высоту следующим образом. Установите прокладки между петлями и задней дверью автофургона. Расстояние между левой и правой сторонами не должно превышать 0,5 мм. Выверните 2 винта, прикрепляющих петли на задней двери автофургона. Установите прокладки.Установите винты. Отрегулируйте заднюю дверь автофургона и петли. Затяните винты. Затяните до 24 Н·м.

Осторожно: Петля на кузове не должна регулироваться из-за уплотнения.

Регулировка нижней секции задней двери автофургона

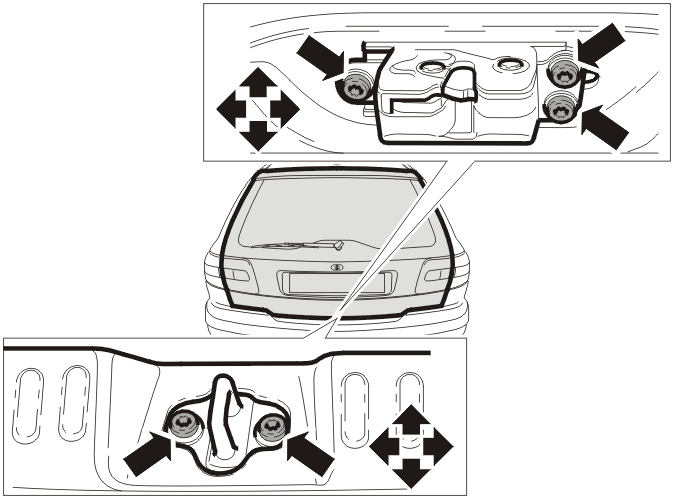

Нижняя секция задней двери автофургона может быть отрегулирована двумя способами.(1): Регулировка замка вниз.Закройте заднюю дверь автофургона. Отрегулируйте замок и запорную планку так, чтобы задняя дверь автофургона могла закрываться без каких-либо зазоров.Отвинтите винты. Отрегулируйте запорную планку/замок.Затяните винты замка. Затяните до 24 Н·м.Затяните винты запорной планки. Затяните до 10 Н·м.Если замок или запорную планку нельзя отрегулировать из-за чрезмерной высоты, отрегулируйте петлю сверху.

Примечание: Если задняя дверь автофургона находится слишком низко, можно использовать резиновые ограничители. См. ниже.

(2): Регулировка нижнего края при помощи резиновых ограничителей.

Примечание: Сначала отрегулируйте замок.

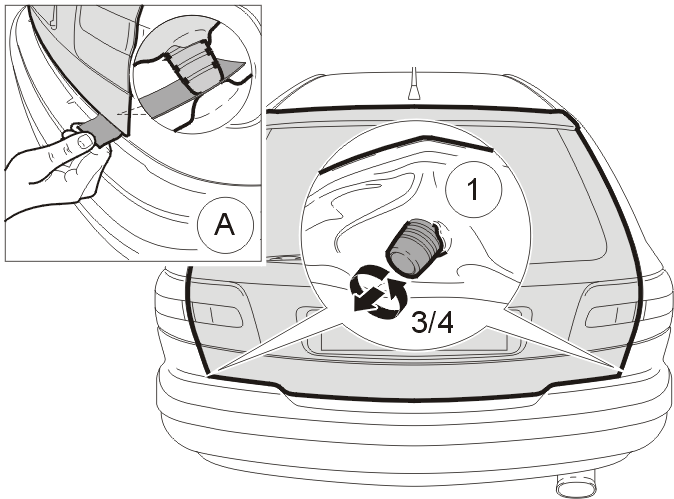

Поверните резиновые ограничители наружу в правильное положение задней двери автофургона относительно кузова автомобиля (А) при закрытой задней двери автофургона. Используйте лист бумаги для ориентира. Поверните резиновые ограничители на ¾ поворота наружу (1).Если задняя дверь автофургона находится слишком низко по отношению к кузову автомобиля, поверните резиновые ограничители как можно дальше.
