Специальные инструменты
- 🔧 РЕГУЛЯТОР (ИСПОЛЬЗУЕТСЯ С 9995545 -99955469
- 🔧 Манометр (Проверка давления турбонаддува) 800
Манометр
Используйте контрольно-измерительную аппаратуру 🔧 Манометр (Проверка давления турбонаддува) 800 для определения настройки давления.Манометр всегда должен висеть вертикально при снятии показаний. Это делается для того, чтобы обеспечить получение правильных значений.
Снятие теплоизоляционного щитка

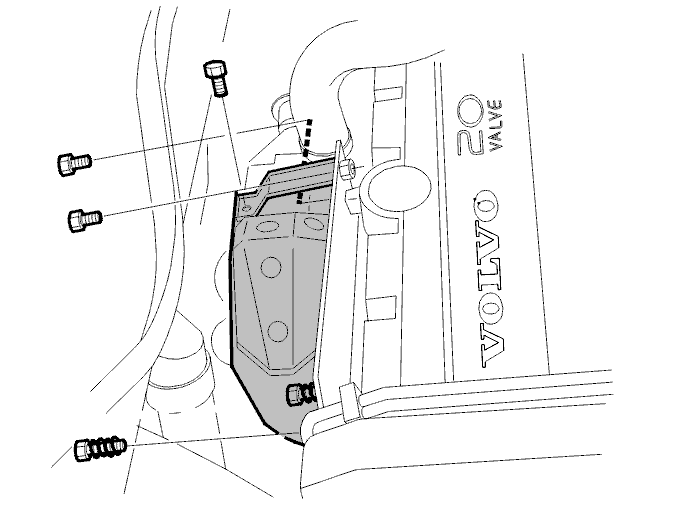

Снимите теплоизоляционный щиток над турбонагнетателем. 4 винта.
Снятие шланга регулятора давления
Снимите шланг регулятора давления (желтая маркировка). Отсоедините шланг на клапане управления турбонагнетателя.Снимите шланг заборника свежего воздуха с воздухоочистителя, чтобы получить доступ к зажиму для шланга.
Относится только к S70/V70/C70:
Положение и версия клапана управления турбонагнетателя были изменены на S70/V70/C70.Отсоедините шланг, идущий назад, на клапане управления турбонагнетателя (помечен желтым).
Освободите толкатель

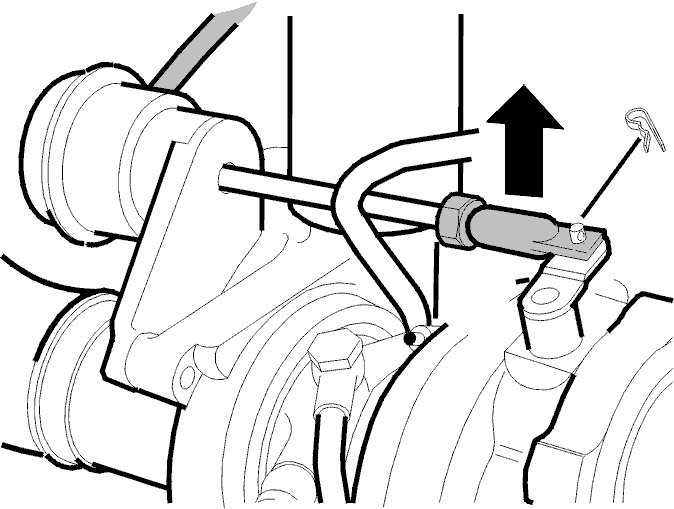

Снимите шплинт с рычага.Освободите толкатель. Поднимите толкатель прямо вверх.
Подсоединение испытательного оборудования
Подсоедините:
- манометр 🔧 Манометр (Проверка давления турбонаддува) 800 к шлангу датчика давления.
- регулятор давления 🔧 РЕГУЛЯТОР (ИСПОЛЬЗУЕТСЯ С 9995545 -99955469 к манометру.
Примечание: При снятии показаний манометр всегда должен висеть на своем крюке вертикально, чтобы обеспечить получение правильных значений. Установите ручку соединителя–тройника в среднее положение.
Полностью вывинтите регулировочный винт регулятора давления.Подсоедините сжатый воздух к регулятору давления.Завинтите регулировочный винт регулятора давления таким образом, чтобы манометр показывал значение, применимое к соответствующему двигателю. См. таблицу.3Соединитель-тройник имеет отверстие (просверленное отверстие) в месте, где он подсоединяется к регулятору давления. Это делается для облегчения установки правильного давления.
| Двигатель | Давление регулировки |
|---|---|
| B5204T | 12,5 кПа |
| B5204T2 | 12,5 кПа |
| B5204T3 | 15 кПа |
| B5204T3, с 1999 года выпуска модели | 18 кПа |
| B5204T4 | 12,5 кПа |
| B5204T5 | 12,5 кПа |
| B5234T | 12,5 кПа |
| B5234T2 | 30 кПа |
| B5234T3 | 30 кПа |
| B5234T4 | 12,5 кПа |
| B5234T4 линия R, с 1998 модельного года | 28 кПа |
| B5234T5 | 12,5 кПа |
| B5234T6 | 30 кПа |
| B5234T7 | 12,5 кПа |
| B5234T8 | 30 кПа |
| B5244T | 12,5 кПа |
| B5244T2 | 30 кПа |
| B5244T3 | 12,5 кПа |
| B5244T7 | 12,5 кПа |
| B5254T | 12,5 кПа |
| B5254T2 | 12,5 кПа |
Проверка и регулировка
Нажмите рычаг клапана управления давлением наддува по направлению к корпусу турбонагнетателя.Клапан управления давлением наддува должен быть закрыт.Убедитесь, что толкатель расположен на выступе рычага.Если необходимо, отрегулируйте толкатель, пока он не установится.
Примечание: Толкатель должен быть установлен на рычаге, когда контргайка освобождается или затягивается.
Если повернуть толкатель, повредится диафрагма в регуляторе давления.
Установите заново
Установите шплинт на рычаг.Затяните контргайку на толкателе.Снимите испытательное оборудование.Подсоедините шланг.Установите тепловой экран.Сотрите коды неисправности.Выполните дорожное испытание автомобиля. Разгонитесь до широко открытой дроссельной заслонки пару раз.Затем убедитесь, что не было зарегистрировано никаких кодов неисправности.
