Регулировка тросиков и панели управления (MCC)

Подготовка

Подсказка: Перед регулировкой тросиков управления попробуйте отрегулировать нижнее крепление тросика к блоку регулировки микроклимата.

• Снимите левую или правую звукоизоляционную панель (в зависимости от регулируемого тросика).

Демонтаж

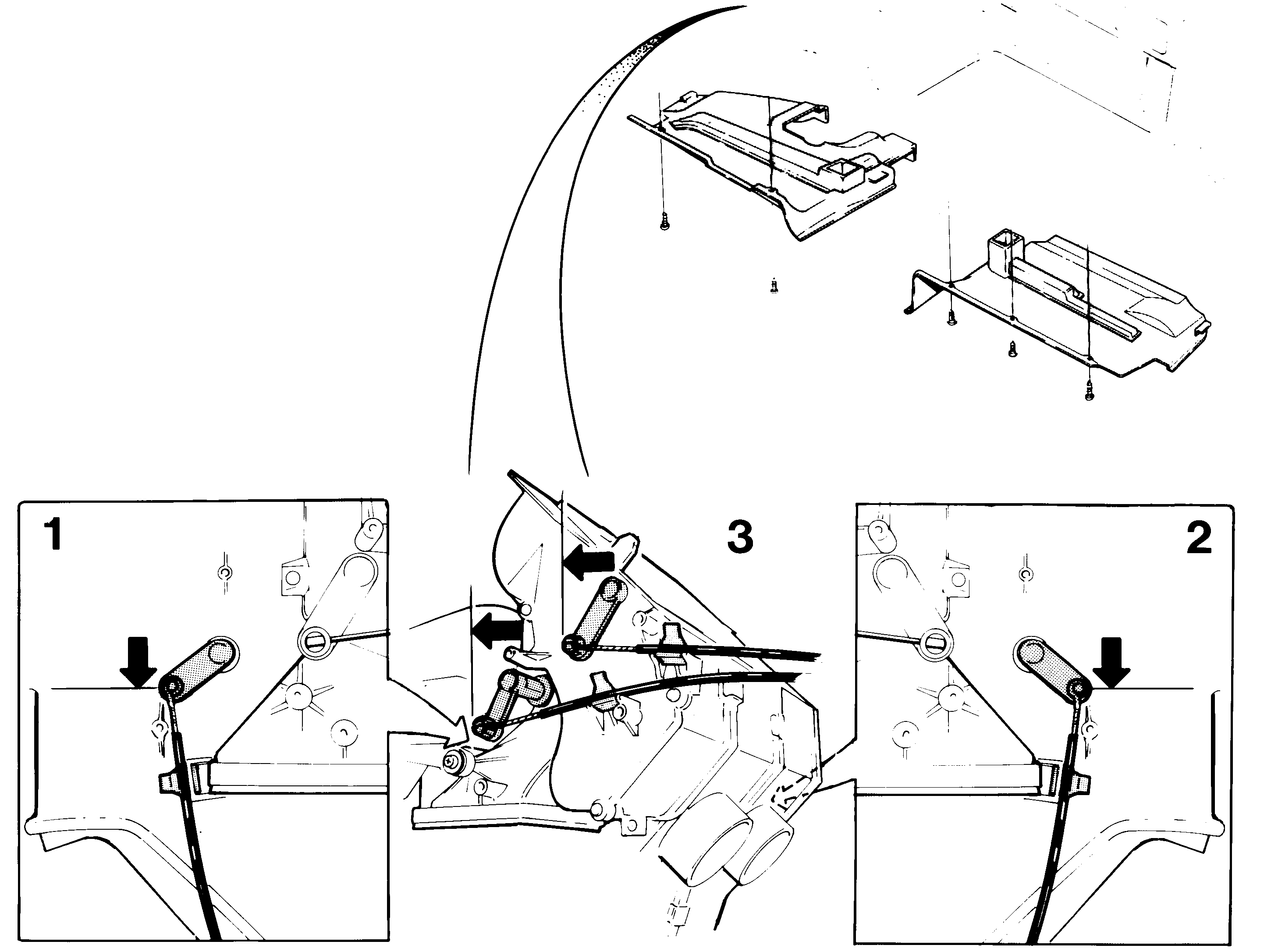

Отделите оболочку соответствующего тросика от зажима:Тросик левой заслонки регулировки температуры (1):

• Установите левую заслонку регулировки температуры на 0. Нажмите на рычаг вниз до упора и затем вдавите оболочку тросика в зажим.

Тросик правой заслонки регулировки температуры (2):

• Установите правую заслонку регулировки температуры на 0. Нажмите на рычаг вниз до упора и затем вдавите оболочку тросика в зажим.

Тросики заслонок вентиляции и пола/антиобледенителя (3):

• Установите регулятор в положение DEFROST (положение "12 часов"). Установите рычаги вентиляции и пола/антиобледенителя в крайние положения и затем вдавите оболочки в соответствующие зажимы.
• Если эта регулировка не действует, то необходимо отрегулировать верхнее крепление тросика, перейдите к шагу Замена управляющих тросиков и панели управления (MCC).

Установка

Установите:

• Левую и правую звукоизоляционные панели.
