Регулировка троса переключателя передач

Снятие

Установите автомобиль на ровной поверхности. Не применяйте стояночный тормоз.Снимите:

• Аккумулятор
• Корпус воздушного фильтра (ACL)
• Полку аккумуляторной батареи

Отсоединение троса коробки передач

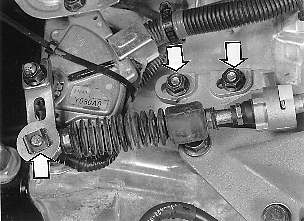

Снимите:

• Стопорный зажим и шайбу на рычаге
• Гайки на кронштейне троса.
• Трос коробки передач с рычага
• Отсоедините трос от зажима на кронштейне соединителя.

Переместите переключатель передач в положение R

Примечание: Убедитесь в том, что трос коробки передач свободно двигается в моторном отсеке.

Установка положения R

Продвиньте рычаг датчика выбранной передачи вперед в положение Р.

Примечание: Не сдвигайте трос коробки передач. Положение троса коробки передач нельзя изменять.

Убедитесь в том, что выбрано положение P, попытавшись покатить автомобиль.Затем переведите рычаг в следующее положение, R.Нанесите небольшое количество смазки 1161241-3 на штифт рычага.

Примечание: Не меняйте положение рычага.

Установка троса переключателя передач

Осторожно заново установите трос на штифт рычага и болты.Убедитесь в том, что ни переключатель передач, ни рычаг не переместились!Слегка затяните гайки поочередно. Затем затяните до: 25 Н·м.Установите заново шайбу и стопорный зажим на рычаг.Установите трос в зажиме на кронштейне соединителя.

Проверка

Передвиньте переключатель передач в N. Продвиньте рычаг переключателя вперед , не двигая сектор замка. Должен быть заметный люфт.

Передвиньте переключатель передач в D. Продвиньте рычаг переключателя назад , не двигая сектор замка. Должен быть заметный люфт.

Установка компонентов

Установите:

• Полку аккумуляторной батареи
• Корпус воздухоочистителя (ACL)
• Аккумулятор. Подсоедините заново провода аккумулятора
