Применимость
| Модель | Двигатель | Год |
|---|---|---|
| 850 | — | 1992–1997 |
Примечание: Удары крышки багажника по рассеивателям заднего фонаря могут привести к выходу из строя ламп заднего фонаря.
Наиболее часто данная неисправность обусловлена слишком низкой установкой резиновых ограничителей или заменой крышки багажника.
Для устранения вероятности ударов крышки багажника по задним фонарям отрегулируйте крышку багажника и положение резиновых ограничителей.
Резиновые ограничители могут иметь различную высоту, как указано в таблице на следующей странице.
Проверьте и отрегулируйте положение крышки багажника
Выполните операции, описанные в Регулировка крышки багажника.
Примечание: Если крышка багажника опускается слишком низко, замените резиновые ограничители хода крышки.

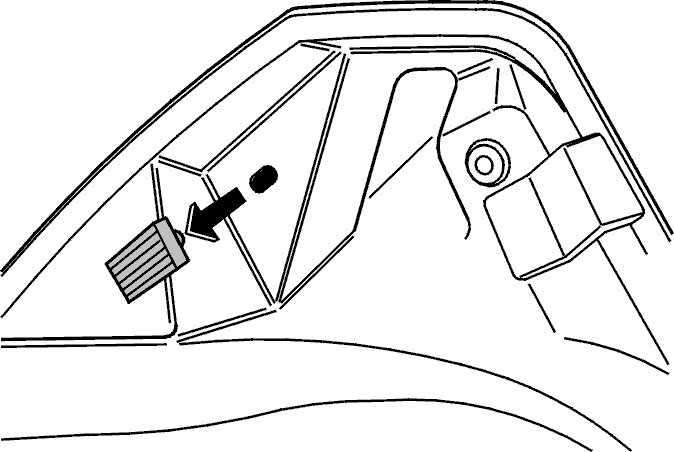

A) Снимите имеющиеся резиновые ограничители.
B) Обработайте 2 кусочка герметика для обработки кузова так, чтобы они имели диаметр 10 - 15 и высоту 15 - 20 мм.C) Установите кусочки герметика рядом с отверстиями для крепления резинового ограничителя хода.D) Медленно закрывайте крышку багажника до тех пор, пока она не встанет заподлицо с задними крыльями. Проверьте положение кромки крышки напротив боковых ограничителей (показано стрелками на рисунке).
E) Снова откройте крышку багажника и измерьте штангенциркулем высоту кусочков герметика.Измерения производятся с обеих сторон.
| Высота | Номер по каталогу | Цвет маркировки |
|---|---|---|
| 6 | 1372742-5 | Желтый |
| 7 | 1372743-3 | Синий |
| 8 | 1372744-1 | Белый |
| 9 | 1372745-8 | Красный |
| 10 | 1372746-6 | - |
| 11 | 1372747-7 | Зеленый |
F) Вычтите 2 мм из полученных результатов измерений.Выберите новый резиновый ограничитель, высота которого наиболее близка к рассчитанному результату. Номер по каталогу указан в приведенной напротив таблице.
G) Удалите кусочки герметика и установите новые резиновые ограничители.При установке резиновой заглушки воспользуйтесь выколоткой диаметром 4 мм (как показано на рисунке) и мыльным раствором.Расположите полосы параллельно продольной оси автомобиля.H) Закройте крышку багажника и убедитесь в том, что с каждой из сторон автомобиля закрытая крышка располагается заподлицо с задним крылом.Проверьте то же самое в месте установки бокового ограничителя (указано стрелками на рисунке, смотри точку D ru-RU0900c8af8068c93e#KC02208525 на предыдущей странице).
Примечание: Если крышка багажника закрывается с трудом, отрегулируйте поперечное положение планки фиксатора.
