Регулировка положения уплотнения после ее замены

В данном Бюллетени по техническому обслуживанию описывается процедура регулировки уплотнения стеклянного люка в крыше, которая выполняется после замены уплотнения. При замене уплотнения его кромка должна удаляться из задней кромки и боков люка в крыше. Кромка уплотнения должна быть оставлена во вставленном состоянии лишь между направляющими передней части люка. Данная кромка предназначена для предотвращения поднимания люка в крыше при движении автомобиля с высокой скоростью.

Внимание: При снятии люка в крыше следите за тем, чтобы не поцарапать его.

Установка уплотнения

Снимите люк и положите его нижней стороной вверх на мягкую и чистую поверхность.Снимите старое уплотнениеУстановите конец нового уплотнения в середине задней кромки люка и вставьте его по периметру рамы люка до переднего угла. Продолжайте согласно (Установка направляющей уплотнения).

Установка направляющей уплотнения

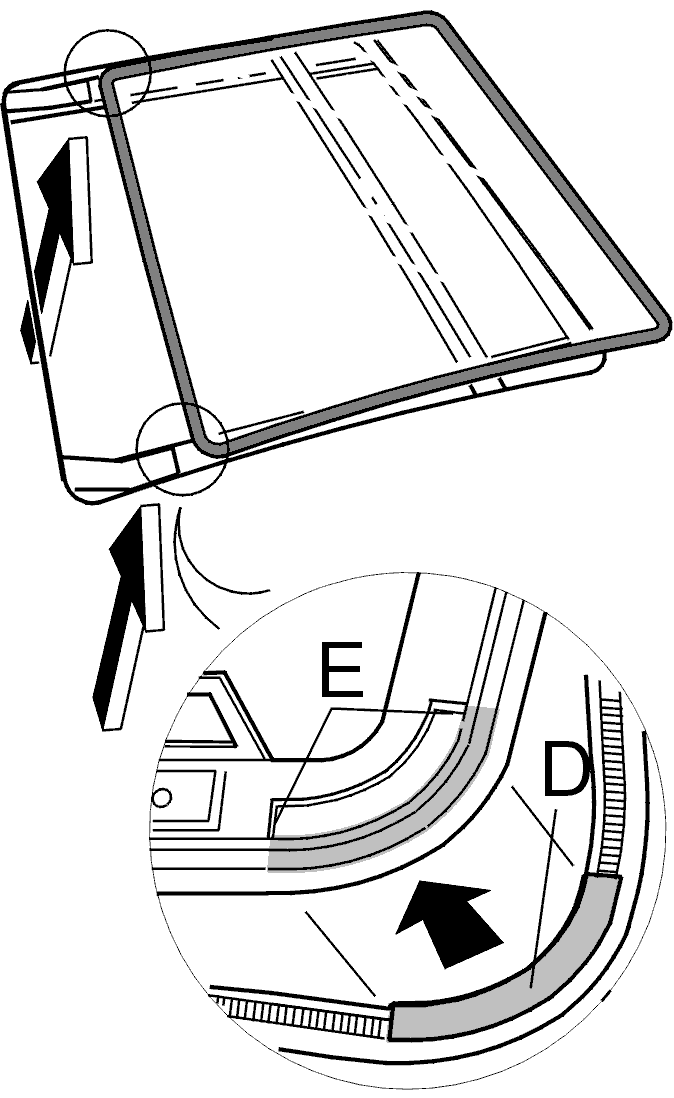

Установите направляющую уплотнения(D)(номер по каталогу 6817610-6)на уплотнение в одном из передних углов внутренней части люка - как показано на рисунке.

Надавите на уплотнение и его направляющую и вставьте их на место на металлическую раму стеклянного люка в крыше.

Установите уплотнение на место до следующего угла рамы и установите вторую направляющую уплотнения - таким же способом, как и в случае первой направляющей.

Запрессуйте уплотнение (прокладку) на место вдоль всего люка в крыше.

Внимание:Установите направляющую уплотнения в наружной кромке канала(E)рамы люка в крыше, как показано стрелками.

Отрезание уплотнение

Расположите стыковочный шов уплотнения в середине задней части люка в крыше. Отрежьте лишнюю часть уплотнения ножницами (номер по каталогу🔧 SAX (PACKNINGS)-6).

Осторожно: Для получения гладкой и прямой линии среза используйте острые ножницы необходимого типа. Это обеспечит получение надежного клеевого соединения стыкового шва, смотри рисунок.

Приклеивание уплотнения

Склейте оба торца уплотнения клеем.(номер по каталогу 1161095-3).

Удаление кромки уплотнения

• Установите люк на раму, как показано на рисунке.

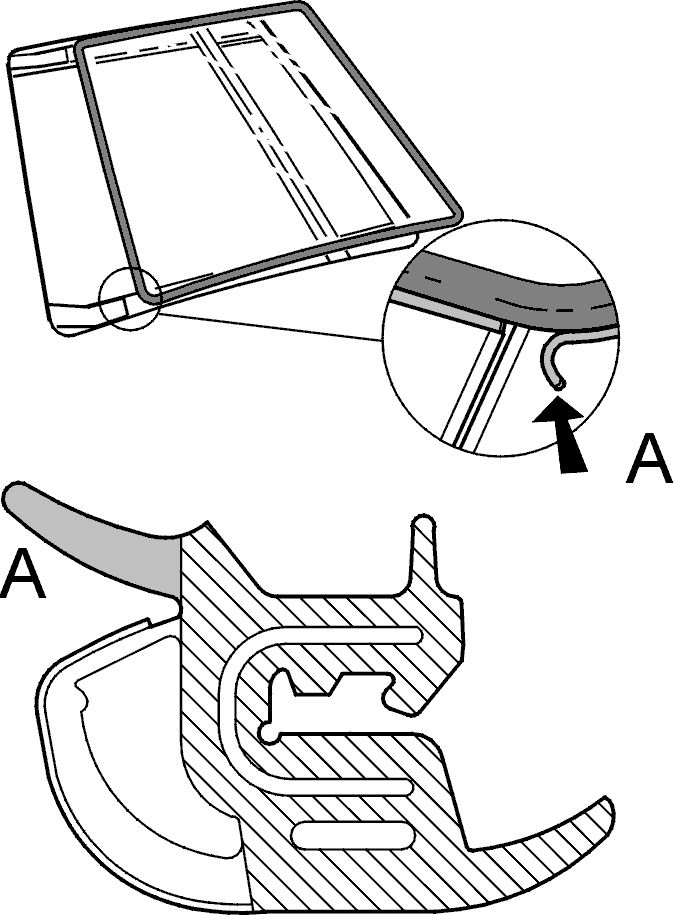

• Отрежьте передний край(A)кромки уплотнения вблизи обоих направляющих - как показано на рисунке.
• Вытащите уплотнительную кромку(A)(нижняя иллюстрация) из надреза к стыку уплотнения в задней части люка. Вдоль уплотнительной кромки имеется канал, облегчающий извлечение уплотнения.

Установка люка в крыше

Установите люк в крыше на место.
