Регулировка положения рулевого колеса (1999, 2000)

Проверка положения рулевого колеса

• Проедьте на автомобиле прямо вперед и убедитесь, что рулевое колесо находится в положении “прямо вперед”
• Если положение рулевого колеса неправильно, выполните регулировку следующим образом.

Снимите рулевое колесо

• Выверните стопорный винт из “установочного отверстия” в рулевом колесе. Установите винт в контактную катушку.

• Выверните винт рулевого колеса
• Убедитесь, что передние колеса и рулевое колесо находятся в положении прямо вперед
• Снимите рулевое колесо.

Примечание: Следите за тем, чтобы разъем не цеплялся за рулевое колесо во время снятия.

• Снимите модуль надувной подушки безопасности водителя. См.Надувная подушка безопасности водителя и пассажира (дополнитель ная система удерживания (SRS)), замена.

Установите контактную катушку на ноль

Установите контактную катушку на ноль. См.Контактная катушка, модуль надувной подушки безопасности водите ля, перенастройка.

Установите рулевое колесо и проверьте его положение

Примечание: Убедитесь, что передние колеса направлены прямо вперед.

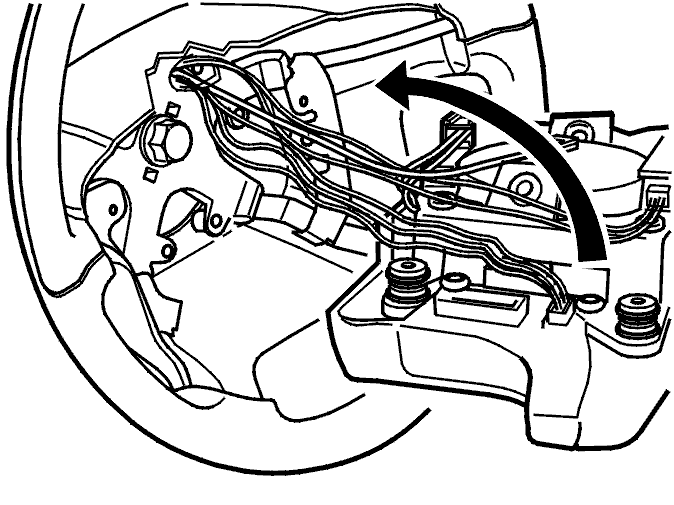

• Вытяните разъемы из контактной катушки через рулевое колесо
• Осторожно установите рулевое колесо, так чтобы обе защелки на контактной катушке вошли в два углубления в ступице рулевого колеса
• Установите винт рулевого колеса. Используйтеновый винт. Затяните пальцами.

Осторожно: Не поворачивайте рулевое колесо, когда оно находится на вале рулевого колеса. Так как контактная катушка заблокирована, при повороте рулевого колеса в таком положении она будет повреждена без возможности восстановления.

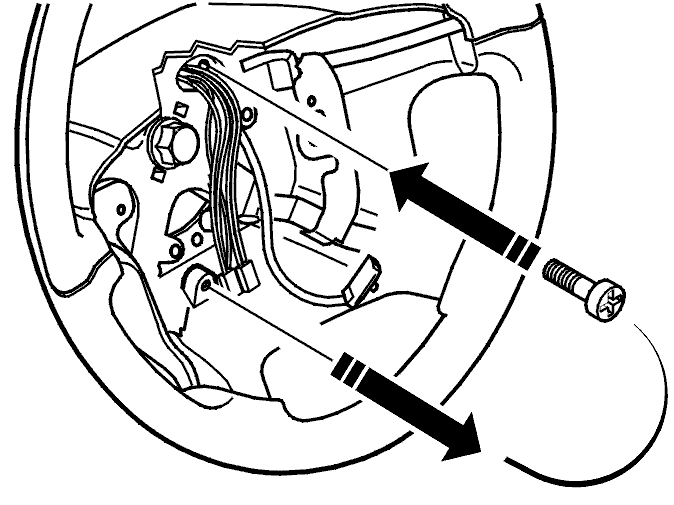

- Выверните стопорный винт, удерживающий контактную катушку. Установите контактную катушку в установочное отверстие в рулевом колесе

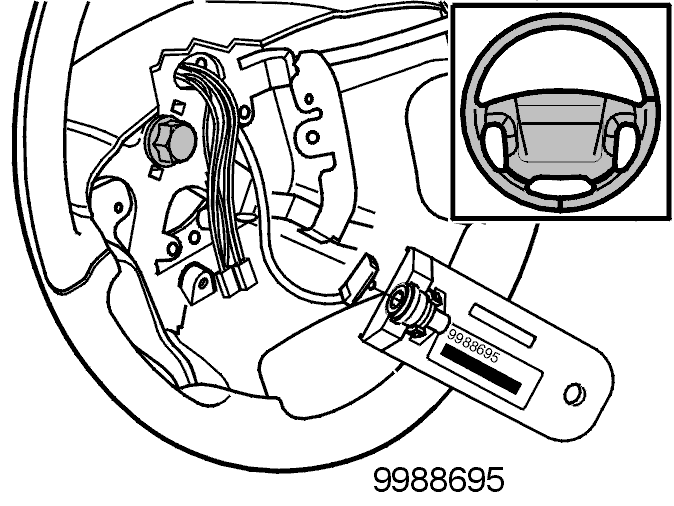

- Подсоедините инструмент🔧 TESTATRAPP (SRS)к кабелю контактной катушки
- Проедьте на автомобиле прямо вперед и убедитесь, что рулевое колесо находится в положении “прямо вперед”
- Если положение рулевого колеса неправильное, повторите регулировку.

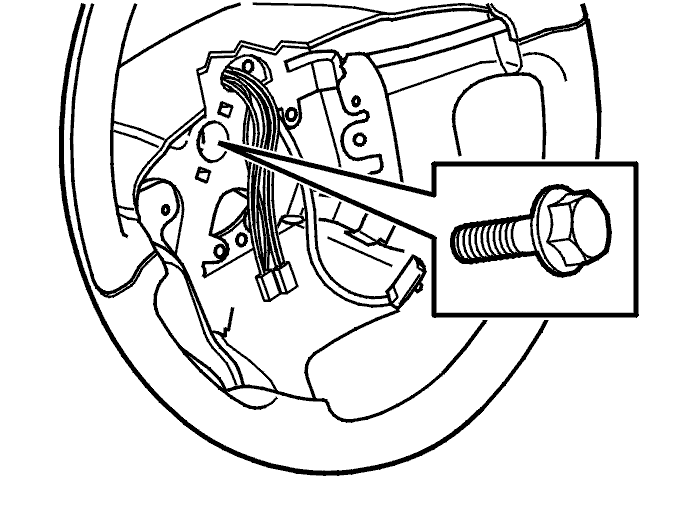

Затяните винт в центре рулевого колеса

• Снимите инструмент 998 8695
• Затяните винт в центре рулевого колеса. Затяните до35 Н·м
• Убедитесь, что лампа SRS (Дополнительная система удерживания) не горит, т.е. коды неисправности отсутствуют.

Установите модуль рулевого колеса

• Чтобы разблокировать рулевое колесо, поверните ключ зажигания в положение I
• Поместите нижнюю часть модуля рулевого колеса на рулевое колесо
• Подсоедините разъем
• Вставьте под наклоном модуль рулевого колеса. Убедитесь в том, что проводка находится в свободном, незащемленном положении
• Закрепите модуль рулевого колеса сбоку при помощи винтов Torx
• Затяните винты модуля рулевого колеса. Затяните до10 Н·м.

Проверьте функционирование

Убедитесь, что рулевое колесо поворачивается легко, и что замок рулевой колонки функционирует.Убедитесь, что во время ремонта не были зарегистрированы коды неисправности.
