Регулировка направления пучка света фар

Применимость

Автомобили для некоторых рынков сбыта оснащены

регулятором направления пучка света фар

Регулятор направления пучка света фар - это
устройство, с помощью которого водитель может
корректировать высоту пучка ближнего света. Регулятор
позволяет водителю компенсировать
изменение направления пучка ближнего света при
изменении загрузки автомобиля и предотвращать
ослепление водителей встречного транспорта.

Электродвигатель регулятора

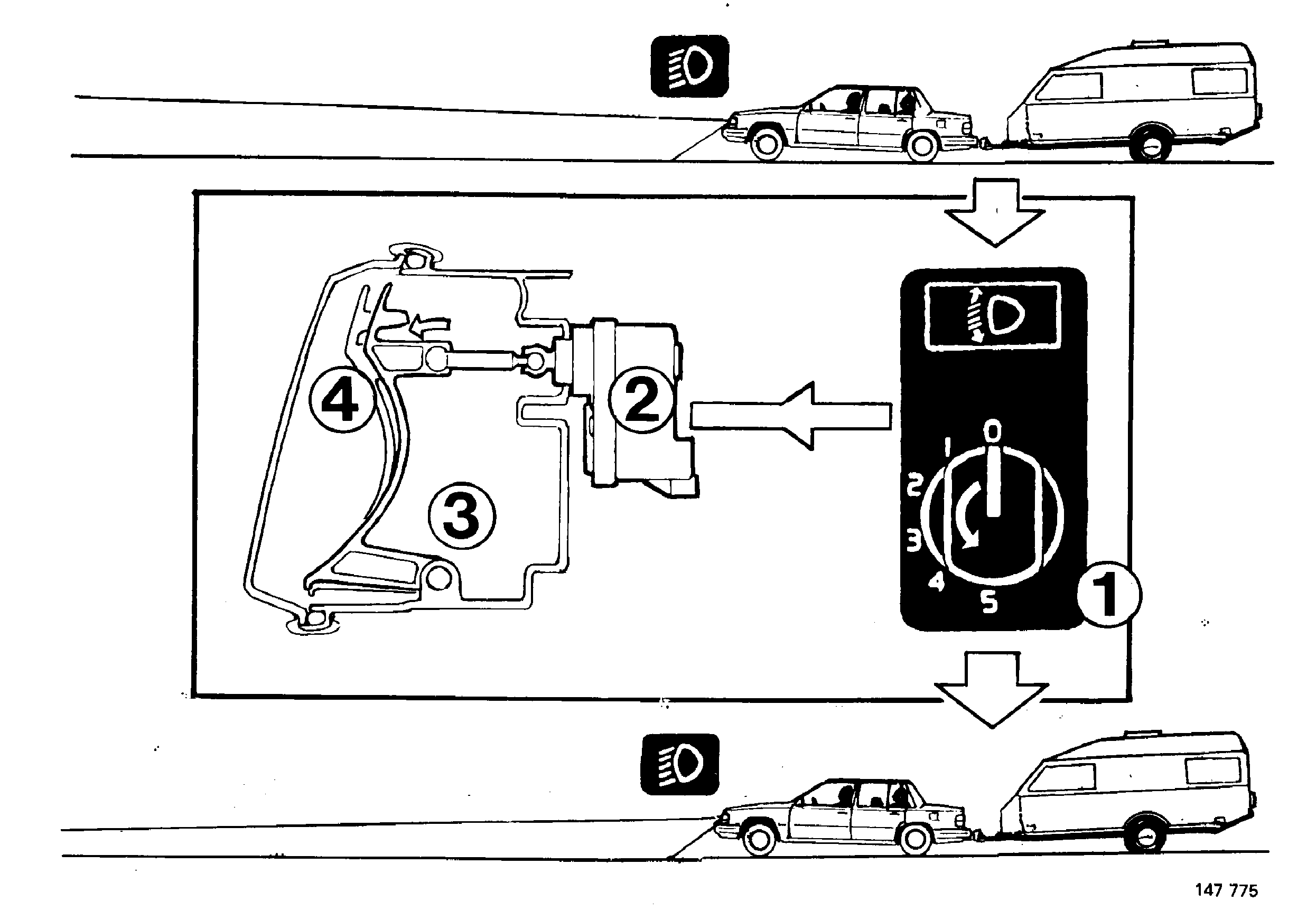

Регулятор направления пучка света состоит из
ручки (1) и регулирующих электродвигателей (2),
смонтированных в фарах (3). Выходные валы этих
электродвигателей соединены
с отражателями фар (4). Управление электродвигателями
осуществляется посредством ручки. Поворот отражателя
фары происходит за счет перемещения вперед или назад
его верхней части.

Управление

Управления осуществляется с помощью ручки со
шкалой, на которой указаны положения от 0 до 5. Положение 5
соответствует не нагруженному автомобилю.
Регулировка осуществляется
шагами по половине деления, т.е. имеется 11 возможных
положений. Чем больше цифра, соответствующая
положению ручки, тем меньше дальность светового
пучка фар. Каждый полный шаг ручки соответствует
перемещению
выходного вала электродвигателя на 1 мм.

Регулировка направления пучка света фар

Регулировка должна осуществляться только
для ближнего света фар. Параметры регулировки
приводятся в руководстве по эксплуатации и зависят
от массы груза, типа автомобиля, заднего моста, подвески и
амортизаторов.
