Регулировка механизма регулировки угла наклона переднего сиденья с электроприводом (2)

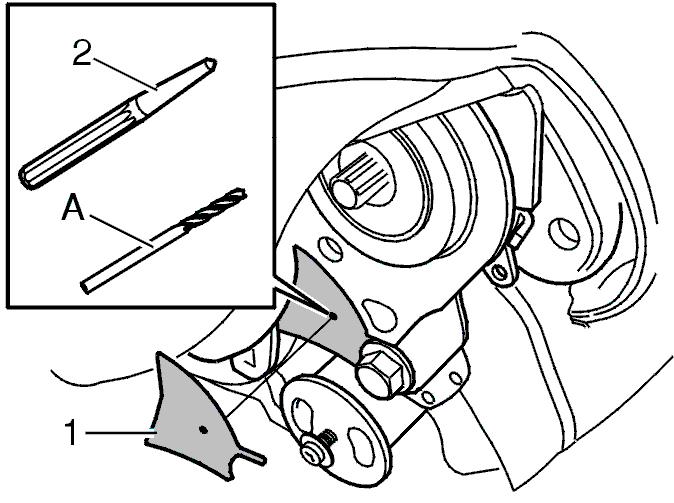

Подготовка крепления пружины

Сдвиньте сиденье в крайнее переднее положение.Поднимите задний край сиденья в максимальное положение.Снимите панель управления согласно методу в VIDA: Группа 8/85 Салон/Сиденья с электроприводом/Панель управления, замена.Отверните обивку, чтобы получить доступ к механизму регулировки угла наклона.Изготовьте шаблон (1) для стороны, которая будет регулироваться. См. последний этап.Поместите шаблон на механизм регулировки угла наклона.Выполните разметку для сверления (2), нанеся отметку в центре шаблона. Используйте кернер.Высверлите нанесенную кернером отметку. Используйте сверло 3,5 мм (1/8") (A).

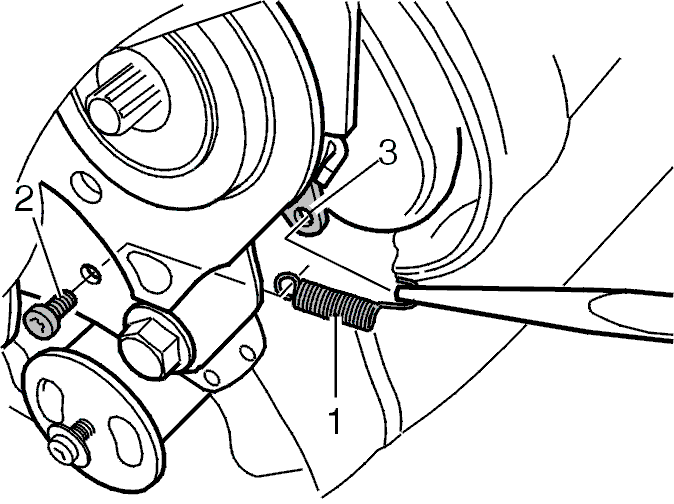

Установка пружины

Установите винт (2) так, чтобы было можно закрепить круглую петлю пружины на винте.Когда пружина (1) будет установлена, удерживайте пружину на месте и затяните винт полностью.Закрепите другой конец пружины в отверстии (3) в механизме регулировки угла наклона.Проверьте функционирование.Установите заново панель управления.

Шаблон

LH = Левая сторона.RH = Правая сторона.Скопируйте шаблон.Убедитесь, что размер (А) равен 34 мм.Если необходимо, скорректируйте масштаб копии таким образом, чтобы размер (А) был равен 34 мм. Изготовьте новую копию.Если при выпечатывании используется размер бумаги "письмо", масштаб шаблона необходимо увеличить до правильных размеров при помощи фотокопировальной машины.Вырежьте шаблон.Убедитесь, что шаблон подходит к механизму регулировки угла наклона. См. иллюстрацию в этапе 1.
