Регулировка диска дроссельной заслонки

Подготовка

• Снимите с корпуса дроссельной заслонки датчик положения дроссельной заслонки.

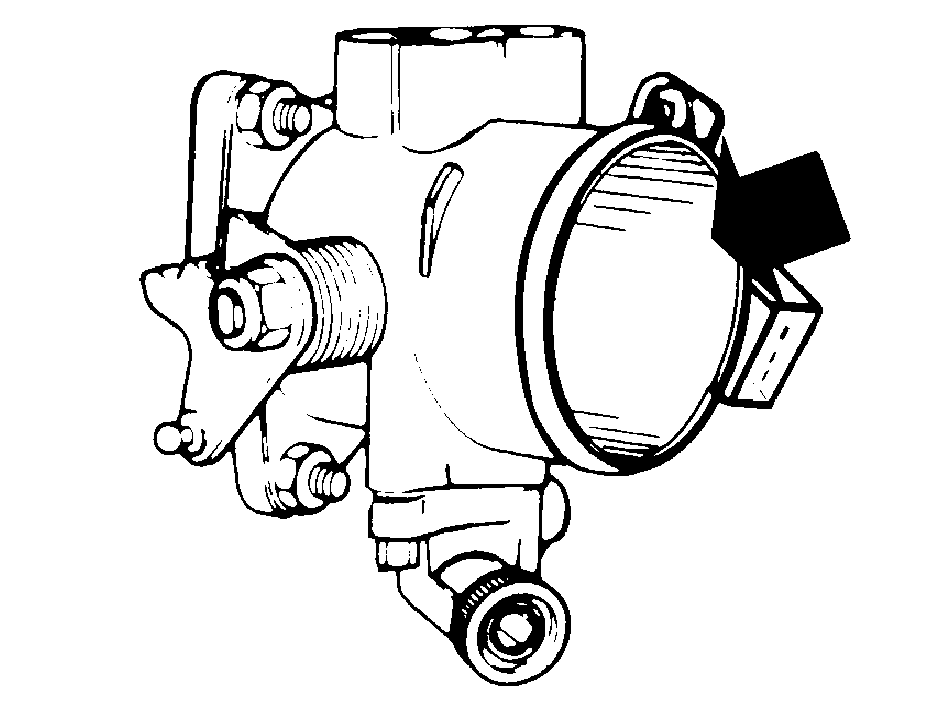

• Снимите корпус дроссельной заслонки
• Очистите корпус и диск дроссельной заслонки.
• Отверните регулировочный винт так, чтобы заслонка полностью закрылась.
• Отверните винты диска дроссельной заслонки, чтобы освободить диск.

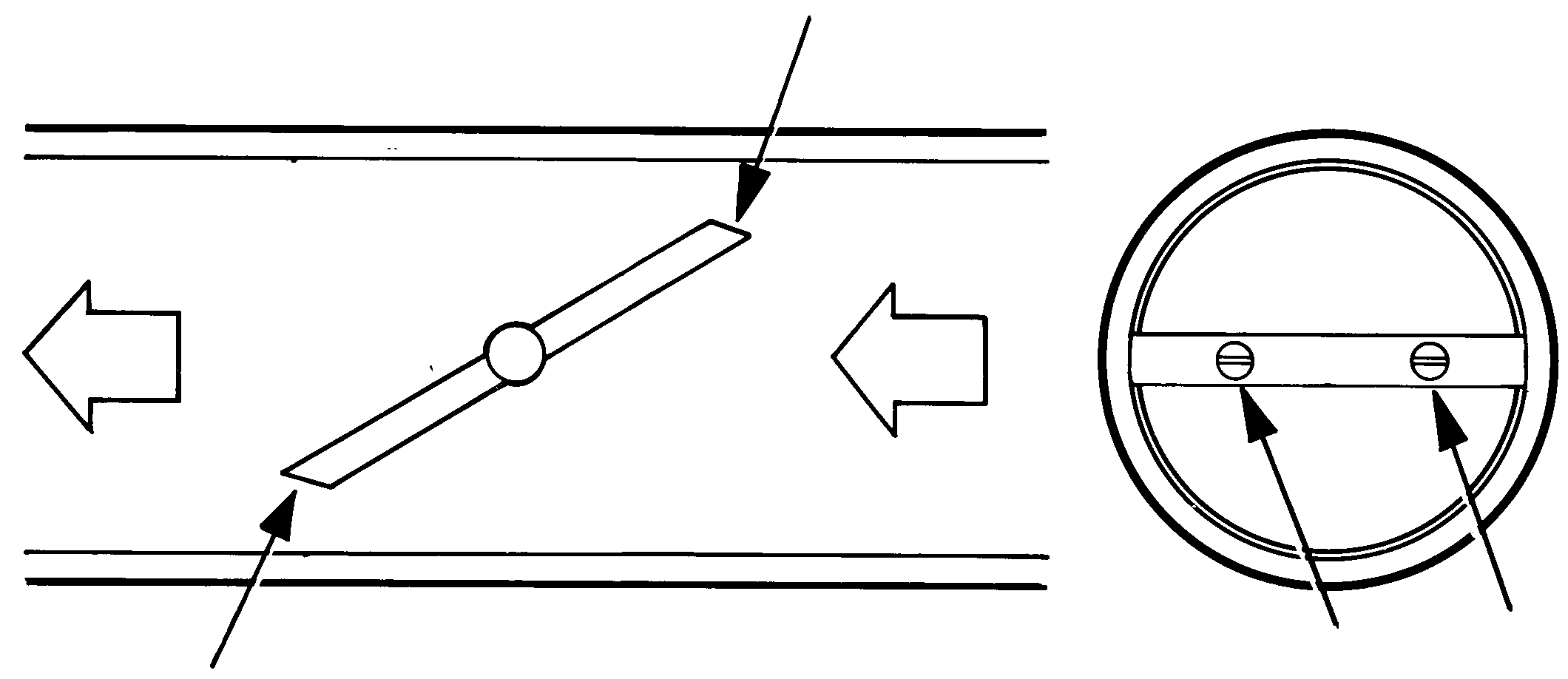

• Убедитесь, что диск дроссельной заслонки правильно сориентирован.

Регулировка диска дроссельной заслонки

• Держите корпус с дроссельной заслонкой горизонтально.
• Несколько раз при помощи управляющего рычага откройте и закройте дроссельную заслонку, чтобы диск расположился по центру горловины дроссельной заслонки (каждый раз открывайте примерно на 1/3).
• Поднесите корпус дроссельной заслонки к свету.
• Поверните диск пальцами так, чтобы просвет был равномерным и минимальным.

Регулировка вала дроссельной заслонки

• Убедитесь, что вал дроссельной заслонки легко перемещается вперед и назад.

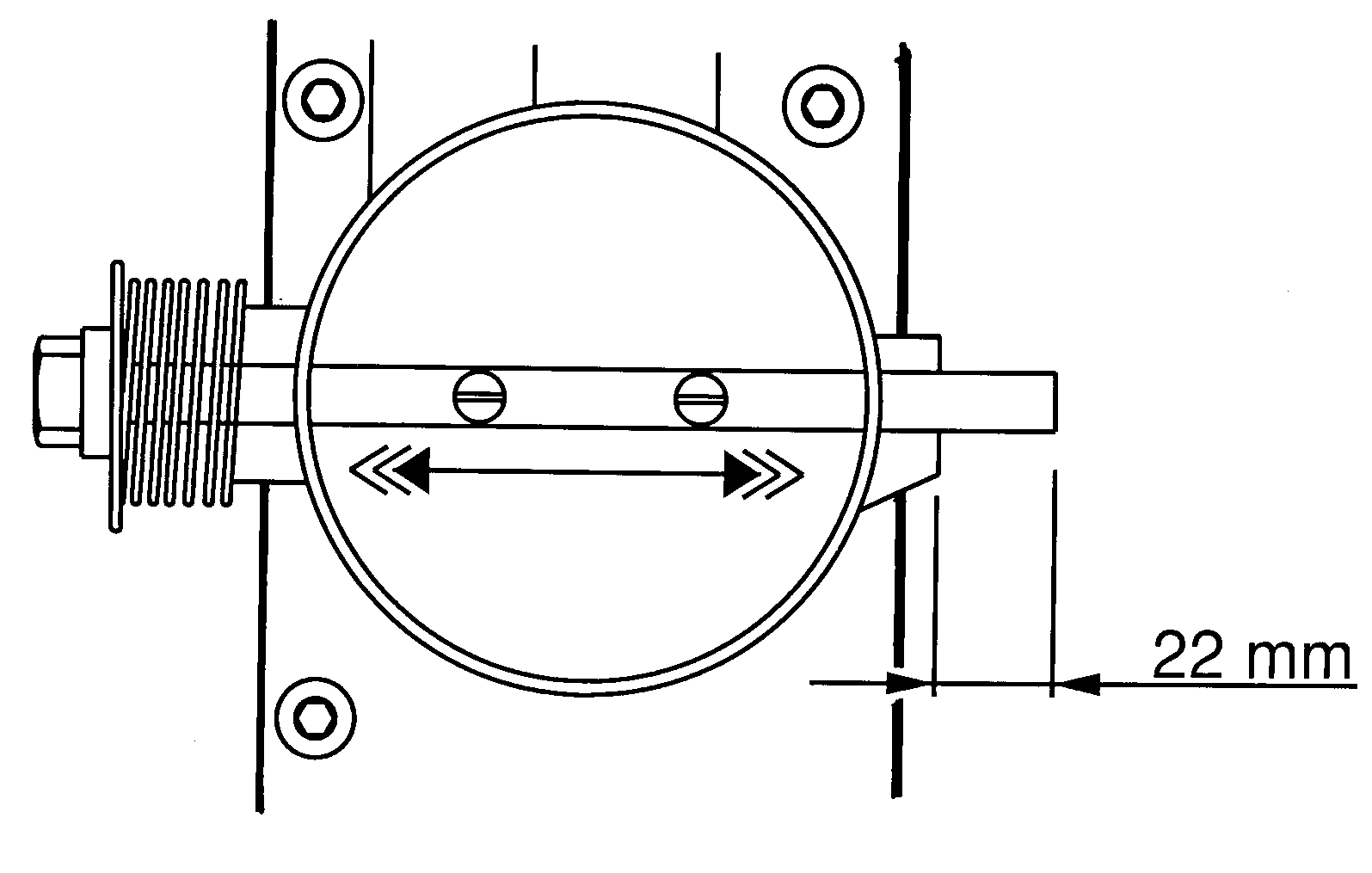

• Отрегулируйте вал дроссельной заслонки так, чтобы он выступал максимум на 22,5 мм, как показано.

Примечание: Размер 22,5 мм является максимальным и не должен превышаться. В противном случае вал дроссельной заслонки может ударять по датчику положения дроссельной заслонки.

• Затяните винты крепления диска дроссельной заслонки.
• Затяните регулировочный винт до его касания рычага.
• Доверните его на один полный оборот.
• затяните стопорную гайку регулировочного винта моментом 0,6±0,1 Н·м.

Поставьте

• Поставьте дроссельную заслонку на впускной коллектор.

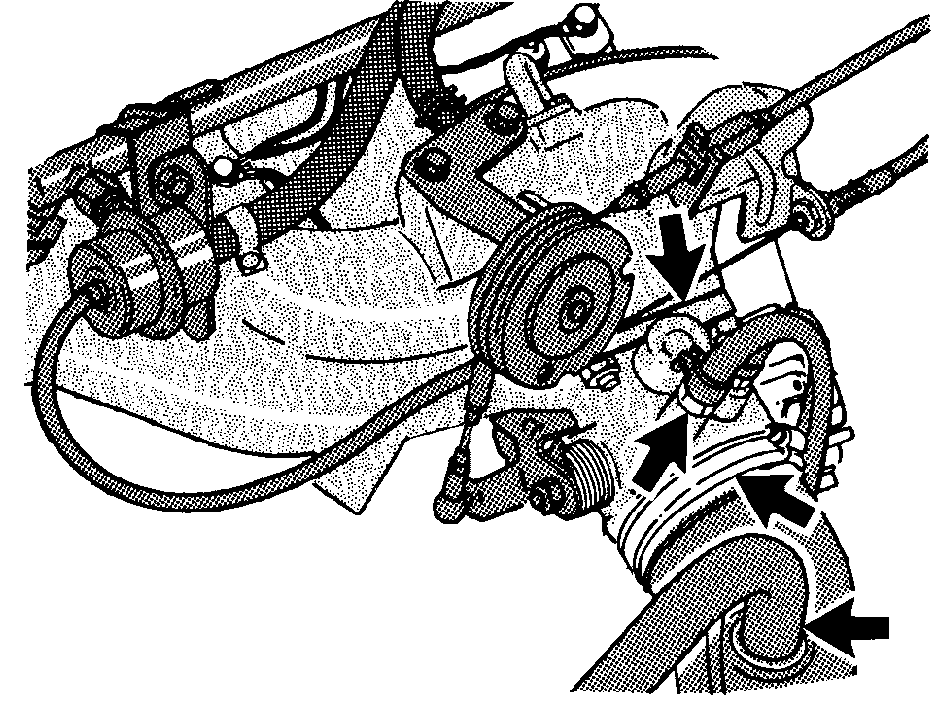

• Подсоедините все шланги.
