Применимость
| Модель | Двигатель | Год |
|---|---|---|
| S60 (11-) | — | 2011–2015A |
| S60L | — | 2014, 2015 |
| S80 (07-) | — | 2007–2015A |
| S80L | — | 2008–2015 |
| V40 (13-) | — | 2013–2015 |
| V40 Cross Country | — | 2013–2015 |
| V60 | — | 2011–2015A |
| V60 Cross Country | — | 2015 |
| V70 (08-) | — | 2008–2015 |
| XC60 | — | 2009–2015A |
| XC70 (08-) | — | 2008–2015A |
Специальные инструменты
- 🔧 Съемник для выводов (Цветовая маркировка: Красный)
- 🔧 Съемник для выводов (Цветовая маркировка: Оранжевый)
- 🔧 Съемник для выводов (Цветовая маркировка: Белый)
- 🔧 Инструмент для снятия выводов
- 🔧 Инструмент для снятия выводов (фиксирующийся разъем)
Примечание: Иллюстрации в этой информации по техобслуживанию используются для различных модельных лет и/или моделей. Могут быть некоторые расхождения. Несмотря на это, основная информация в иллюстрациях всегда правильная.
Разборка
Разборка вторичного фиксатора
Изолятор штыря

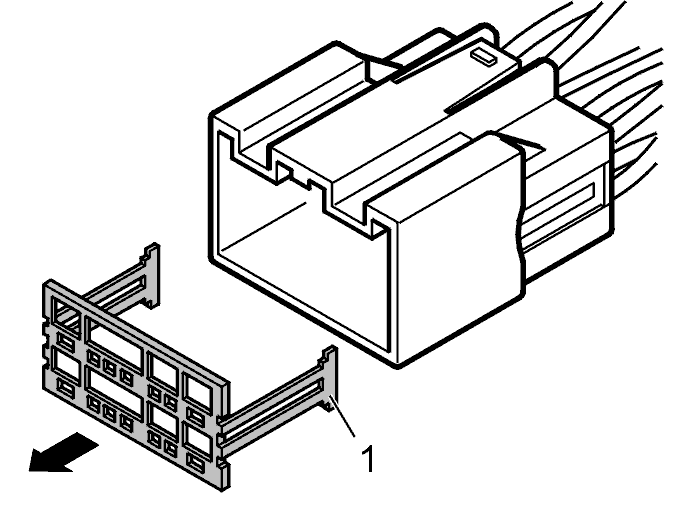

Освободите переднюю часть изолятора штыря, вытянув для этого задние замковые дужки, одновременно нажимая на эту часть изолятора вперёд.
Изолятор гильзы

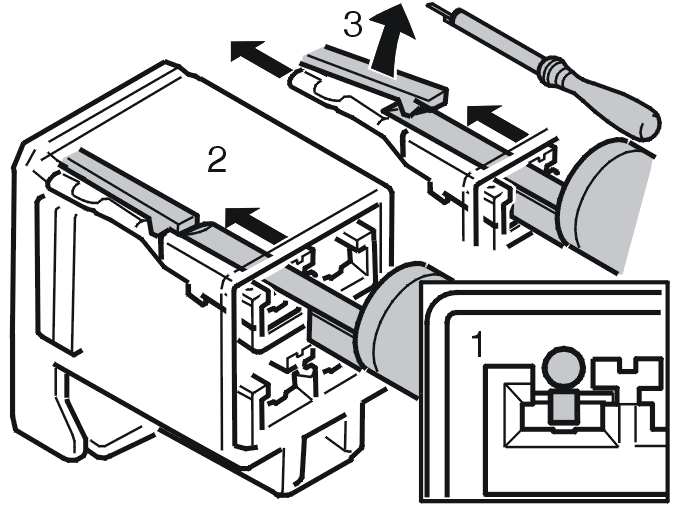

Освободите защелки и вытяните вторичный фиксатор. Используйте инструмент 🔧 Инструмент для снятия выводов (фиксирующийся разъем) или отвертку-пробник, как показано на иллюстрации.
Разборка первичного фиксатора

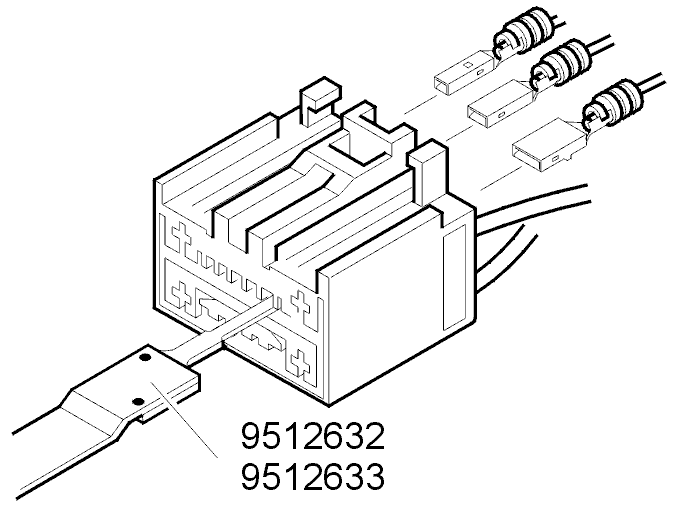

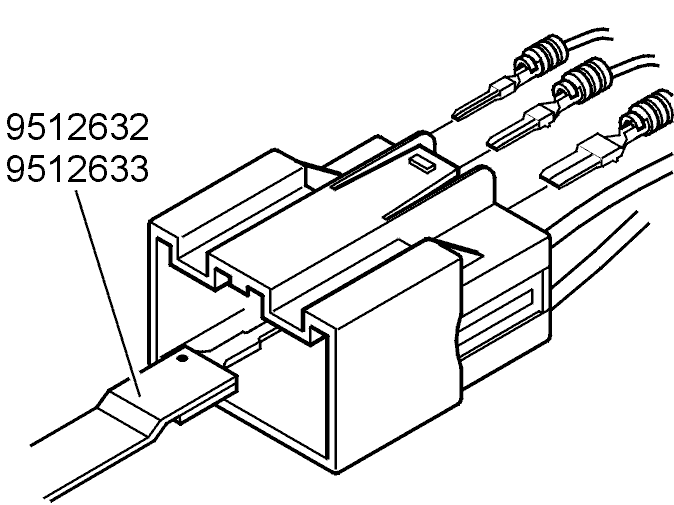

Используйте инструмент 🔧 Съемник для выводов (Цветовая маркировка: Красный), 🔧 Съемник для выводов (Цветовая маркировка: Оранжевый) и 🔧 Съемник для выводов (Цветовая маркировка: Белый), чтобы снять первичный фиксатор, как показано на иллюстрации.

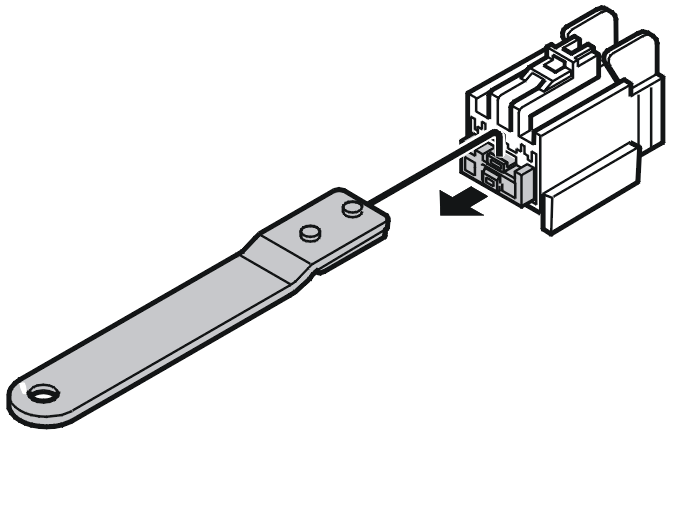

Можно также использовать инструмент 🔧 Инструмент для снятия выводов, как показано на иллюстрации.
Примечание: Инструмент 🔧 Инструмент для снятия выводов может использоваться только для гнездовых частей.
Сборка
Сборка первичного фиксатора
Убедитесь, что кабельный вывод не поврежден.
Вдавите кабельный вывод в корпус.
Убедитесь, что кабельный вывод должным образом зафиксировался, осторожно потянув за кабель.
Сборка вторичного фиксатора
Вдавите вторичный фиксатор на место.
