Развлекательный модуль заднего сиденья (RSE), замена (1)

Снятие вкладыша с центральной консоли туннеля

Снимите:

• крышку над 12-вольтным гнездом на заднем крае центральной консоли. Вставьте нож для уплотнительной накладки в нижний край и подденьте
• 2 винта и панель для 12-вольтного гнезда
• винт, удерживающий вкладыш на заднем крае.

Отведите вверх подлокотник на центральной консоли.Выверните винт, удерживающий вкладыш в нижней части.Потяните вкладыш прямо вверх.

Снятие развлекательного модуля заднего сиденья (RSE)

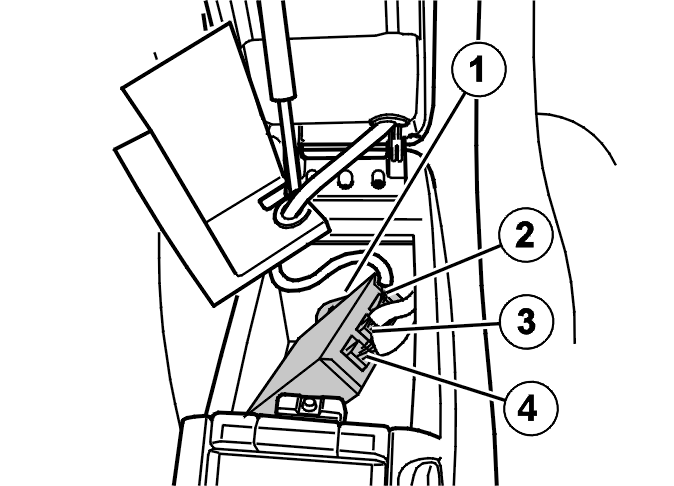

Поднимите модуль управления. Отсоедините четыре разъема.Снимите модуль управления.

Установка развлекательного модуля заднего сиденья (RSE)

Подсоедините четыре разъема.Расположите модуль управления в центральной консоли.

Установка вкладыша в центральной консоли туннеля

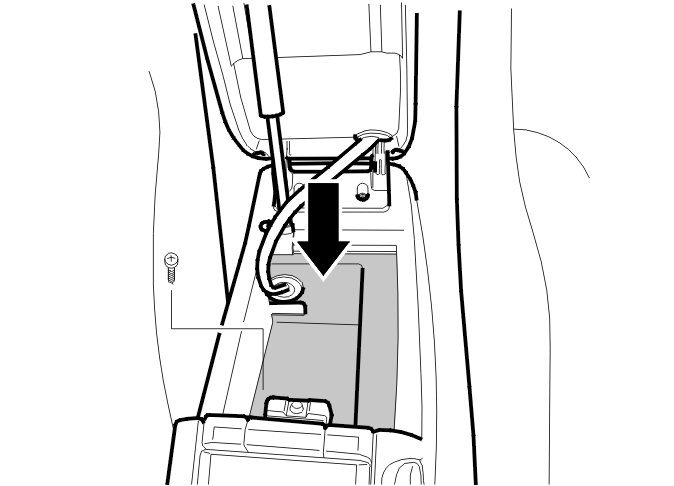

Вдавите вкладыш на место в центральной консоли.

Примечание: Не повредите жгут проводов для проигрывателя дисков DVD.

Установите:

• винт в нижней части вкладыша.

Установите:

• винты, удерживающие вкладыш на заднем крае
• панель для 12-вольтного гнезда и ее 2 винта
• крышку над 12-вольтным гнездом.

Отведите вниз подлокотник на центральной консоли.
