Развлекательная система, RSE, два экрана, с двумя проигрывателями (шасси номер 175379-)

• Момент затяжки винтов: 40 Нм.

• Момент затяжки винтов: 40 Нм.Повторите эти операции для другого сиденья.

• Установите ключ зажигания в положение 0.
• Отсоедините отрицательную клемму аккумулятора.

Примечание: Подождите не менее трёх минут перед тем, как отсоединять разъемы или снимать другое электрооборудование.

Примечание: После отключения питания в течение непродолжительного периода система SRS остается активированной. Поэтому подождите три минуты перед началом работы.

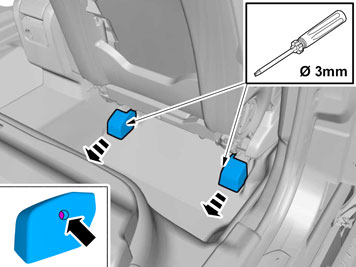

• Освободите контактный разъем, вывинтив винт.

Касается автомобиля без усилителя ремня в сиденье

Касается автомобиля с усилителем ремня в сиденье

Касается автомобиля с усилителем ремня в сиденье

Относится ко всем моделям

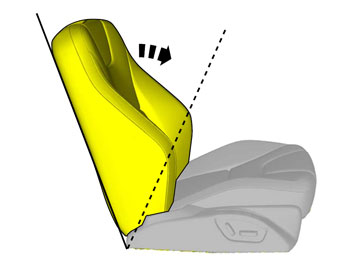

• Поднимите сиденье.
• Повторите эти операции для другого сиденья.

• Установите ленту для защиты туннельной консоли.

• Снимите панель.

• Выверните винты.

• Отсоедините контактный разъем.

• Закрепите контактные разъемы с помощью бутиловой ленты.

• Установите на место снятую деталь.
• Убедитесь в том, что никакая часть жгута проводки не защемляется.

• Закрепите проводку, помеченную "Passenger side/RH", помощью ленточного зажима.

• Расположите модуль управления там, где это показано на рисунке.

• Расположите избыточную длину там, где это показано на рисунке.

• Протяните проводку, помеченную "Driver side/LH", между воздуховодом и блоком управления микроклиматом к левой стороне.

• Расположите жгут проводки, как показано на рисунке.

• Закрепите проводку, помеченную "Driver sida/LH", помощью ленточного зажима.

• Оторвите избыточную длину ленты из пеноматериала.

• Протяните проводку, помеченную "Passenger side/RH", между воздуховодом и блоком управления микроклиматом к правой стороне.

• Расположите жгут проводки.

• Закрепите 2 провода у имеющегося жгута проводки с помощью ленточного зажима.

• Закрепите 2 провода у имеющегося жгута проводки с помощью ленточного зажима.

• Закрепите 2 провода у коврика в жгуте проводки сиденья с помощью ленточного зажима.

• Снимите ручку регулировки опоры для поясницы, освободив крышку небольшой отверткой, и вытащите рулевое колесо наружу.

• Возьмите длинный ленточный зажим и установите его от отверстия для регулировки изгиба до отверстия для внутреннего крепления подголовника. Ленточный зажим необходимо протянуть между обивкой и защитой.

• Расположите подголовник, как показано на рисунке.

Действительно при монтаже на левом сиденье

• Приподнимите застежку-"молнию".

• Откройте застежку-"молнию".

• Переместите провода на противоположную сторону.

• Закройте застежку-"молнию".
• Отогните назад излишек.

Относится ко всем моделям

• Закрепите липкой лентой провода на ленточном зажиме.

• Поместите подголовник в сиденье.

Примечание: Провода должны быть перед трубками подголовника.

• Прижмите подголовник, когда провода будут поданы вперед.

Осторожно: Проверьте, чтобы подголовник был надежно установлен, потянув его вверх.

• Вдавите пальцами провода под защиту. Провода не должны выдавливать обшивку после монтажа.Набивка (1)Защита (2)

Примечание: На рисунке показано сиденье без обшивки.

• Протяните ленточный зажим с проводами через отверстие наружу в нижнем крае.
• Снимите ленточный зажим и ленту от жгута проводки.

• Протяните провода вперед внутрь под сиденье. Следуйте за имеющимся проводом.
• Зафиксируйте провода тремя ленточными зажимами.
• Установите регулировку изгиба на место.

Примечание: На рисунке показано сиденье без обшивки.

• Поместите сиденье в автомобиль.

• Подсоедините 2-контактный разъём.

• Подсоедините зеленый контактный разъём.
• Паз и стрелка должны быть напротив друг друга.

• Подсоедините черный контактный разъём.
• Пазы должны быть напротив друг друга.

• Установите защитные устройства для контактов.

• Установите ленточные зажимы вокруг защитных устройств для контактов.

• Повторите эти операции для другого сиденья.
• Установите на место снятые детали в обратном порядке.

• Установите на место отрицательный провод.

Внимание: Когда зажигание включается первый раз после отсоединения аккумулятора, это необходимо выполнять, находясь вне автомобиля - протяните руку и избегайте рабочей зоны подушек безопасности.

• Установите ключ зажигания в положение II.

• Установите батарейки в пульт дистанционного управления и наушники.
• Выполните кодирование региона для проигрывателей DVD. Информация имеется под заголовком:
• Поместите пульт дистанционного управления, наушники, проводку и краткое руководство в соответствующее место в автомобиле.
