Развлекательная система, RSE, два экрана, с двумя проигрывателями (2011, 2012)

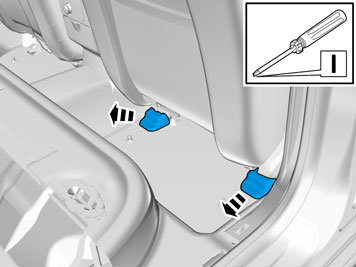

• Момент затяжки винтов: 40 Нм.

• Момент затяжки винтов: 40 Нм.
• Повторите эти операции для другого сиденья.

• Установите ключ зажигания в положение 0.
• Отсоедините минусовой провод аккумуляторной батареи.

Примечание: Подождите не менее трёх минут перед тем, как отсоединять разъемы или снимать другое электрооборудование.

Примечание: После отключения питания в течение непродолжительного периода система SRS остается активированной. Поэтому подождите три минуты перед началом работы.

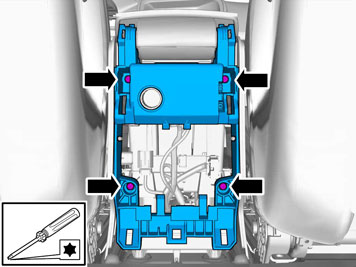

• Освободите контактный разъем, отвинтив винт.

Касается сиденья без преднатяжителя ремня безопасности.

Касается сиденья с преднатяжителем ремня безопасности.

Относится ко всем моделям

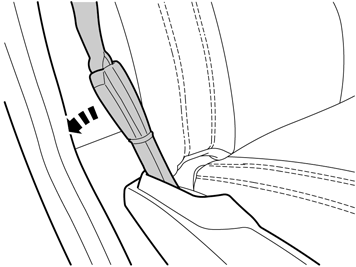

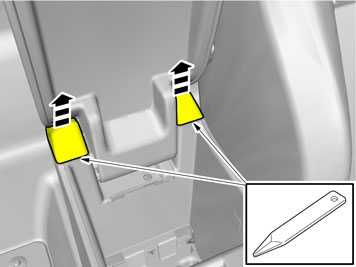

Осторожно: При этом проявляйте осторожность, чтобы не повредить отделку.

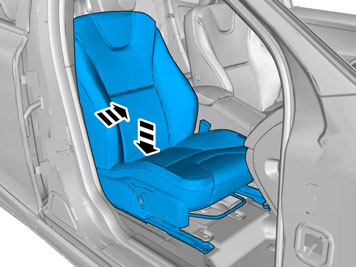

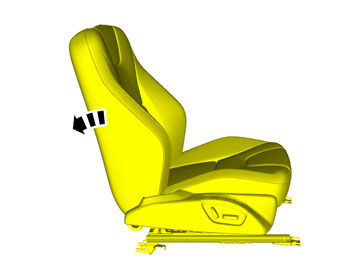

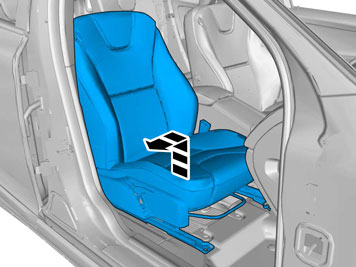

• Поднимите сиденье.
• Повторите эти операции для другого сиденья.

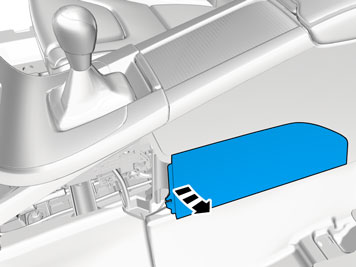

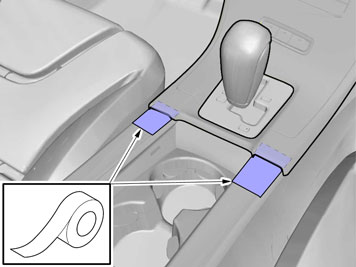

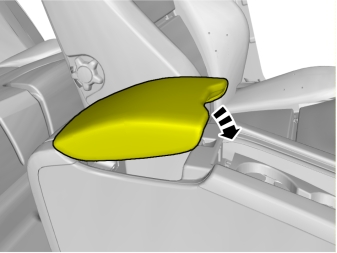

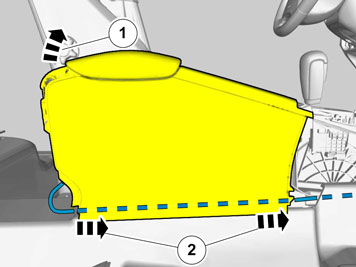

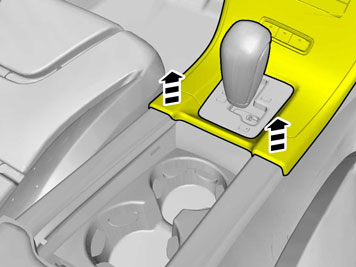

• Установите ленту для защиты туннельной консоли.

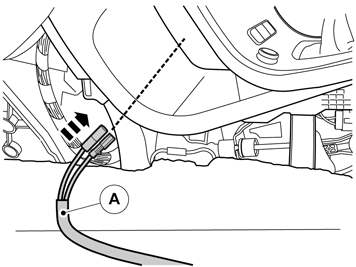

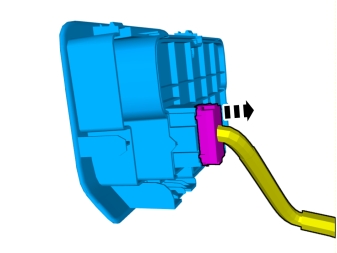

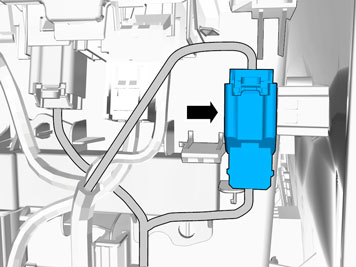

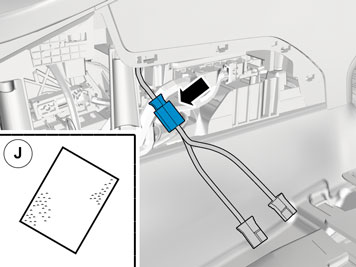

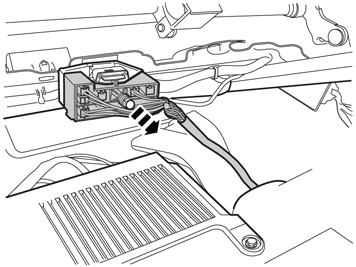

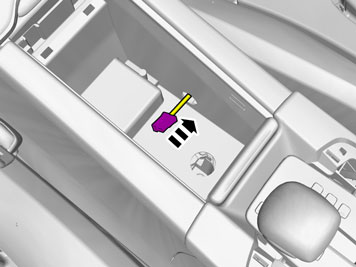

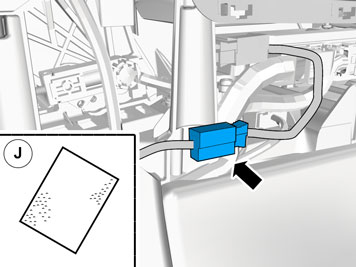

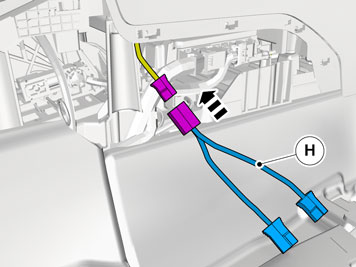

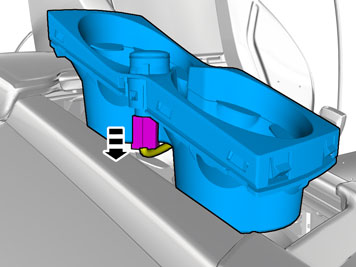

• Отсоедините контактный разъем.

Касается автомобиля с разъемом для наушников

Относится ко всем моделям

• Закрепите деталь с помощью бутиловой ленты.

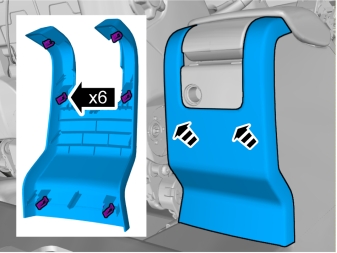

• Установите на место снятую деталь.
• Убедитесь в том, что никакая часть жгута проводки не защемляется.

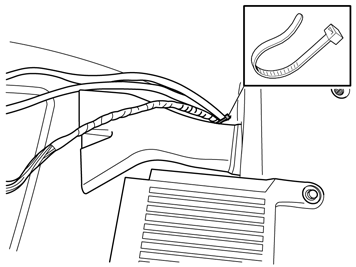

• Закрепите проводку, помеченную "Right side", с помощью ленточного зажима.

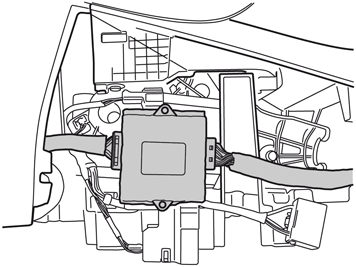

• Расположите модуль, как показано на рисунке.

• Расположите избыточную длину, как показано на рисунке.

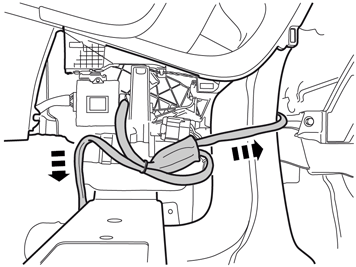

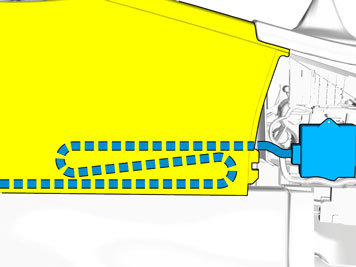

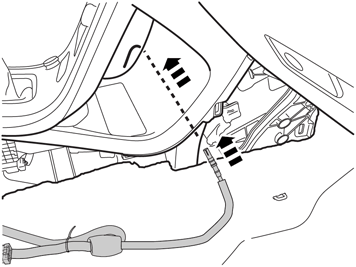

• Протяните проводку, помеченную "Left Side", между воздуховодом и блоком управления микроклиматом к левой стороне.

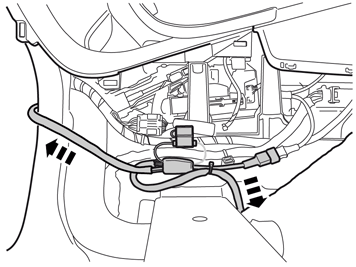

• Расположите жгут проводки, как показано на рисунке.

• Закрепите проводку, помеченную "Left side", с помощью ленточного зажима.

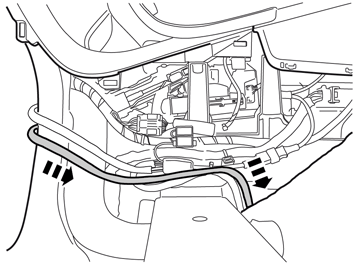

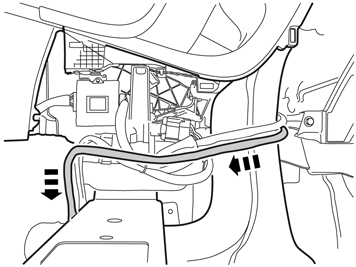

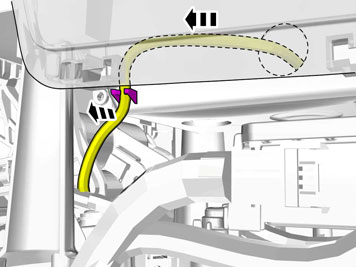

• Протяните проводку, помеченную "Right Side", между воздуховодом и блоком управления микроклиматом к правой стороне.

• Расположите жгут проводки.

• Закрепите 2 провода у имеющегося жгута проводки с помощью ленточного зажима.

• Закрепите 2 провода у имеющегося жгута проводки с помощью ленточного зажима.

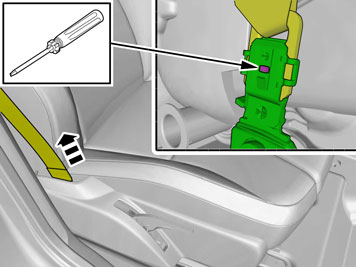

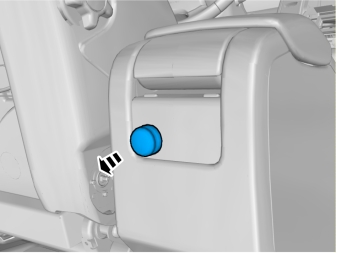

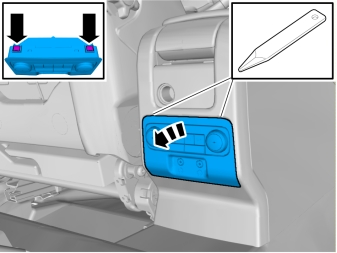

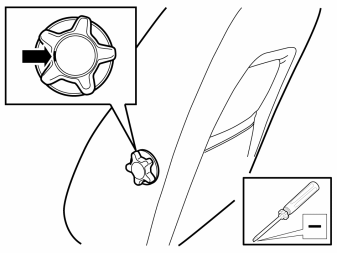

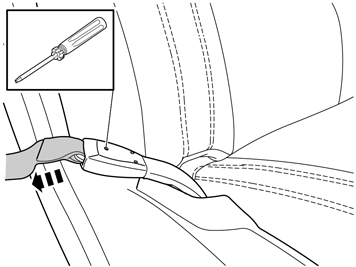

• Снимите ручку регулировки опоры для поясницы, освободив крышку небольшой отверткой, и вытащите рулевое колесо наружу.

• Возьмите длинный ленточный зажим и установите его от отверстия для регулировки изгиба до отверстия для внутреннего крепления подголовника. Ленточный зажим необходимо протянуть между обивкой и защитой.

• Возьмите подголовник, помеченный "Passenger side".

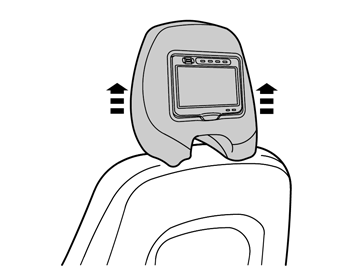

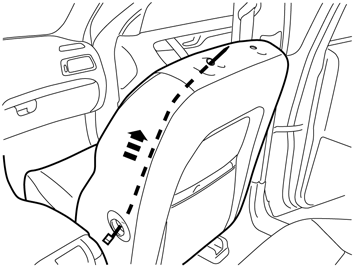

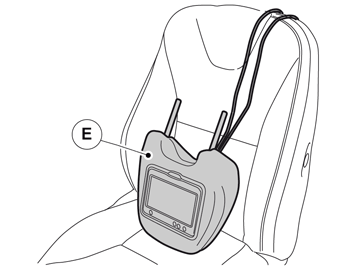

• Расположите подголовник, как показано на рисунке.

Действительно при монтаже на левом сиденье

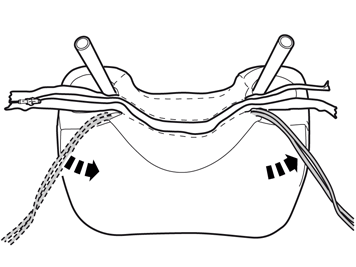

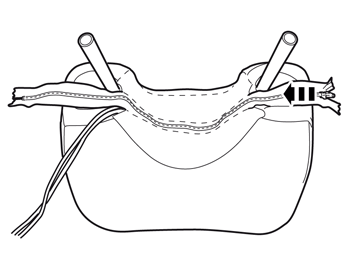

• Приподнимите застежку-"молнию".

• Переместите провода на противоположную сторону.

• Закройте застежку-"молнию".

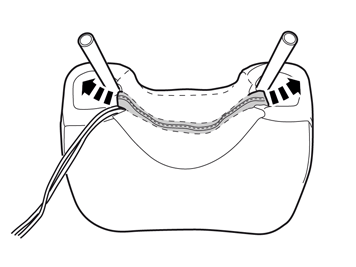

• Отогните назад излишек.

Относится ко всем моделям

• Закрепите липкой лентой провода на ленточном зажиме.

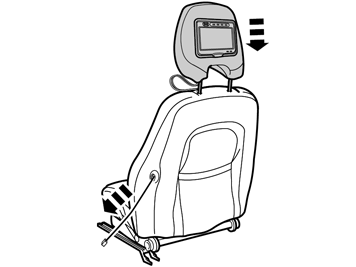

• Поместите подголовник в сиденье.

Примечание: Провода должны быть перед трубками подголовника.

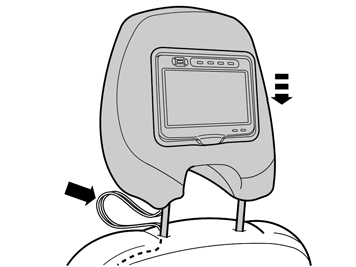

• Прижмите подголовник, когда провода будут поданы вперед.

Осторожно: Проверьте, чтобы подголовник был надежно установлен, потянув его вверх.

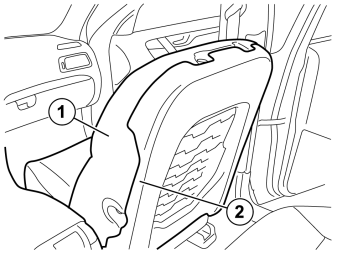

• Вдавите пальцами провода под защиту. Провода не должны выдавливать обшивку после монтажа.Набивка (1)Набивка (2)

Примечание: На рисунке показано сиденье без обшивки.

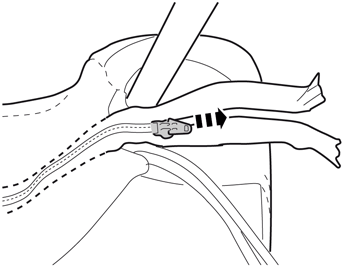

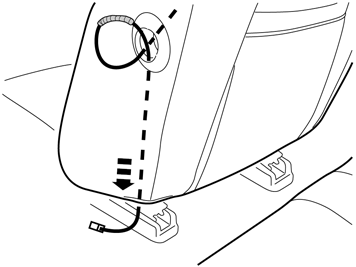

• Протяните ленточный зажим с проводами через отверстие наружу в нижнем крае.
• Снимите ленточный зажим и ленту от жгута проводки.

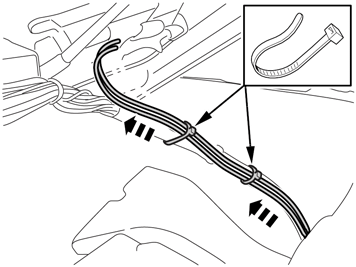

• Протяните провода вперед внутрь под сиденье. Следуйте за имеющимся проводом.

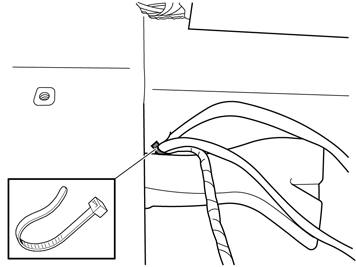

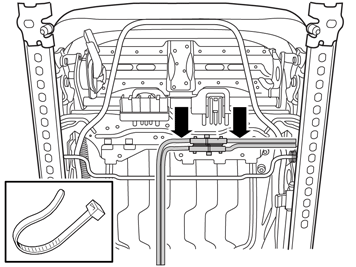

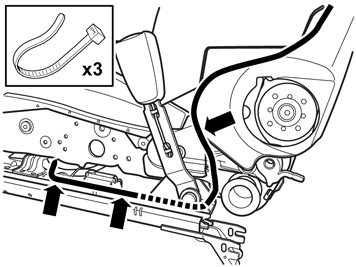

• Зафиксируйте провода тремя ленточными зажимами.
• Установите регулировку изгиба на место.

Примечание: На рисунке показано сиденье без обшивки.

• Поместите сиденье в автомобиль.

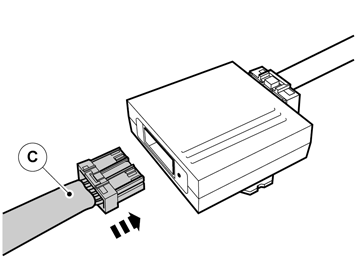

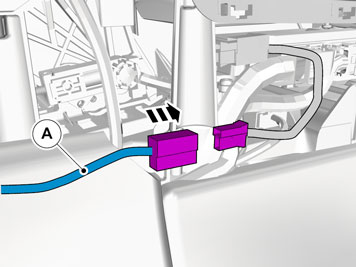

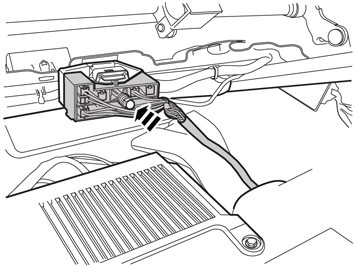

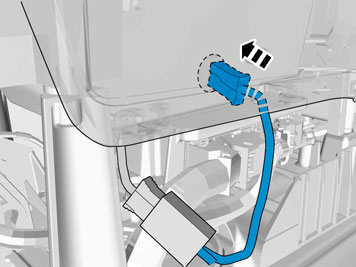

• Подсоедините 2-контактный разъём.

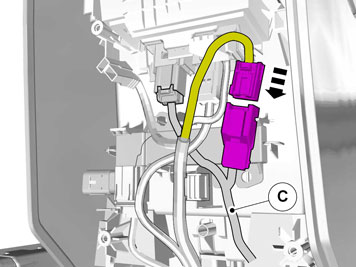

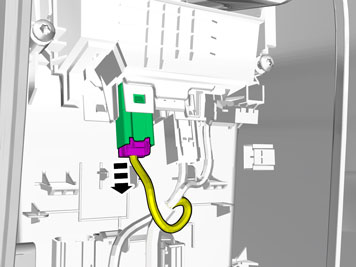

• Подсоедините зеленый контактный разъём.
• Паз и стрелка должны быть напротив друг друга.

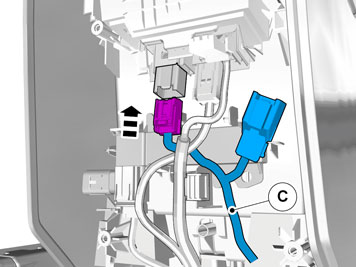

• Подсоедините черный контактный разъём.
• Пазы должны быть напротив друг друга.

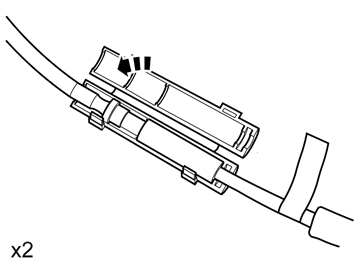

• Установите защитные устройства для контактов.

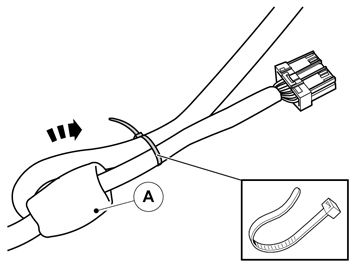

• Установите ленточные зажимы вокруг защитных устройств для контактов.

• Повторите эти операции для другого сиденья.

• Установите на место снятые детали в обратном порядке.

• Присоедините на место отрицательный провод аккумуляторной батареи

Внимание: Когда зажигание включается первый раз после отсоединения аккумулятора, это необходимо выполнять, находясь вне автомобиля - протяните руку и избегайте рабочей зоны подушек безопасности.

• Установите ключ зажигания в положение II.

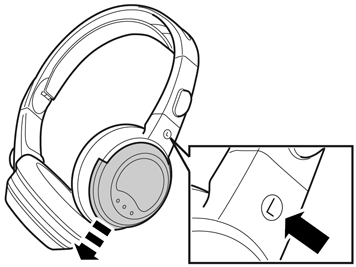

• Установите батарейки в пульт дистанционного управления и наушники.

• Выполните кодирование региона для проигрывателей DVD. Информация имеется в VIDA под заголовком:
• Поместите пульт дистанционного управления, наушники, проводку и краткое руководство в соответствующее место в автомобиле.
