Применимость
| Модель | Двигатель | Год |
|---|---|---|
| C30 | B4184S11 | 2007 |
| C30 | B4184S8 | 2007 |
| C30 | B4204S3 | 2007 |
| S40 (04-) | B4184S11 | 2005–2007 |
| S40 (04-) | B4184S8 | 2006, 2007 |
| S40 (04-) | B4204S3 | 2007 |
| V50 | B4184S11 | 2005–2007 |
| V50 | B4184S8 | 2006, 2007 |
| V50 | B4204S3 | 2007 |
Не все описываемые далее компоненты устанавливаются в автомобиле. Это зависит от типов двигателей.

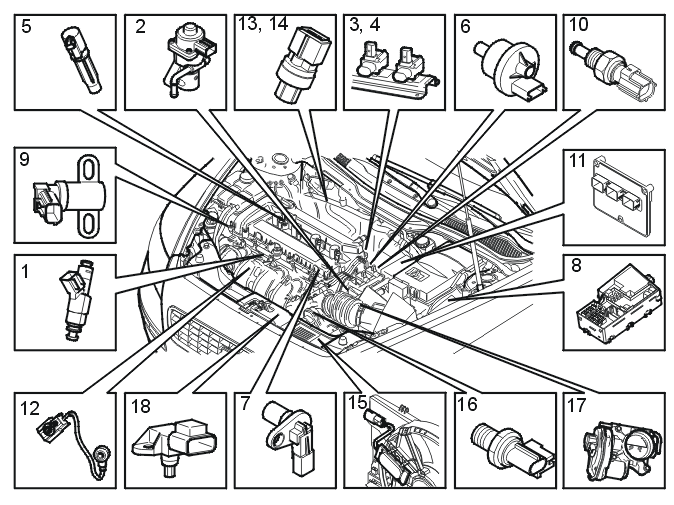

| Компонент | Размещается на/в: | |
|---|---|---|
| 1 | Форсунка (x4) | Впускной коллектор. |
| 2 | Клапан рециркуляции выхлопных газов | Боковина двигателя со стороны маховика возле ящика аккумулятора |
| 3 | Вакуумный клапан, впускной коллектор переменной длины | Боковина двигателя со стороны маховика возле ящика аккумулятора |
| 4 | Вакуумный клапан, вихревая дроссельная заслонка | Боковина двигателя со стороны маховика возле ящика аккумулятора |
| 5 | Катушка зажигания (x4) | Головка цилиндра. |
| 6 | Клапан системы выделения паров топлива | Боковина двигателя со стороны маховика возле ящика аккумулятора |
| 7 | Датчик положения распределительного вала | Крышка распределительного вала двигателя над впускным распределительным валом (со стороны маховика) |
| 8 | Блок реле/предохранителей | |
| 9 | Датчик импульсов | Ременный шкив на выходном валу |
| 10 | Датчик температуры двигателя | Боковина двигателя со стороны маховика под вакуумными клапанами вихревой заслонки и впускного коллектора переменной длины. |
| 11 | Модуль управления двигателем (ECM) | Возле ящика аккумулятора. |
| 12 | Датчик детонации | Блок двигателя под впускным коллектором |
| 13 | Датчик давления системы кондиционирования (A/C) | Трубка высокого давления (тонкостенная трубка) системы кондиционирования (A/C) |
| 14 | Выключатель давления системы кондиционирования (A/C) | Трубка низкого давления (толстостенная трубка) системы кондиционирования (A/C). |
| 15 | Модуль управления вентилятором охлаждения двигателя | |
| 16 | Выключатель давления масла | На кронштейне масляного фильтра над масляным фильтром. |
| 17 | Блок электронной дроссельной заслонки | Впускной коллектор двигателя. |
| 18 | Датчик давления, впускной коллектор | Впускной коллектор |
