Размеры (1998, 1999)

A1 = 1350 мм.A2 = 951 мм.A3 = 996 мм.

A4 = 1213 мм.A5 = 1455 мм.A6 = 1334 мм.

A7 = 901 мм.A8 = 60 мм.

B1 = 1042 мм.B2 = 782 мм.B3 = 1220 мм.

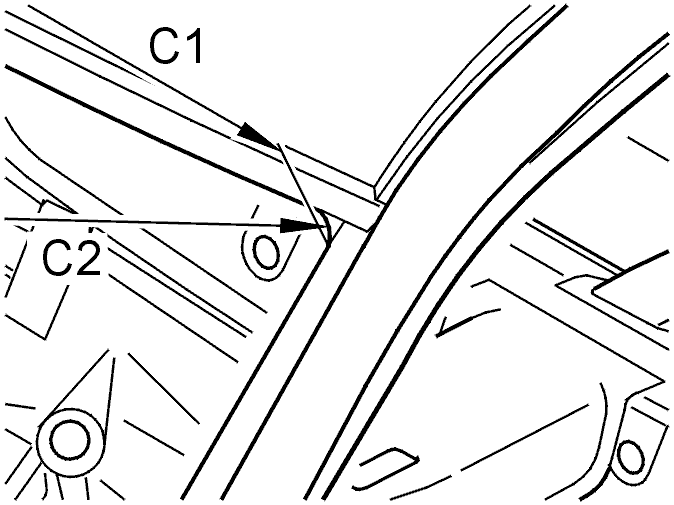

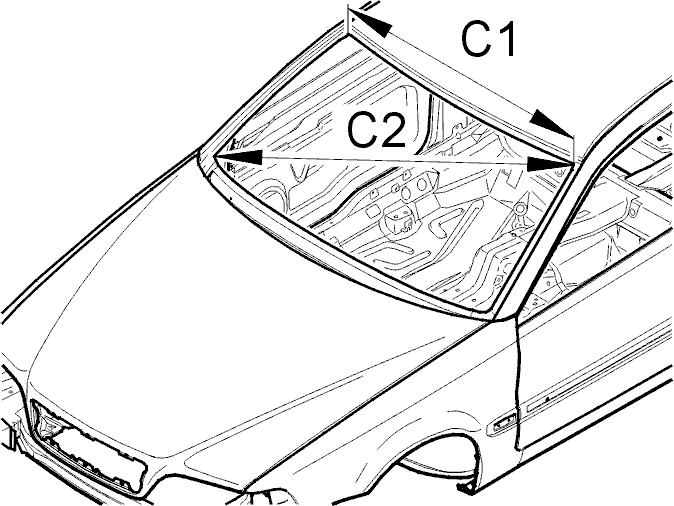

C1 = 1215 мм.C2 = 1460 мм.

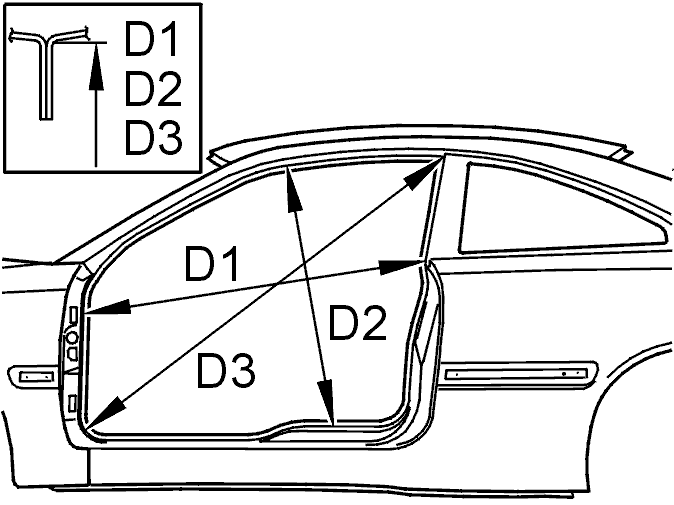

D1 = 1150 мм.D2 = 900 мм.D3 = 1520 мм.

На высоте нижней петли:E1 = 1148 ммНа высоте верхней петли:E2 = 1465 мм.

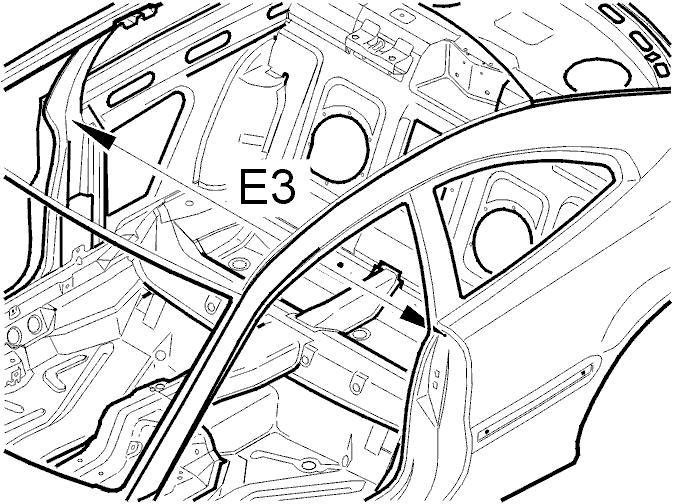

E3 = 1440 мм.

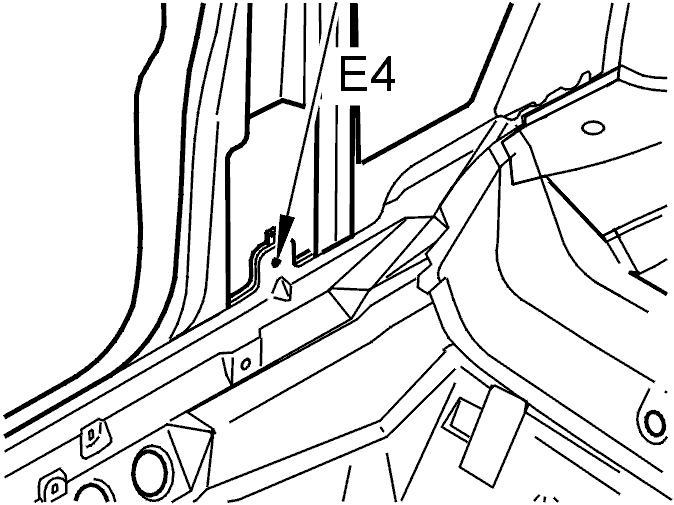

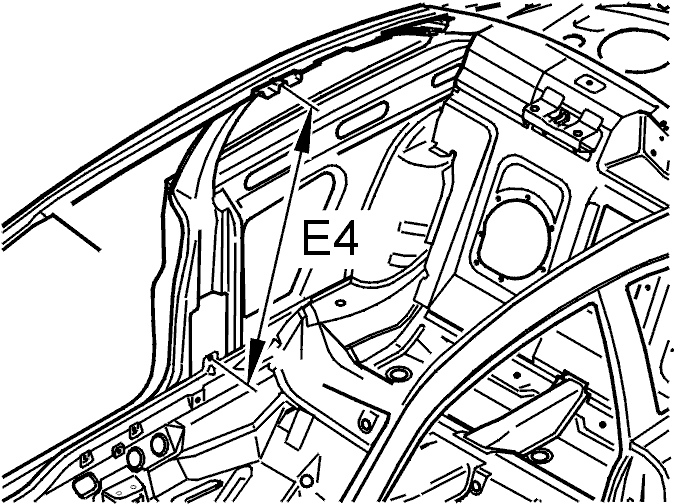

E4 = 945 мм.

Точка измерения на креплении ремня.

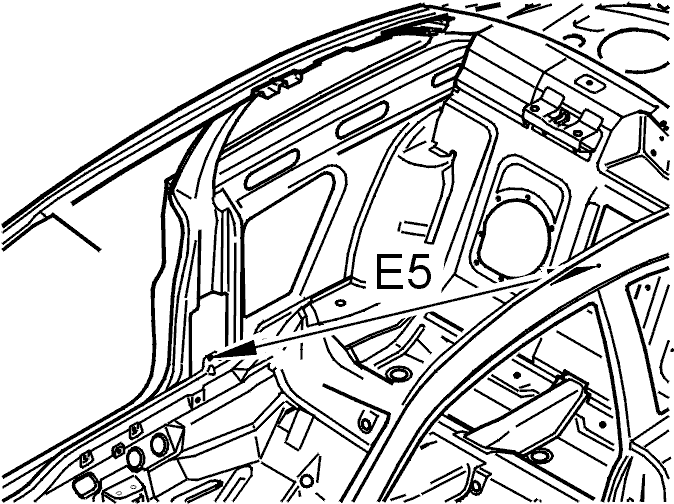

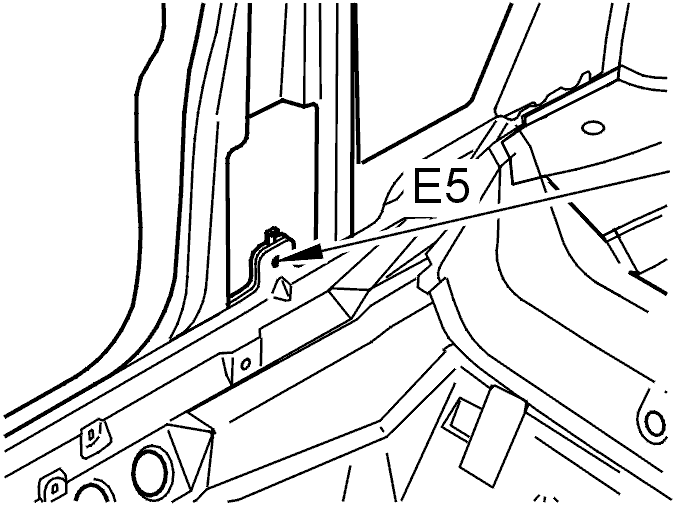

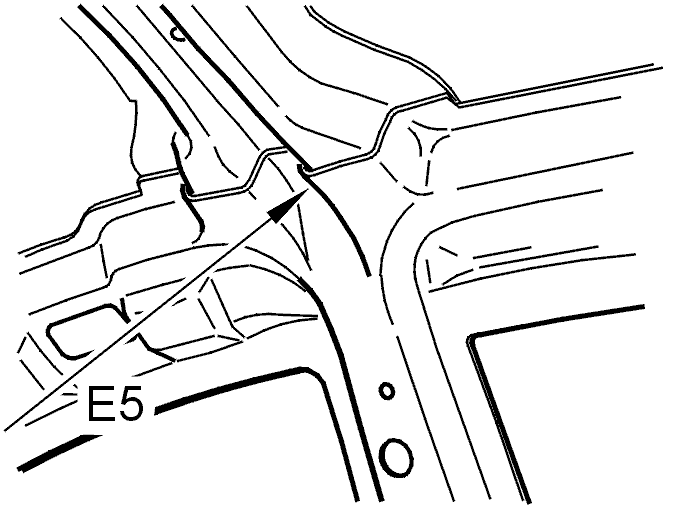

E5 = 1560 мм.

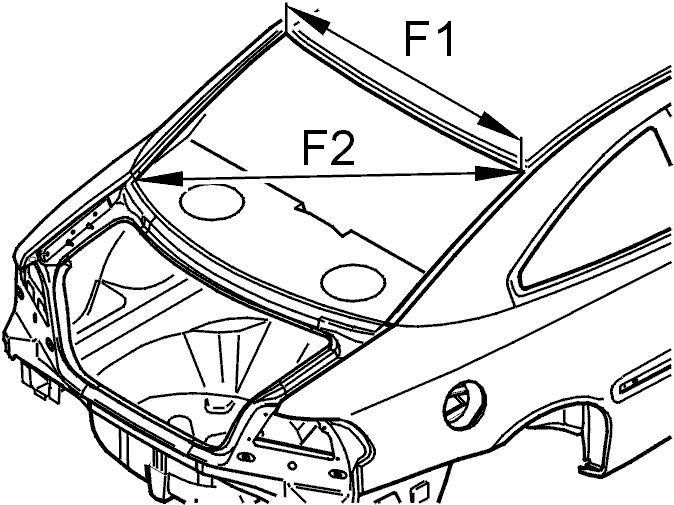

F1 = 1060 мм.F2 = 1295 мм.

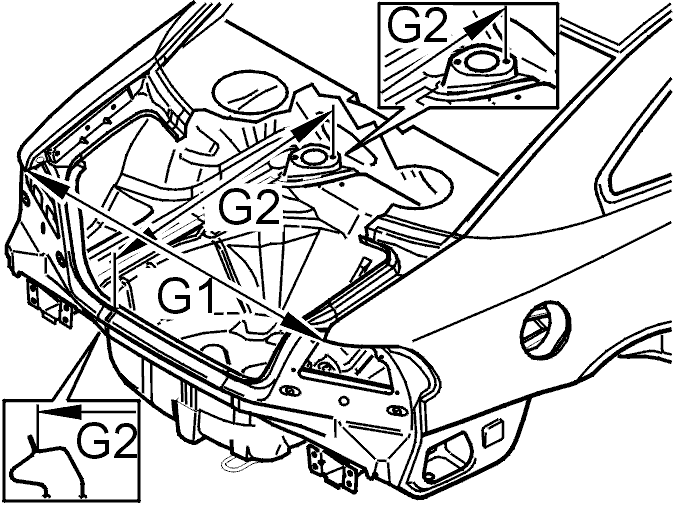

G1 = 1132 мм.G2 = 1050 мм.

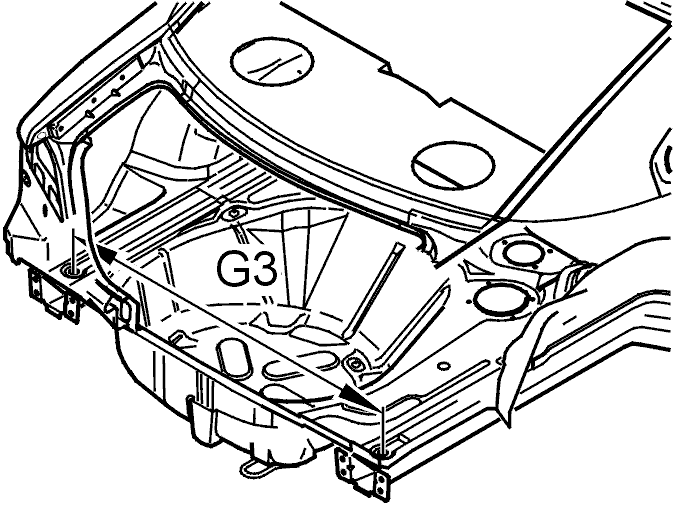

G3 = 1084 мм.

G4 = 50 мм.G5 = 31 мм.Диаметр отверстия = 26 мм.

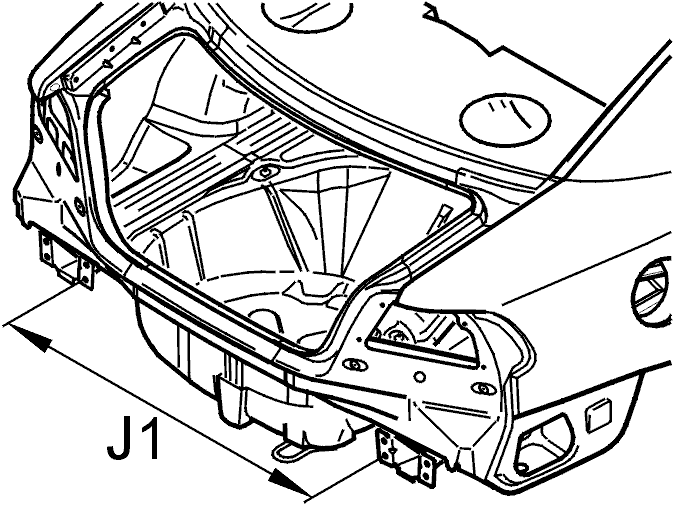

J1 = 960 мм.

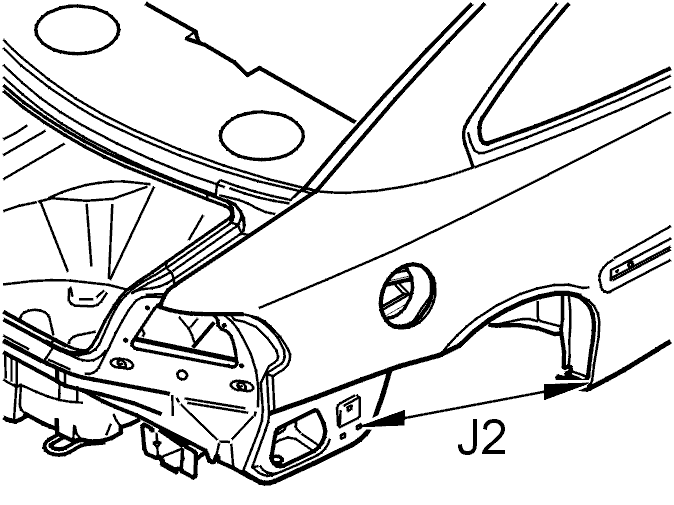

J2 = 795 мм.

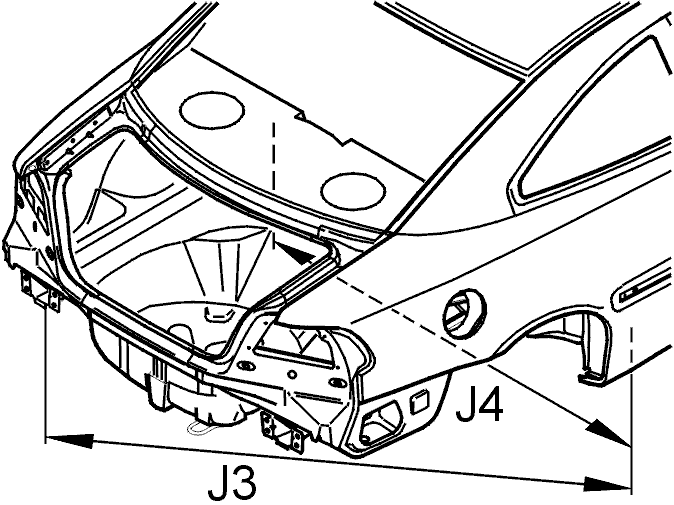

J3 = 1850 мм.J4 = 1205 мм.

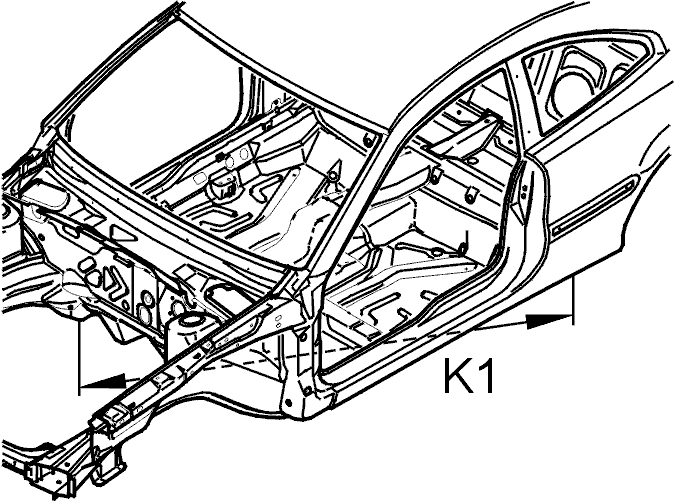

K1 = 1926 мм.

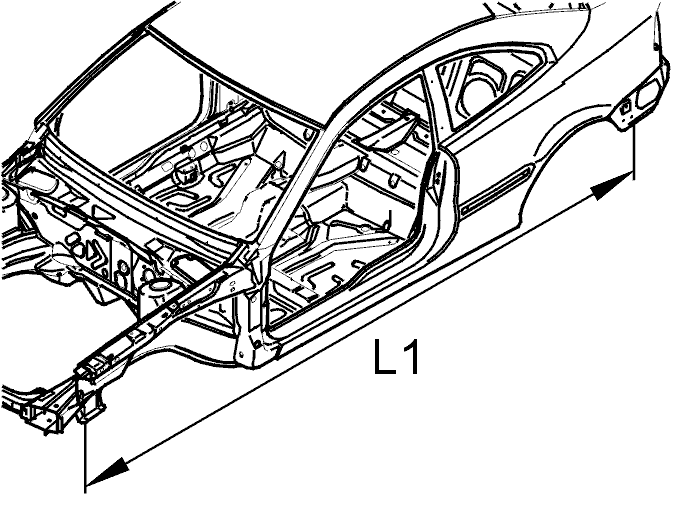

L1 = 3865 мм.
