Размеры (1998, 1999)

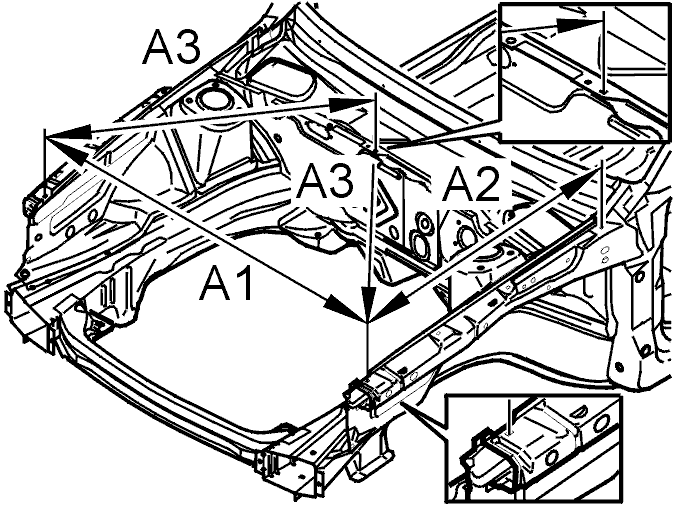

A1 = 1352 мм.A2 = 954 мм.A3 = 995 мм.

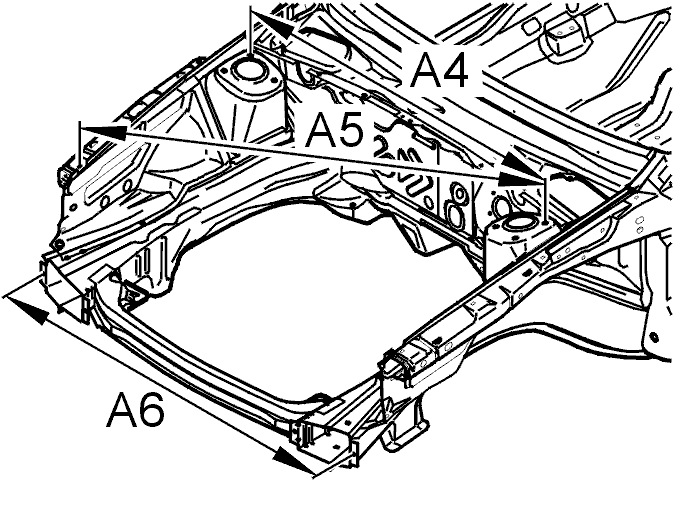

A4 = 1213 мм.A5 = 1455 мм.A6 = 1334 мм.

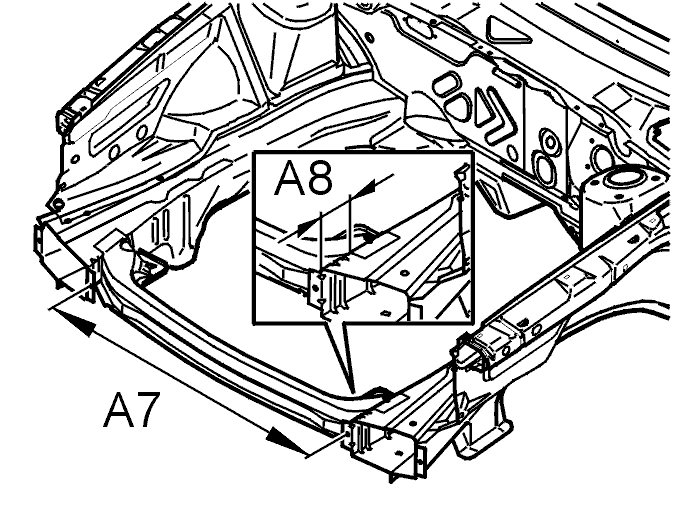

A7 = 901 мм.A8 = 60 мм.

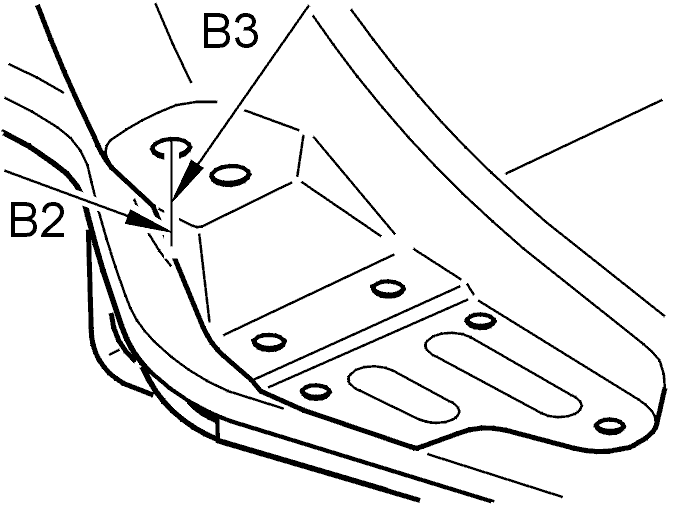

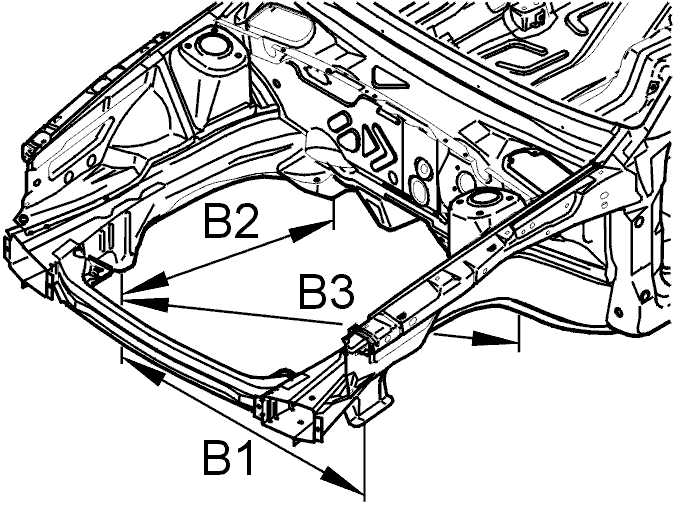

B1 = 1042 мм.B2 = 782 мм.B3 = 1220 мм.

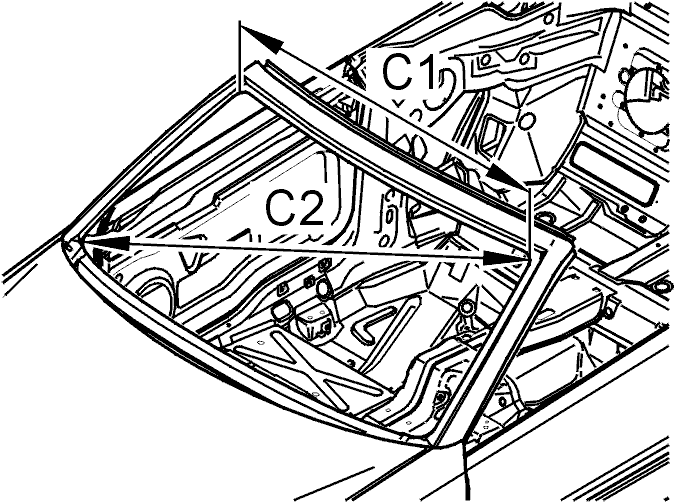

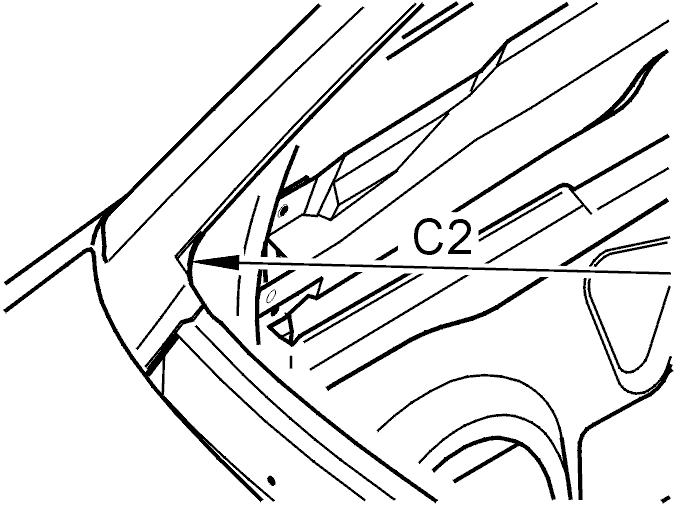

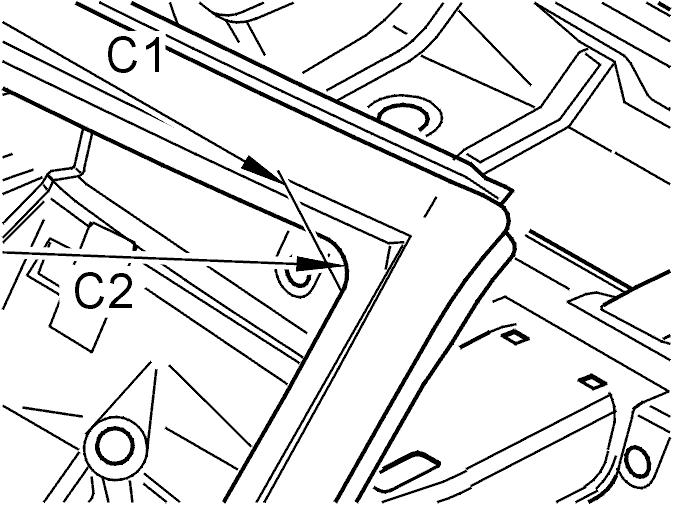

C1 = 1231 мм.C2 = 1463 мм.

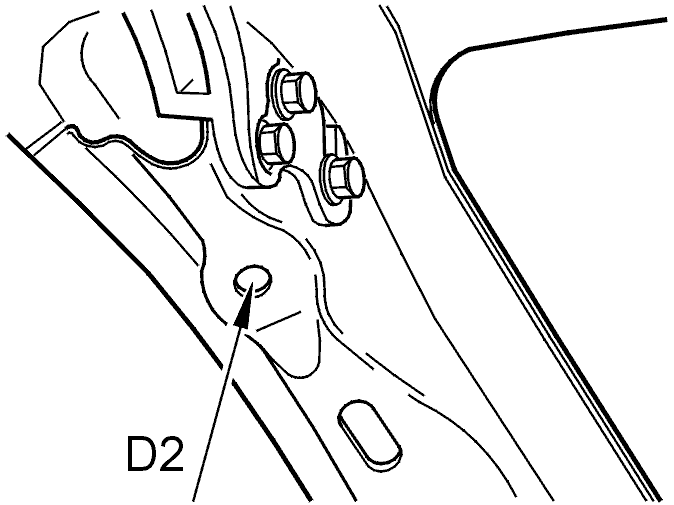

D1 = 1164 мм.D2 = 963 мм.D3 = 1273 мм.

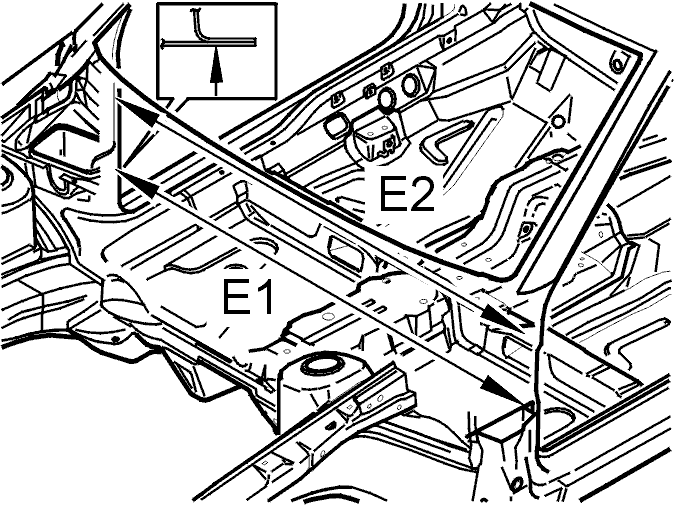

На высоте нижней петли:E1 = 1148 ммНа высоте верхней петли:E2 = 1465 мм.

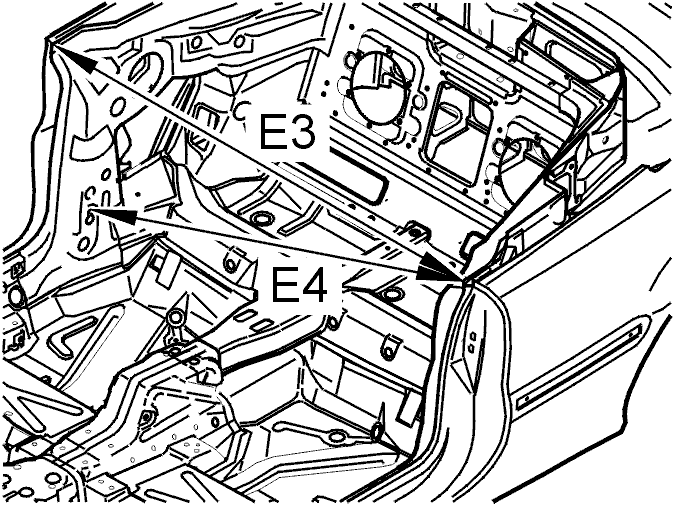

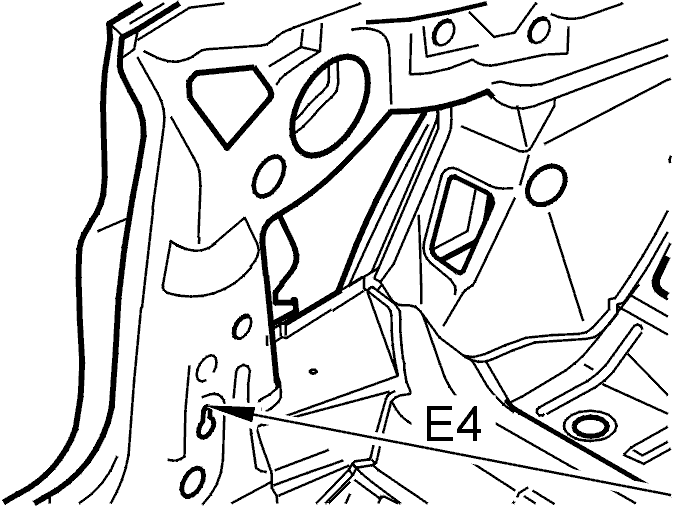

E3 = 1562 мм.E4 = 1517 мм.

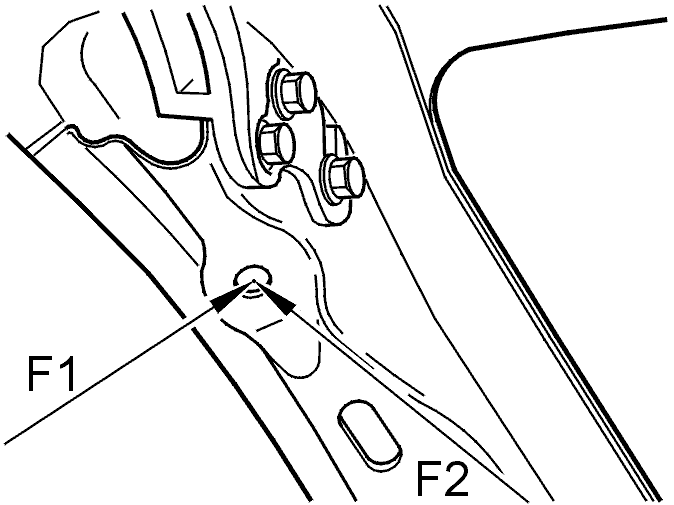

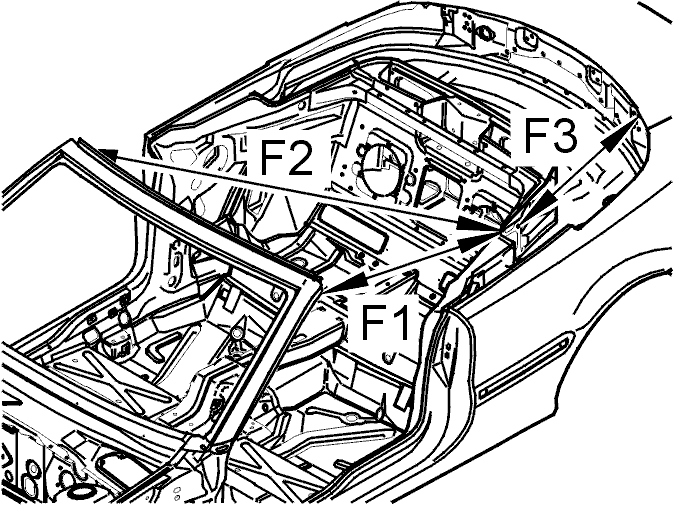

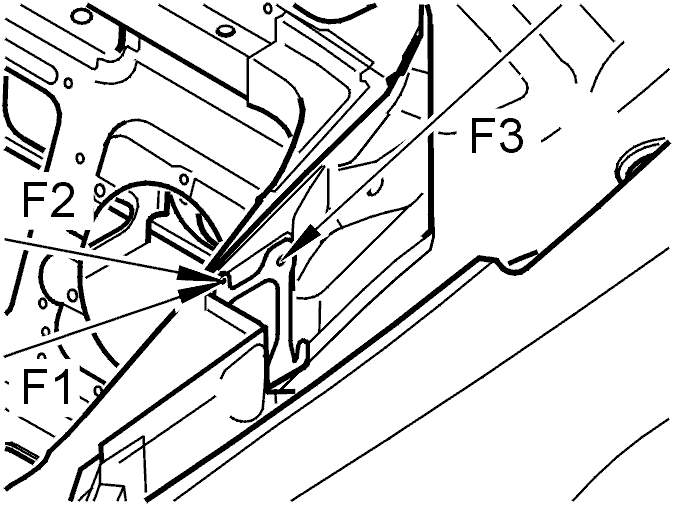

F1= 1142 мм.F2= 1673 мм.F3= 773 мм.

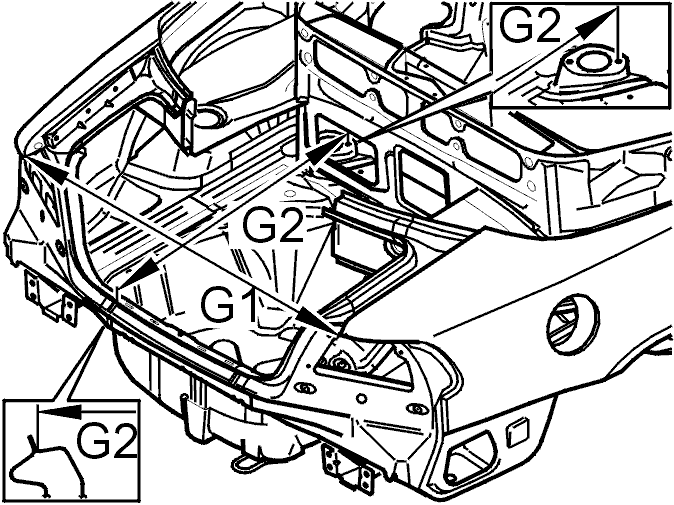

G1 = 1132 мм.G2 = 1050 мм.

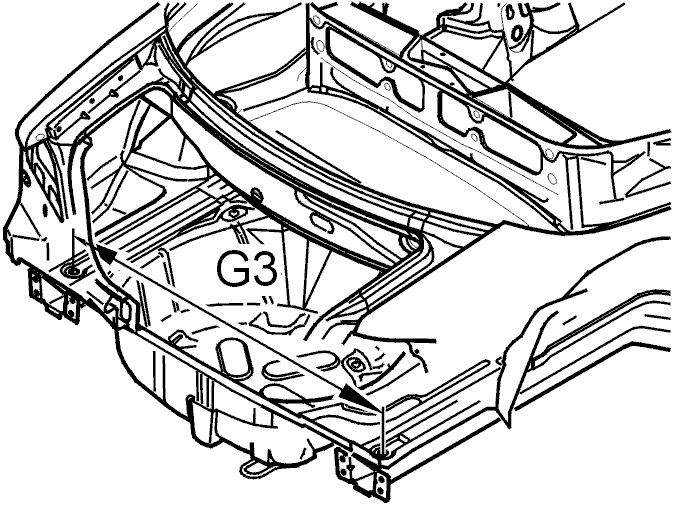

G3 = 1084 мм.

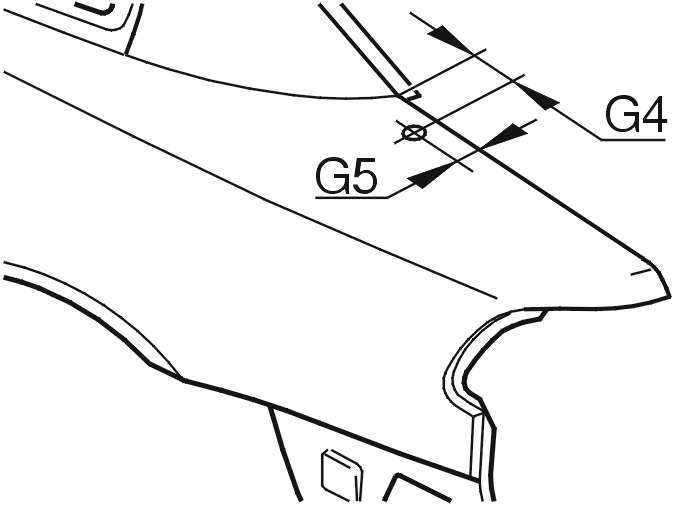

G4 = 50 мм.G5 = 31 мм.Диаметр отверстия = 26 мм.

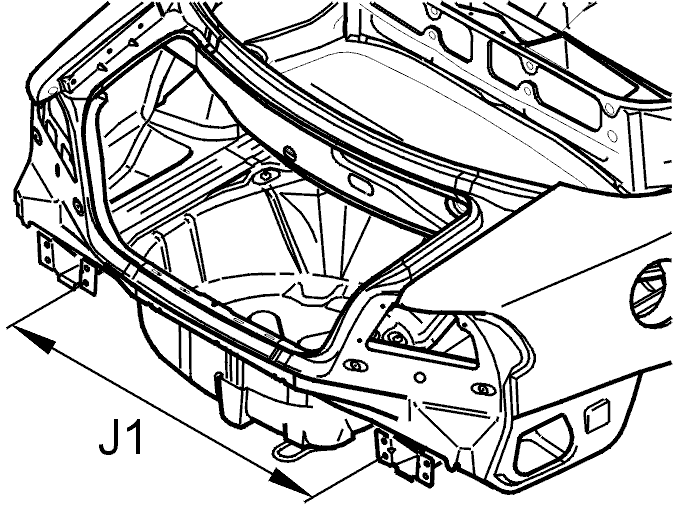

J1 = 960 мм.

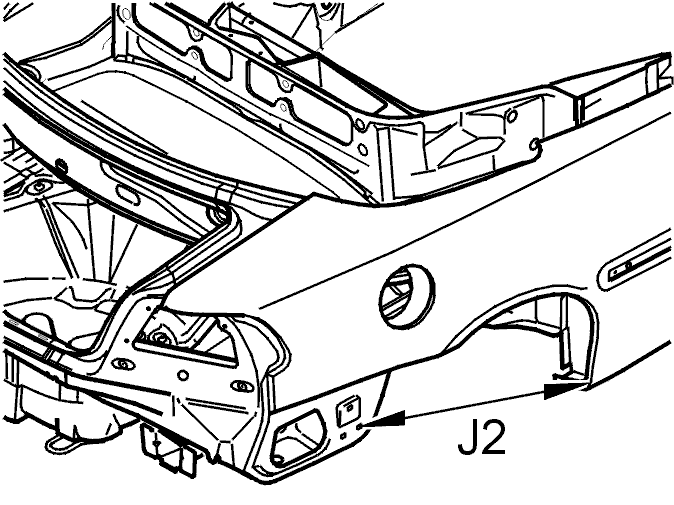

J2 = 795 мм.

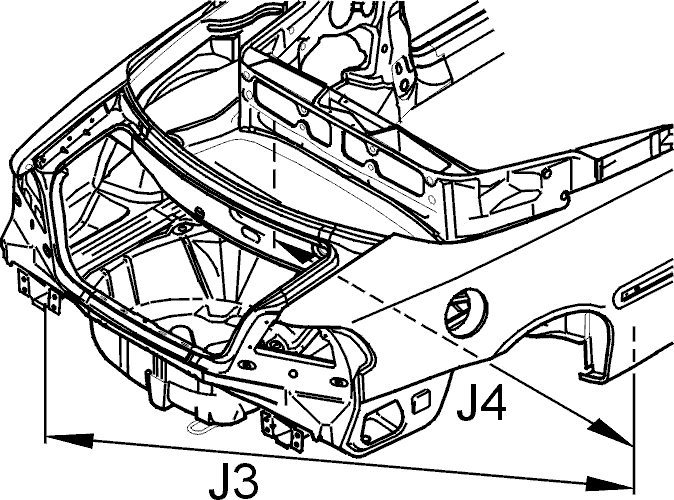

J3 = 1850 мм.J4 = 1205 мм.

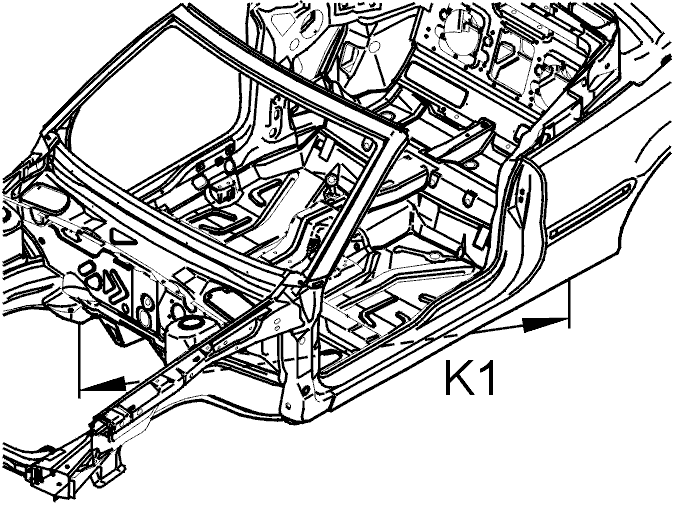

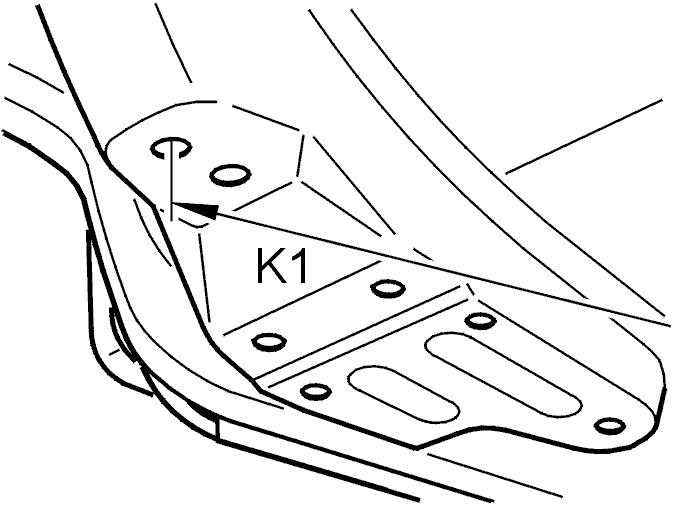

K1 = 1926 мм.

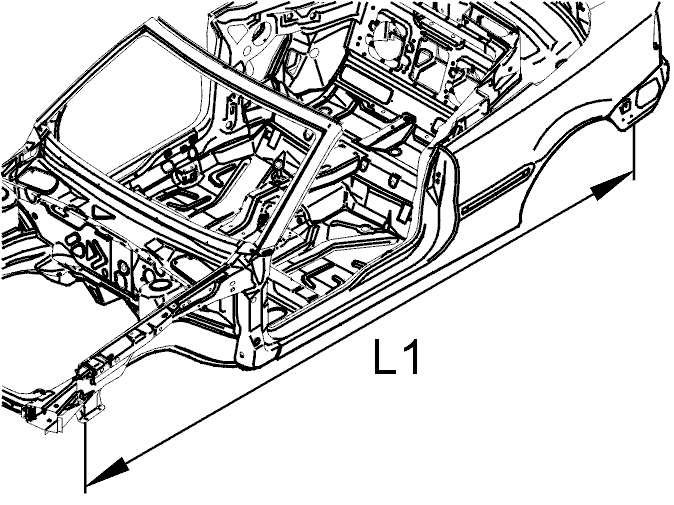

L1 = 3865 мм.
