Применимость
| Модель | Двигатель | Год |
|---|---|---|
| S40 (-04) | B4184S | 1998 |
| S40 (-04) | B4204S | 1998 |
| S40 (-04) | — | 1996–2000 |
| V40 (-04) | B4184S | 1998 |
| V40 (-04) | B4204S | 1998 |
| V40 (-04) | — | 1996–2000 |
Разъемы коробки передач (х5)

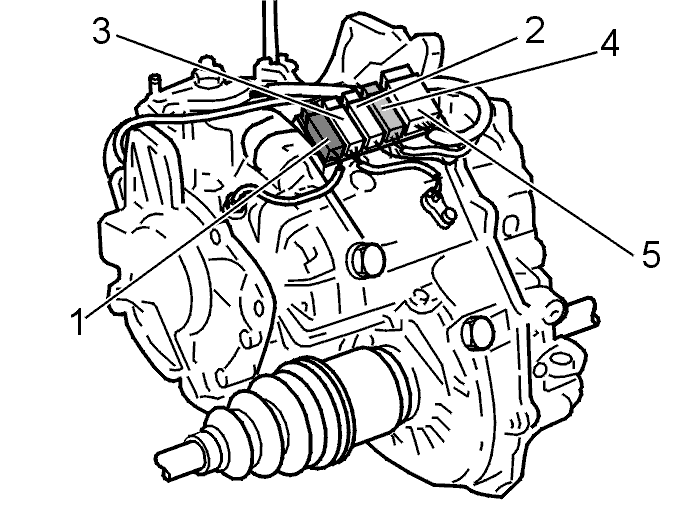

В моторном отсеке находятся пять разъемов на кронштейне, установленном на креплении коробки передач. Датчики коробки передач подсоединены к системе управления через эти разъемы. Разъемы
маркированы и имеют цветовую кодировку. См. ниже.1. Датчик частоты вращения коленчатого вала2. Датчик температуры масла3. Датчик скорости автомобиля (VSS)4. Соленоиды5. Датчик выбранной передачиИллюстрации ниже показывают подсоединение разъемов к жгуту проводов модуля управления коробки передач (ТСМ) и к электрической системе автомобиля. Разъемы коробки передач (закрепленные на
кронштейне) пронумерованы в обратном порядке.Соединения применимы к двум различным системам управления двигателем:
- EMS 2000
- Fenix.
1. Датчик частоты вращения коленчатого валаРазъем, черный (2-штырьковый)
| Вывод | Сигнал | EMS 2000Подсоединен к выводу # модуля управления | FenixПодсоединен к выводу # модуля управления |
|---|---|---|---|
| 1 | Заземление сигнала (NC1G) датчика частоты вращения в коробке передач | 39 | 22 |
| 2 | Сигнал (NC1) датчика частоты вращения в коробке передач | 25 | 37 |
2. Датчик температуры маслаРазъем, серый (2-штырьковый)
| Вывод | Сигнал | EMS 2000Подсоединен к выводу # модуля управления | FenixПодсоединен к выводу # модуля управления |
|---|---|---|---|
| 1 | Заземление сигнала (OTG) датчика температуры масла | 18 | 19 |
| 2 | Сигнал (OT) датчика температуры масла | 33 | 34 |
3. Датчик скорости автомобиля (VSS)Разъем, белый (2-штырьковый)
| Вывод | Сигнал | EMS 2000Подсоединен к выводу # модуля управления | FenixПодсоединен к выводу # модуля управления |
|---|---|---|---|
| 1 | Заземление сигнала (SPG) датчика скорости атомобиля (VSS) | 24 | 36 |
| 2 | Сигнал (SP) датчика скорости автомобиля (VSS) | 11 | 8 |
4. СоленоидыРазъем, темно-серый (6-штырьковый)
| Вывод | Сигнал | EMS 2000Подсоединен к выводу # модуля управления | FenixПодсоединен к выводу # модуля управления |
|---|---|---|---|
| 1 | Сигнал управления (STH) соленоида STH давления в линии | 16 | 16 |
| 2 | Сигнал управления (SL),соленоид SL блокировки | 2 | 2 |
| 3 | Сигнал управления (S1) соленоида переключения S1 | 17 | 17 |
| 4 | Сигнал (STHG) соленоида STH давления в линии | 4 | 4 |
| 5 | - | - | - |
| 6 | Сигнал управления (S2) соленоида переключения S2 | 31 | 31 |
5. Датчик выбранной передачиРазъем, серый (10-штырьковый)
| -97Вывод | 98-Вывод | Сигнал | EMS 2000Подсоединен к выводу # модуля управления | FenixПодсоединен к выводу # модуля управления |
|---|---|---|---|---|
| 1 | 10 | Заземление питания (PG) | - | - |
| 2 | 9 | - | - | - |
| 3 | 8 | Сигнал датчика выбранной передачи, вывод C | 9 | 26 |
| 4 | 7 | Сигнал датчика выбранной передачи, вывод PA | 22 | 13 |
| 5 | 6 | Сигнал датчика выбранной передачи, вывод А | 23 | 27 |
| 6 | 5 | Сигнал датчика выбранной передачи, вывод В | 37 | 41 |
| 7 | 4 | Электропитание (электропитание 50) выключателя стояночного / нейтрального положения (PNP) переключателя передач, вывод 50 | - | - |
| 8 | 2 | Выключатель фонарей заднего хода (15 I) | - | - |
| 9 | 3 | Электропитание фонарей заднего хода, вывод BL | - | - |
| 10 | 1 | Сигнал управления соленоида стартера, вывод 50S | - | - |
