Применимость
| Модель | Двигатель | Год |
|---|---|---|
| S40 (-04) | — | 2001–2004 |
| V40 (-04) | — | 2001–2004 |
Кронштейн и разъемы

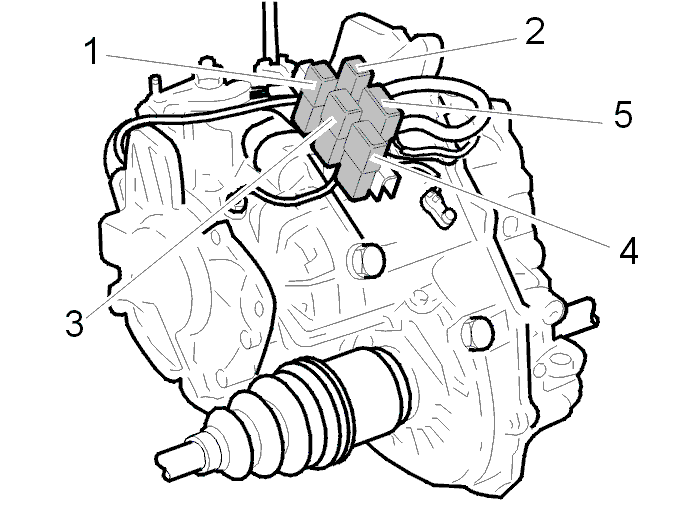

На кронштейне на коробке передач имеется пять разъемов.Датчики коробки передач подсоединены к системе управления через эти разъемы.На приведенной ниже иллюстрации показаны разъемы коробки передач с нумерацией для каждого штырькового вывода.Разъемы жгута проводов пронумерованы соответственно.
1. Разъем, черный 2-штырьковый
| Вывод | Сигнал | Подсоединен к выводу # модуля управления |
|---|---|---|
| 1 | Сигнал, датчик SP2 частоты вращения ведущего вала | 12 |
| 2 | Электропитание, датчик SP2 частоты вращения ведущего вала | 11 |
2. Разъем, белый 2-штырьковый
| Вывод | Сигнал | Подсоединен к выводу # модуля управления |
|---|---|---|
| 1 | Сигнал, датчик SP1 частоты вращения ведомого вала | 10 |
| 2 | Электропитание, датчик SP1 частоты вращения ведомого вала | 9 |
3. Разъем, темно-серый 6-штырьковый
| Вывод | Сигнал | Подсоединен к выводу # модуля управления |
|---|---|---|
| 1 | Сигнал управления, соленоид S1 переключения | 33 |
| 2 | Сигнал управления, соленоид S2 переключения | 34 |
| 3 | Сигнал управления, соленоид S3 переключения | 35 |
| 4 | Сигнал управления, соленоид S4 переключения | 5 |
| 5 | Сигнал управления, соленоид S5 переключения | 6 |
4. Разъем, светло-серый 8-штырьковый
| Вывод | Сигнал | Подсоединен к выводу # модуля управления |
|---|---|---|
| 1 | Сигнал управления, соленоид SLU блокировки | 3 |
| 2 | Заземление сигнала, соленоид SLUG блокировки | 31 |
| 3 | Сигнал управления, соленоид SLТ давления в линии | 2 |
| 4 | Заземление сигнала, соленоид SLTG давления в линии | 30 |
| 5 | Сигнал управления, соленоид SLS давления в линии | 4 |
| 6 | Заземление сигнала, соленоид SLSG давления в линии | 32 |
| 7 | Сигнал, датчик OT температуры масла | 24 |
| 8 | Заземление сигнала, датчик OTG температуры масла | 39 |
5. Разъем, светло-серый 10-штырьковый
| Вывод | Сигнал | Подсоединен к выводу # модуля управления |
|---|---|---|
| 1 | Сигнал управления, соленоид стартера | |
| 2 | Выключатель фонаря заднего хода | |
| 3 | Электропитание | |
| 4 | Иммобилайзер | |
| 5 | Сигнал, датчик B выбранной передачи | 36 |
| 6 | Сигнал, датчик A выбранной передачи | 7 |
| 7 | Сигнал, датчик PA выбранной передачи | 22 |
| 8 | Сигнал, датчик C выбранной передачи | 8 |
| 9 | ||
| 10 | Заземление питания PG |
