Разъемы

Отсоединение разъема

Разъедините разъем. Если разъем сломан, замените его.

Перед разборкой проверьте положение кабелей в разъеме. Важно, чтобы по завершении работы кабели были установлены в правильные положения.

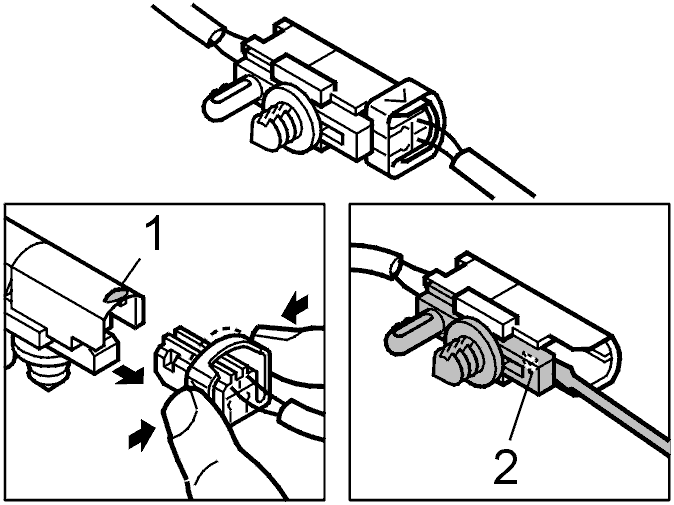

Откройте замок на штырьковой части вывода. Используйте маленькую отвертку. Вставьте маленькую отвертку на короткой/обратной стороне выключателя и осторожно поднимите/сломайте защелку.

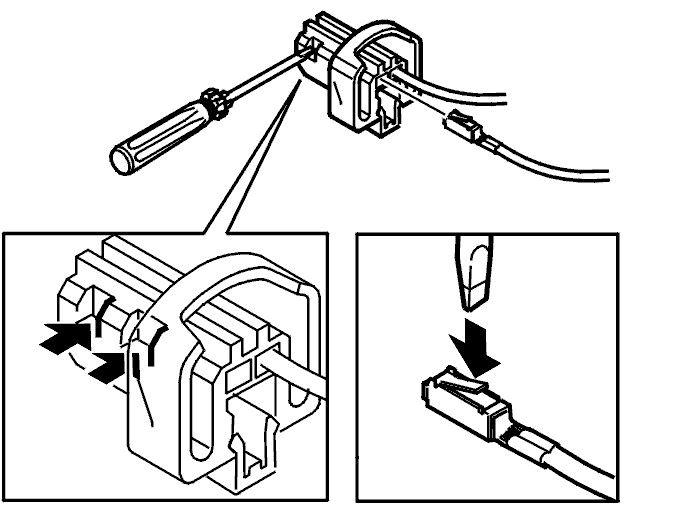

Откройте замок вывода на гнездовой части. Используйте две маленькие отвертки. Вставьте отвертки с каждой стороны разъема. Осторожно поднимите/сломайте замок в два этапа, пока втулка не освободится.

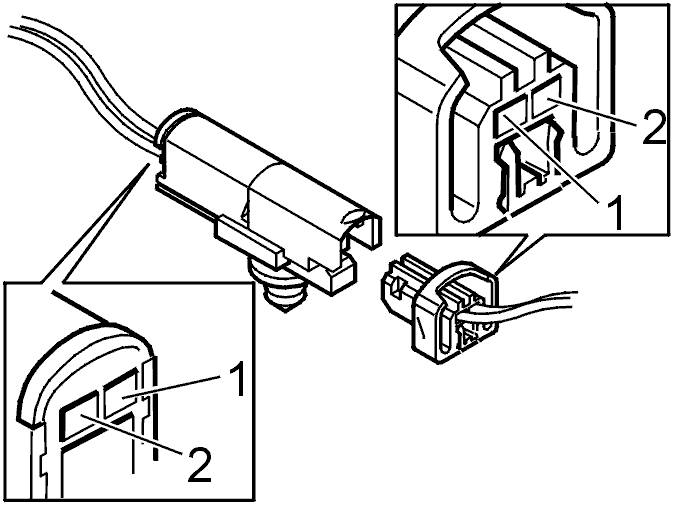

Вдавите пружину/защелку контактного штырька, одновременно вытягивая штырек. Это обусловлено тем, что разъем имеет два положения.

Примечание: Если кабели соединены неправильно, то сигнал на надувную подушку безопасности или натяжное устройство может быть ослаблен, и работа системы SRS (Дополнительная система удерживания) может ухудшиться или система может отключиться. Если выполняется неправильная операция или используется неправильный инструмент, то существует опасность получения травмы.

Установка разъема

При повторной установке штырькового вывода в разъеме слегка отогните замок вверх, чтобы вставленный штырек зафиксировался должным образом.Если штырьки повреждены и требуют замены, нельзя обрезать кабель. Штырьки нужно снять, не укорачивая длины провода.Откройте замок, не повреждая жилы кабеля. Используйте маленькую отвертку или плоскогубцы.Установите новые кабельные выводы на кабели. Используйте обжимной инструмент.

Снимите

• Штырьковую часть втулки/разъема
• Гнездовую часть втулки/разъема
• Резак для разрезания зажимов.
