Применимость
| Модель | Двигатель | Год |
|---|---|---|
| C30 | — | 2007–2013 |
| C30 Electric | — | 2011–2013 |
| C70 (06-) | — | 2006–2013 |
| S40 (04-) | — | 2004–2012 |
| V50 | — | 2004–2012 |
Специальные инструменты
- 🔧 DEMONTERINGSVERKTYG (FÄRGKOD: VIT)
- 🔧 DEMONTERINGSVERKTYG (FÄRGKOD: VIOLETT)
- 🔧 DEMONTERINGSVERKTYG
- 🔧 DEMONTERINGSVERKTYG (FÄRGKOD: 0RANGE)
Примечание: Иллюстрации в этой информации по техобслуживанию используются для различных модельных лет и/или моделей. Могут быть некоторые расхождения. Несмотря на это, основная информация в иллюстрациях всегда правильная.
Разборка
Разборка вторичного фиксатора

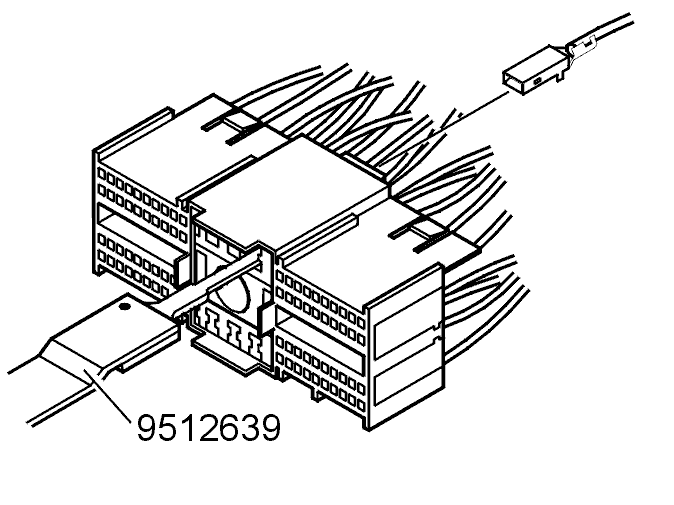

Выдавите вторичный фиксатор из стороны кабеля, например, при помощи инструмента 🔧 DEMONTERINGSVERKTYG (FÄRGKOD: 0RANGE) или отвертки-пробника, как показано на иллюстрации.
Разборка первичного фиксатора

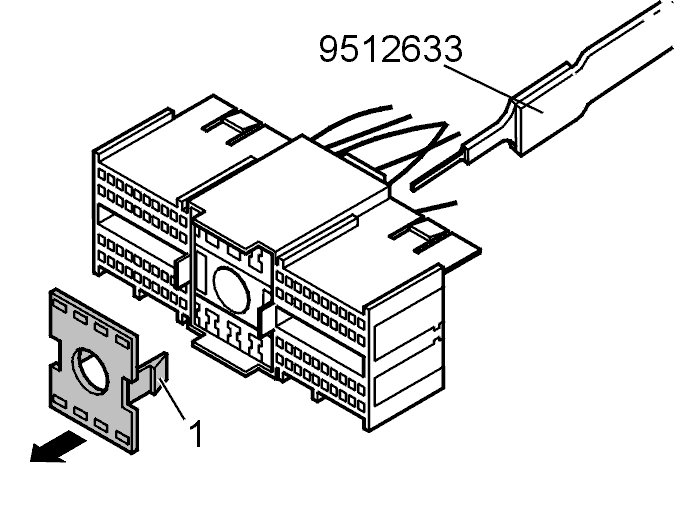

Чтобы снять центральные кабельные выводы, используйте инструмент 🔧 DEMONTERINGSVERKTYG (FÄRGKOD: VIT), см. иллюстрацию.Одновременно осторожно потяните кабель назад.

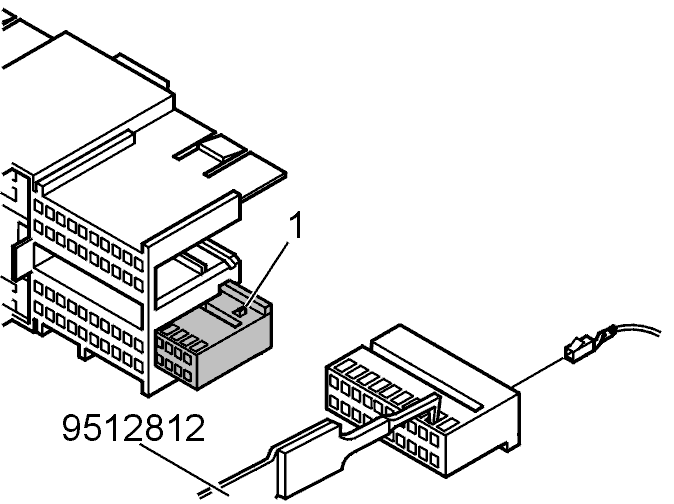

Освободите внутреннюю секцию на гнездовой части, подняв гильзу возле фиксатора и потянув секцию корпуса наружу.Используйте инструмент 🔧 DEMONTERINGSVERKTYG или 🔧 DEMONTERINGSVERKTYG (FÄRGKOD: VIOLETT). Смотрите иллюстрацию.Одновременно осторожно потяните кабель назад.
Сборка
Сборка первичного фиксатора
Убедитесь, что кабельный вывод не поврежден.
Вдавите кабельный вывод в корпус.
Убедитесь, что кабельный вывод должным образом зафиксировался, осторожно потянув за кабель.
Сборка вторичного фиксатора
Задвиньте корпус розетки в разъем.
Вдавите вторичный фиксатор на место.
