Разъем, центральный электрический блок, модуль управления двигателя/коробки передач (ECM/TCM), ремонт

Специальные инструменты:🔧 DEMONTERINGSVERKTYG,🔧 DEMONTERINGSVERKTYG (FÄRGKOD: VIOLETT).

Примечание: Так как иллюстрации в этой информации по техобслуживанию используются для различных модельных лет и / или моделей, могут иметь место некоторые расхождения. Несмотря на это, основная информация в иллюстрациях всегда правильная.

Замена кабельных выводов

Откройте доступ к центральному электрическому блоку.

Извлеките кабельный вывод, 70-штырьковый выключатель

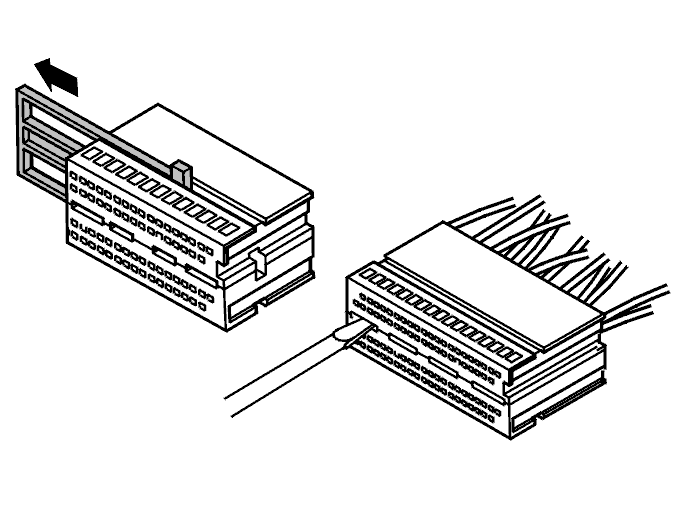

Снимите изоляционную пластину с центрального электрического блока, разблокировав защелку, и одновременно вытягивая изоляционную пластину.

Подсказка: Используйте радиотехническую отвертку.

Разъем с фиксирующим механизмом

Освободите защелку и выдвиньте фиксирующий механизм.

Подсказка: Используйте радиотехническую отвертку.

Разъем с пассивным фиксатором

Разъедините разъем.

Подсказка: Используйте радиотехническую отвертку.

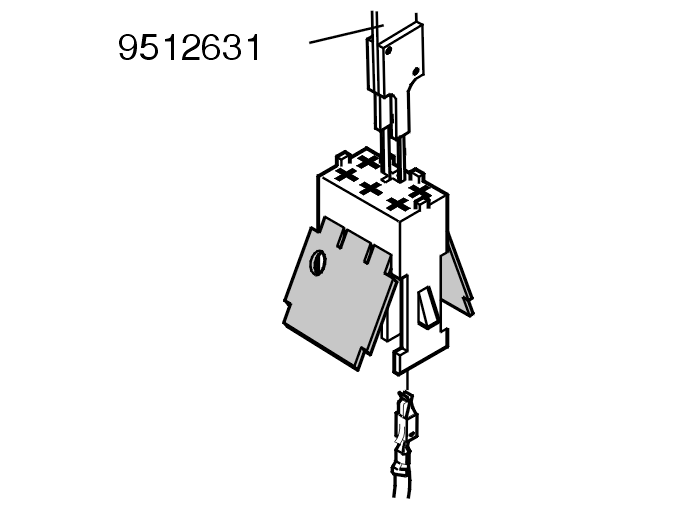

Вдавите запорную шпонку на кабельном выводе и осторожно вытяните кабель и кабельный вывод.

Подсказка: Используйте инструмент🔧 DEMONTERINGSVERKTYGили🔧 DEMONTERINGSVERKTYG (FÄRGKOD: VIOLETT).

Извлеките кабельный вывод, 6-штырьковый выключатель

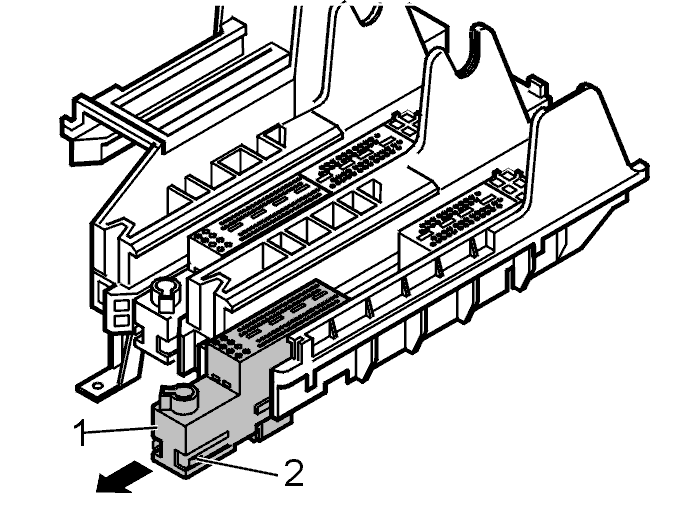

Снимите разъем с центрального электрического блока, разблокировав защелки, при этом разъем выдвигается со стороны кабеля.

Подсказка: Используйте радиотехническую отвертку.

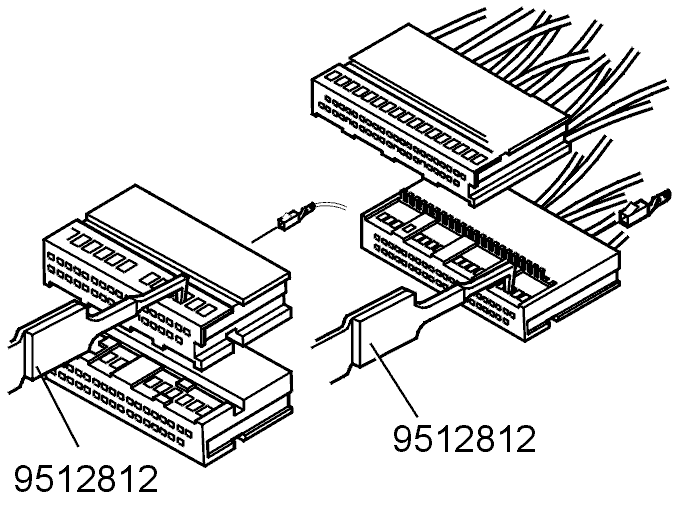

Откройте вторичный фиксатор.Снимите кабельный вывод.

Подсказка: Используйте инструмент🔧 DEMONTERINGSVERKTYG (FÄRGKOD: BRUN).

Вставьте новый кабельный вывод

Вставьте новый кабельный вывод в корпус розетки со стороны кабеля (в правильное положение). Слышен щелчок, когда он цепляется на место.Осторожно потяните за кабель, для того чтобы убедиться в прочности крепления.

Снова соберите разъем

Соберите вторичные фиксаторы и задвиньте разъем в центральный электрический блок.
