Применимость
| Модель | Двигатель | Год |
|---|---|---|
| S60 (-09) | — | 2001–2009 |
| S80 (-06) | — | 2001–2006 |
| V70 (00-08) | — | 2001–2008 |
| V70 XC (01-) / XC70 (-07) | — | 2001–2007 |
| XC90 | — | 2003–2015 |

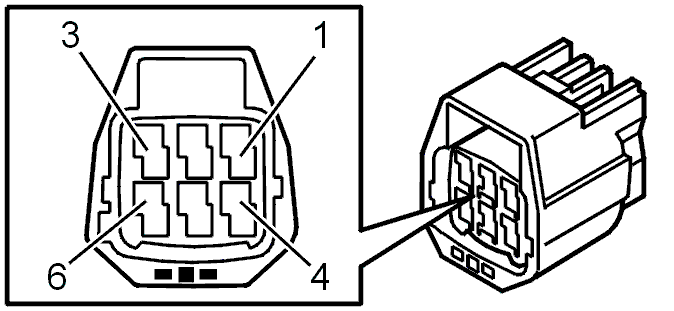

6-штырьковый разъем
Выводы #A1-#A60 модуля управления соответствуют выводам #A1-#A60 на измерительном блоке, выводы #A61-#A70 соответствуют выводам #B1-#B10 на измерительном
блоке.
| Вывод | Сигнал | Подсоединен к выводу # модуля управления |
|---|---|---|
| C1 | S1 | A50 |
| C2 | S2 | A68 |
| C3 | S3 | A48 |
| C4 | S4 | A47 |
| C5 | S5 | A66 |
| C6 |
