Разъем, разъем передачи данных, ремонт

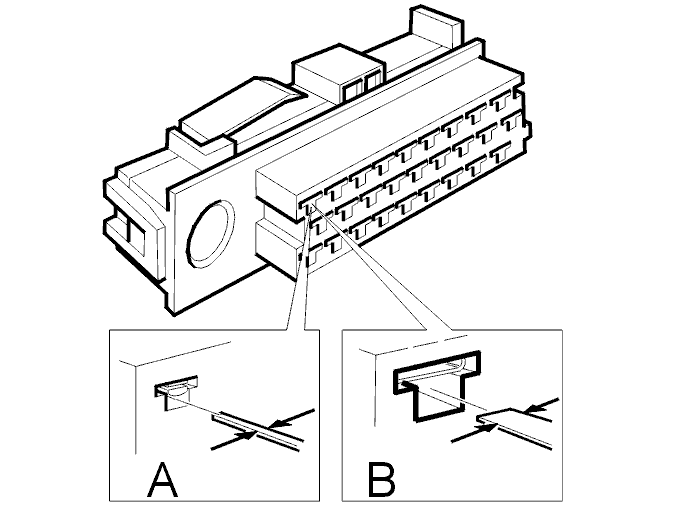

Специальные инструменты:🔧 DEMONTERINGSVERKTYG (FÄRGKOD: BLÅ)

Примечание: Так как иллюстрации в этой информации по техобслуживанию используются для различных модельных лет и / или моделей, могут иметь место некоторые расхождения. Несмотря на это, основная информация в иллюстрациях всегда правильная.

Откройте доступ к разъему передачи данных.

Вторичный фиксатор

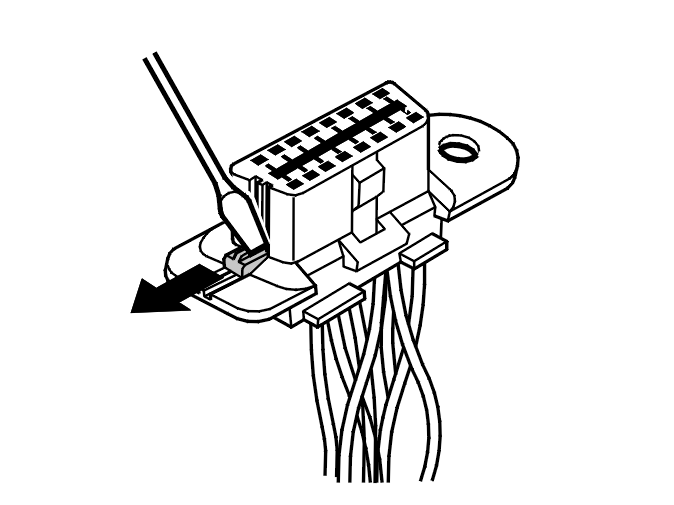

Вытяните вторичный фиксатор в сторону. Используйте отвертку-пробник, как показано на иллюстрации.

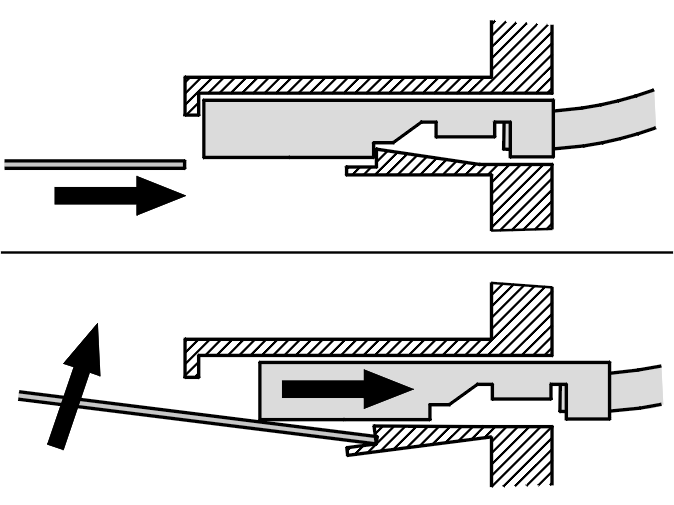

Используйте инструмент🔧 DEMONTERINGSVERKTYG (FÄRGKOD: BLÅ), чтобы снять фиксатор кабельного вывода, как показано на иллюстрации.Одновременно осторожно потяните кабель назад.

Первичный фиксатор

Убедитесь, что кабельный вывод не поврежден.Вдавите кабельный вывод в корпус.Убедитесь, что кабельный вывод должным образом зафиксировался, осторожно потянув за кабель.

Вторичный фиксатор

Вдавите вторичный фиксатор на место.
