Разъем, блок реле, ремонт

Специальные инструменты:🔧 DEMONTERINGSVERKTYG (FÄRGKOD: 0RANGE),🔧 DEMONTERINGSVERKTYG (FÄRGKOD: VIT),🔧 DEMONTERINGSVERKTYG.

Примечание: Так как иллюстрации в этой информации по техобслуживанию используются для различных модельных лет и / или моделей, могут иметь место некоторые расхождения. Несмотря на это, основная информация в иллюстрациях всегда правильная.

Откройте доступ к соответствующему блоку реле.Снимите соответствующие реле, записывая их положение.

Вторичный фиксатор

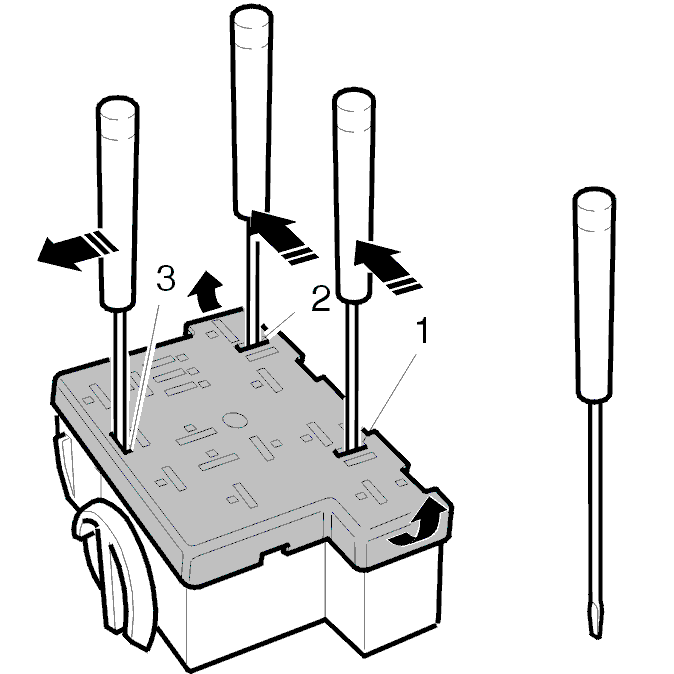

Разблокируйте соответствующий вторичный фиксатор, отрегулировав фиксаторы отверткой-пробником, как показано на иллюстрации.

Первичный фиксатор

Используйте инструменты🔧 DEMONTERINGSVERKTYG (FÄRGKOD: 0RANGE),🔧 DEMONTERINGSVERKTYG (FÄRGKOD: VIT), чтобы снять первичный фиксатор, как показано на иллюстрации.Одновременно осторожно потяните кабель назад.

Можно также использовать инструмент🔧 DEMONTERINGSVERKTYG, как показано на иллюстрации.

Первичный фиксатор

Убедитесь, что кабельный вывод не поврежден.Вдавите кабельный вывод в корпус.Убедитесь, что кабельный вывод должным образом зафиксировался, осторожно потянув за кабель.

Вторичный фиксатор

Вдавите вторичный фиксатор на место.

Установите реле.

Примечание: Соблюдайте расположение.

Установите соответствующий блок реле.
