Раздел 4 (1998)

Применимость

SAC (саморегулирующееся сцепление)

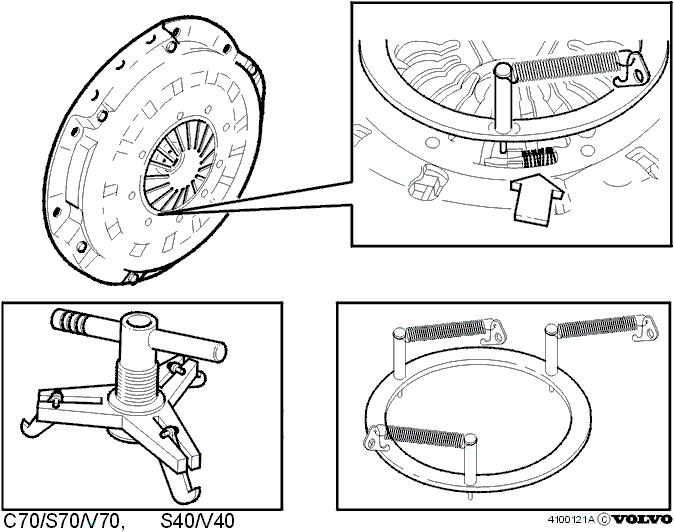

В отношении функционирования, нажимной диск и ведомый диск сцепления являются единым блоком.Нажимной диск является диском с диафрагменными пружинами. Однако, в сравнении с традиционным типом, нажимной диск имеет пластмассовое регулировочное кольцо. При появлении износа, регулировочное кольцо автоматически немного сдвигается, и за счет этого рабочий ход сцепления остается постоянным.Для работы со сцеплением необходимы два новых инструмента. Один - для сжатия нажимного диска перед его снятием, а другой - для фиксирования устройства автоматической регулировки перед его установкой.Ведомый диск сцепления не имеет демпферов кручения и поверхностей трения. Вместо этого, данные функции объединены в сдвоенный маховик.

Функция

Когда покрытие ведомого диска сцепления изнашивается, нормальное рабочее положение (шаг) нажимного диска изменяется, и давление разъединения сцепления увеличивается.На саморегулирующемся сцеплении регулировочное кольцо реагирует на износ ведомого диска сцепления. При наличии износа, регулировочное кольцо автоматически немного перемещается при активировании сцепления, регулируя опорную точку диафрагменной пружины. Это означает, что рабочий ход нажимного диска, а следовательно и давление включения, остаются постоянными.

Модификации

В S/V40, B4194T и B4204T могут использоваться следующие двигатели.

CSC (Концентрический рабочий цилиндр)

Введение CSC означает, что рабочий цилиндр объединен с подшипником выключения сцепления.CSC является более мощным, имеет лучшее центрирование подшипника выключения сцепления, и его легче установить.Втулочный подшипник/подшипник выключения сцепления и рабочий цилиндр объединены в CSC с помощью адаптера. Блок крепится к крышке коробки передач с помощью двух винтов. Не существует больше проблем со смазкой подшипников и поверхностей трения.Гидравлический канал от главного цилиндра подсоединяется к CSC при помощи адаптера. На адаптере установлен спускной штуцер. Доступ к адаптеру можно получить через старое отверстие для рычага выключения.

CSC используется на следующих моделях

Модель: S40/V40Двигатель: B4194TКоробка передач: M56
