Разборка узла коленчатого вала (B6284T, B6304S3)

Подготовка

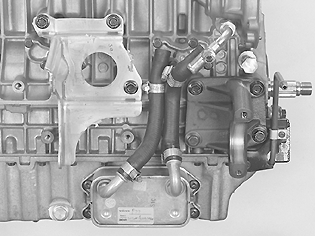

Снимите

• маслоуловитель.
• датчики детонации (KS).
• переднее крепление двигателя.
• кронштейн крепления коробки передач.
• гнездо подшипника правого приводного вала.
• масляный радиатор и резиновые уплотнения.

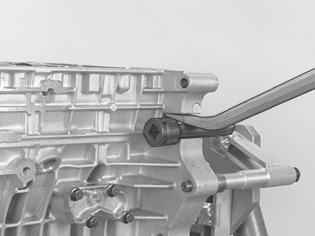

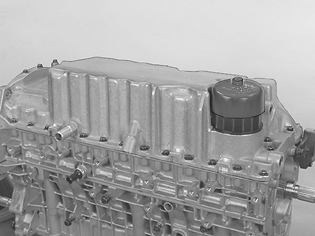

Снятие масляного фильтра / масляного поддона

Снимите масляный фильтр. Используйте инструмент 🔧 OLJEFILTERNYCKEL (D-VERSION).

Снимите

• нижний кронштейн реактивной тяги.
• оставшиеся винты, крепящие масляный насос к промежуточной секции.

Осторожно постучите по стороне масляного поддона резиновой киянкой.Вытащите масляный поддон.

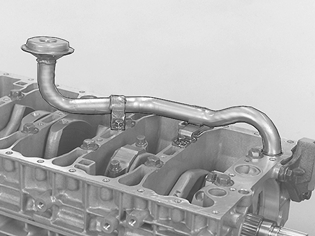

Снятие всасывающей трубки масляного насоса

Снимите всасывающую трубку.Снимите уплотнительные кольца с масляных каналов.Снимите винты, крепящие всасывающую трубку к промежуточной секции.Отсоедините / вытащите всасывающую трубку.Снимите уплотнительное кольцо всасывающей трубки.Проверьте трубку и сетчатый фильтр. Тщательно очистите.

Проверка маркировки

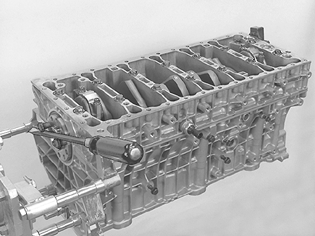

Установите два старых винта маховика / ведущего диска на заднем крае коленчатого вала.Поверните коленчатый вал таким образом, чтобы поршень в цилиндре 1 находился в нижней мертвой точке (BDC).Проверьте маркировку на наконечнике и шатунах и проверьте, как расположена маркировка (сторона выпуска / впуска). Запишите это.При необходимости пометьте кернером или кернером для нанесения номеров (см. раздел ниже).

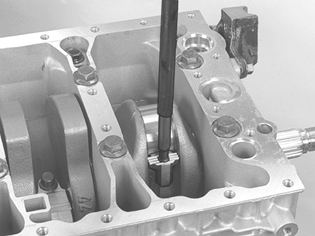

Снятие поршней с блока цилиндров

Выверните винты крышки шатуна.Снимите крышку. Убедитесь, что вместе с ней сошла крышка подшипника.

Осторожно: Крышки подшипников не являются взаимозаменяемыми.

Установите инструмент 🔧 HÅLLARE (BORTAGNING-KOLV/VEVSTAKE) B 200-B 6304 с резьбовым переходником 5746- 1 в шатун и выдавите шатун / поршень.Придерживайте рукой так, чтобы поршень не вывалился на пол и убедитесь, что крышка подшипника выходит вместе с поршнем.Положите поршень и шатун таким образом, чтобы их можно было установить снова в правильном цилиндре.Продолжайте таким же образом в цилиндрах 2, 3, 4, 5 и 6.

Осторожно: Крышки подшипников не являются взаимозаменяемыми.

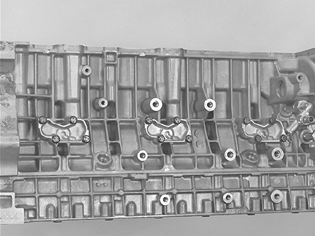

Снятие форсунок поршня

Снимите винты, крепящие крышки на блоке цилиндров.Выньте крышки.Снимите прокладки.Выньте форсунки для охлаждения поршней.Очистите поверхности прокладок на крышках / блоке цилиндров.

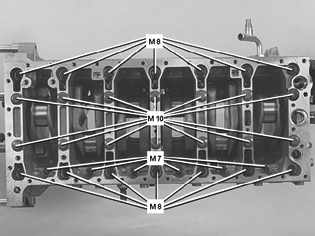

Снятие винтового соединения с промежуточной секции

Прежде всего, выверните винты М7 с промежуточной секции.Затем выверните винты М8. Начинайте с внешних кромок и продвигайтесь поочередно к центру.Таким же образом выверните винты М10.

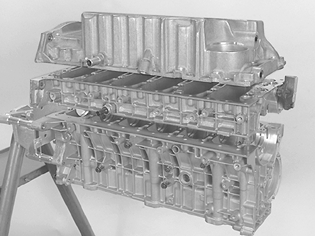

Отделение промежуточной секции от блока цилиндров

Осторожно подденьте промежуточную секцию из блока цилиндров таким образом, чтобы был зазор примерно в 6-8 мм.Затем осторожно выбейте (на стороне выпуска) промежуточную секцию резиновой киянкой.Выньте промежуточную секцию. Убедитесь, что вместе с ней вынимаются крышки подшипников промежуточной секции.

Осторожно: Крышки подшипников не являются взаимозаменяемыми.

Теперь нельзя поворачивать коленчатый вал.

Убедитесь, что винты маховика / ведущего диска, установленные ранее, затянуты должным образом. Поднимите их и переднюю часть коленчатого вала.Осторожно поднимите коленчатый вал вертикально вверх.Снимите оставшиеся крышки подшипников.

Примечание: Крышки подшипников для различных положений подшипников не являются взаимозаменяемыми.

Очистка

Очистите поверхности прокладок на блоке цилиндров, промежуточной секции и масляного поддона.Используйте лезвие или скребок для прокладок и растворитель для прокладок (номер 116 1440.

Внимание: При использовании растворителя для прокладок обязательно нужно пользоваться вытяжным шкафом или вытяжным вентилятором.
