Разборка стартера (1991, 1992)

Тяговое реле

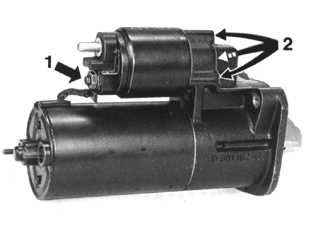

Отверните гайку (1) крепления провода к обмотке возбуждения.Выверните из тягового реле крепежные болты.

Крышка втулки

Снимите крышку с корпуса.

Корпус подшипника

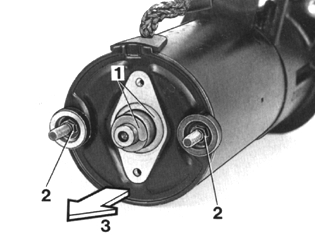

Снимите стопорные шайбы и прокладки, войлочную шайбу (1) и выверните две шпильки (2).Снимите корпус.

Корпус стартера

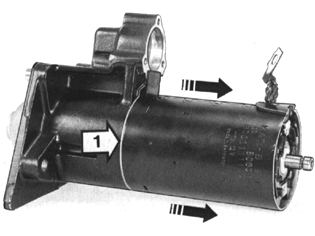

Снимите стартер с корпуса подшипника. Оставьте якорь в корпусе.

Якорь

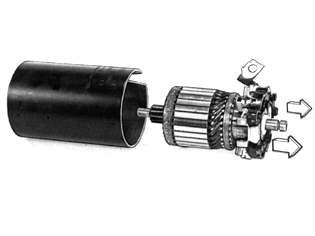

Выпрессуйте якорь из корпуса. Отметьте положение войлочной шайбы на валу.

Щетки

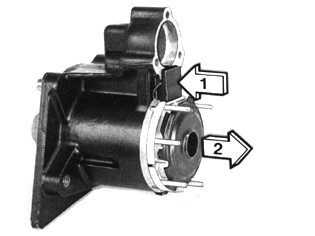

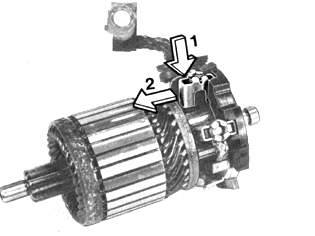

Снимите щетки с держателя.Отожмите держатель (1) вниз до освобождения стопорных язычков, а затем потяните (2) обратно и снимите держатель.

Планетарные шестерни и привод Bendix

Снимите резиновую шайбу (1).Снимите узел в сборе: шестерни, привод Bendix и рычаг привода.

Привод

Установите подходящую головку на ограничительное кольцо и сбейте его вниз.Снимите стопорное кольцо, ограничительное кольцо и привод.Будьте осторожны, чтобы не повредить пальцы сателлитов.Снимите рычаг привода.
