Разборка стартера (1991, 1992)

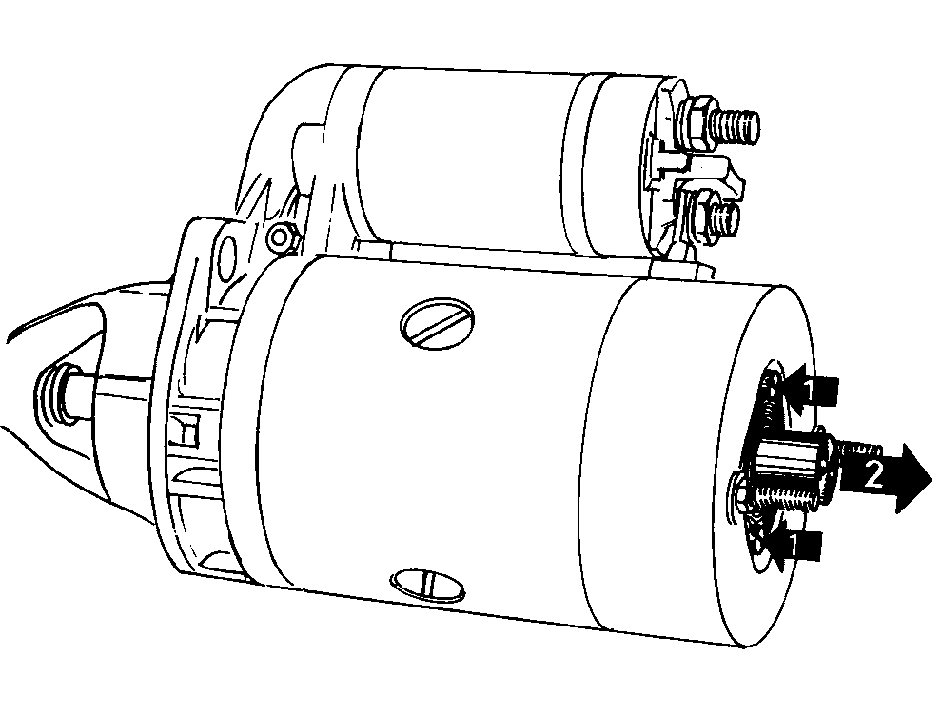

Колпачок втулки

Снимите колпачок с крышки задней втулки.

Очистите колпачок

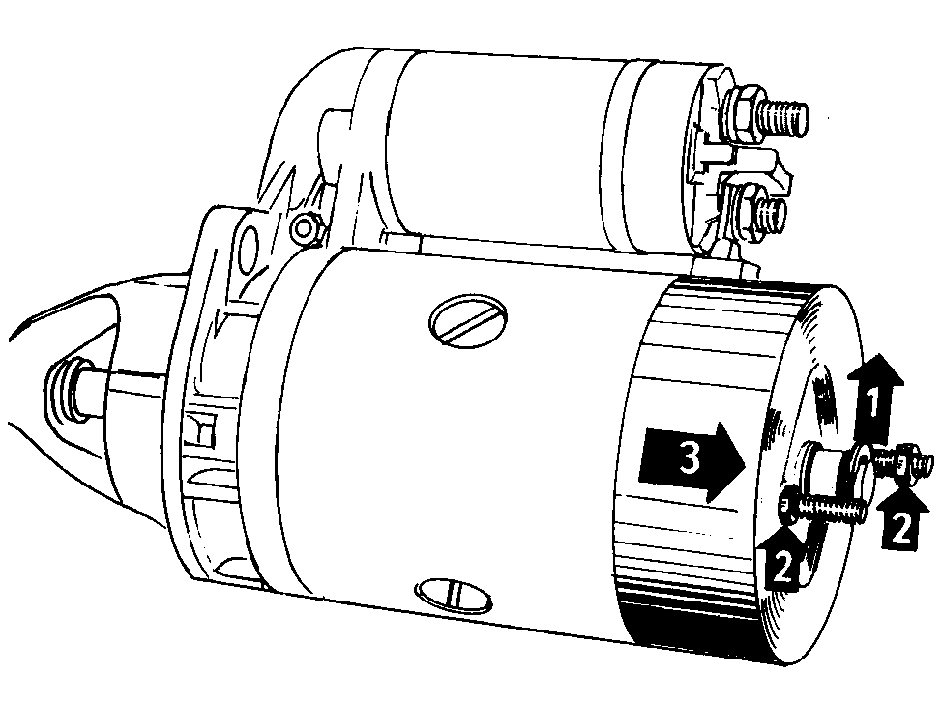

Снимите стопорные шайбы, прокладки и отверните две гайки.Снимите задний корпус.

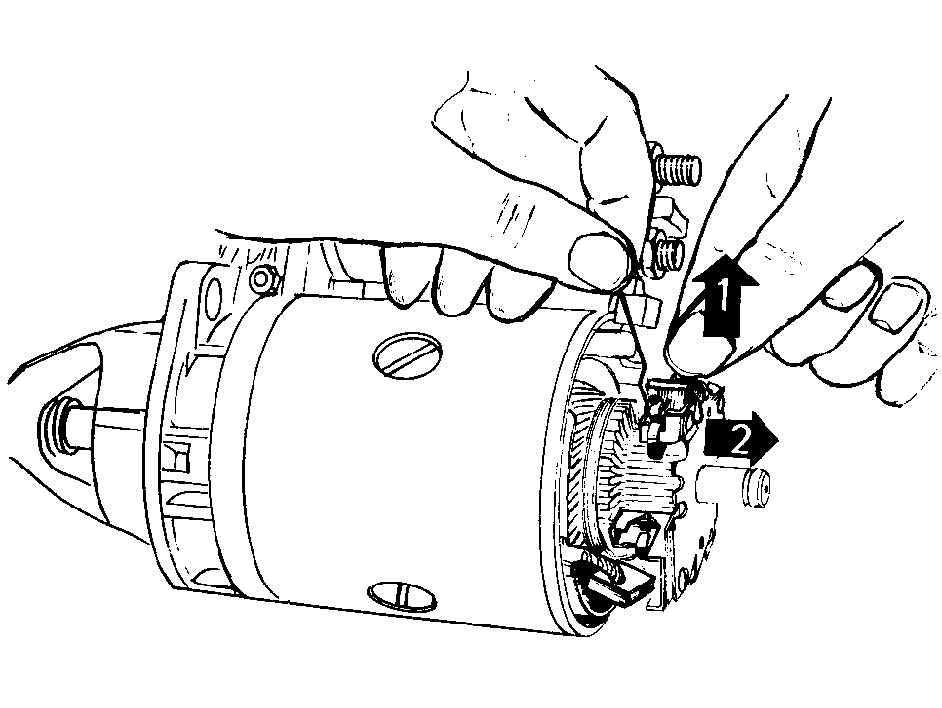

Щетки

Снимите щетки с держателя. При необходимости используйте стальную проволоку (2 мм).Снимите щеткодержатель.

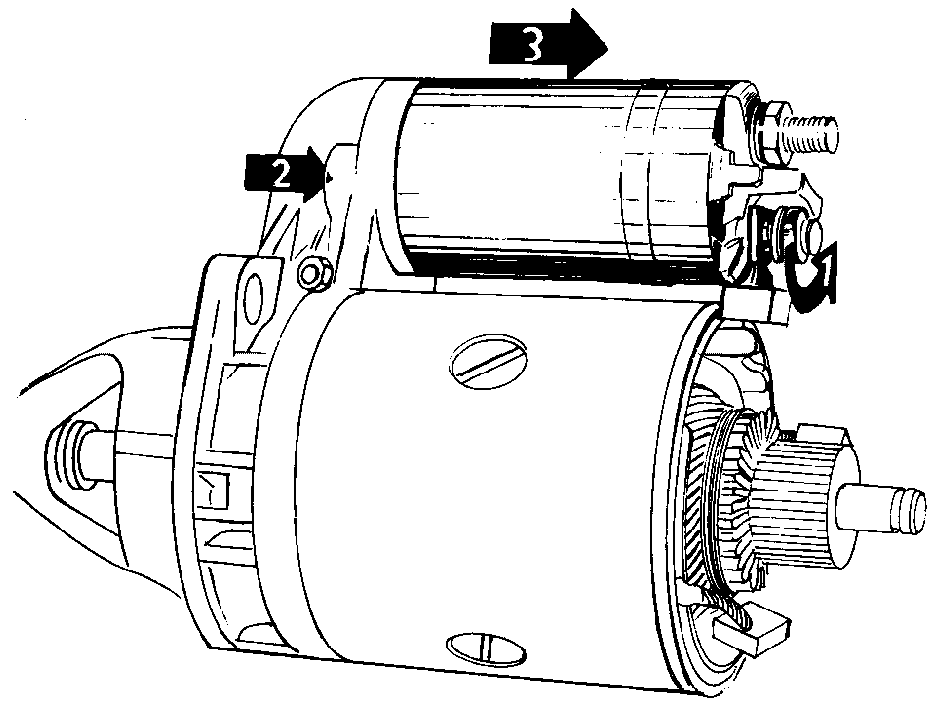

Тяговое реле

Отверните гайку крепления провода к обмотке возбуждения.Выверните из тягового реле крепежные болты.

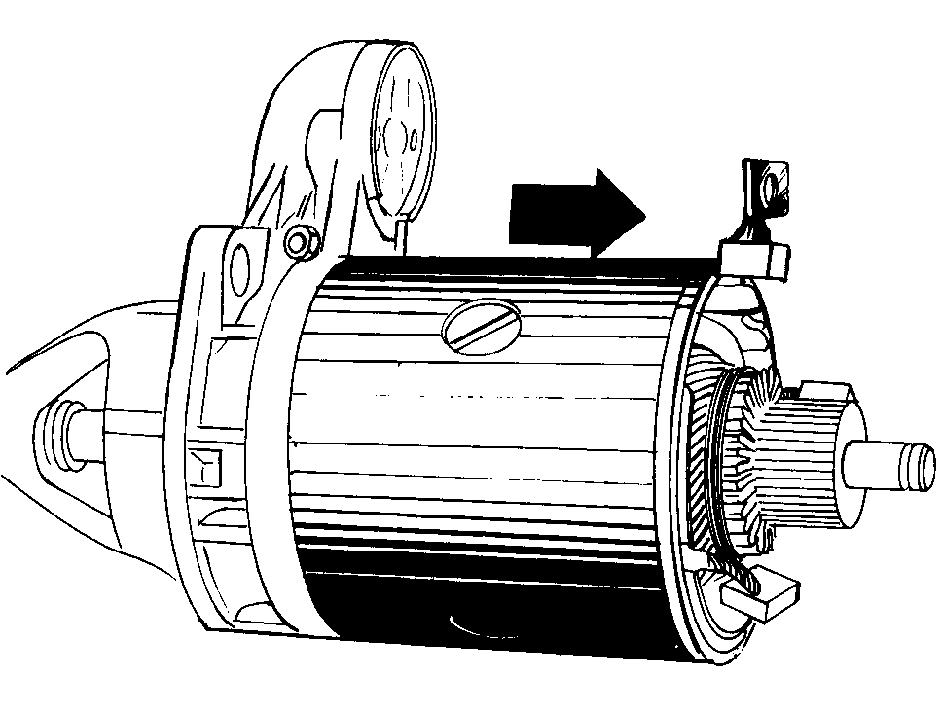

Корпус стартера

Снимите корпус стартера с якоря и корпуса подшипника со стороны привода.

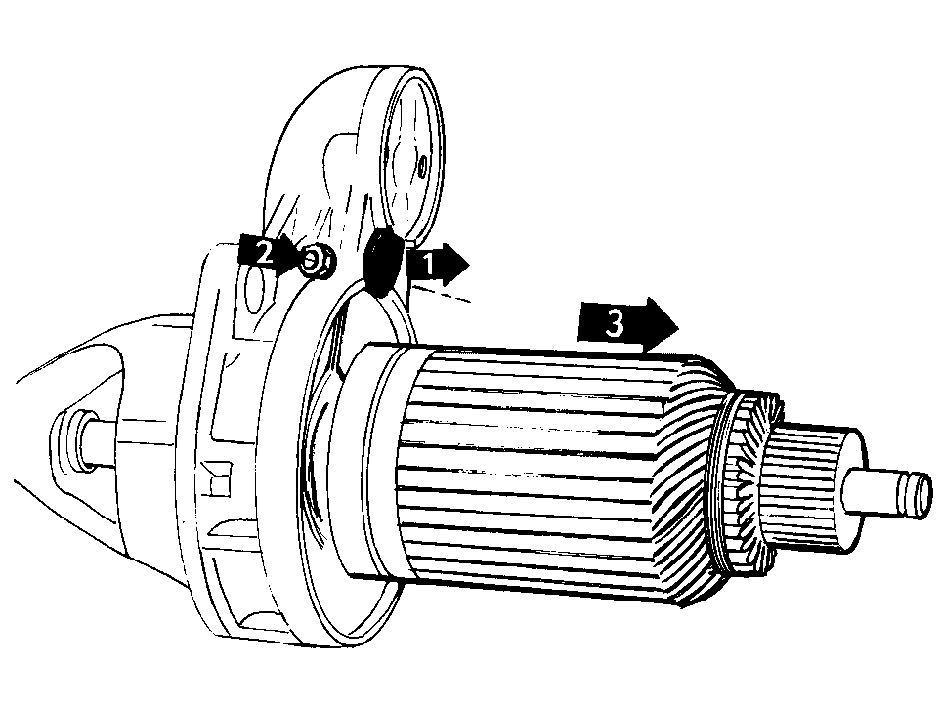

Якорь

Снимите:

1. резиновую и стальную шайбы
2. монтажный винт рычага привода
3. якорь и рычаг привода

Ограничительное кольцо

1. Сбейте ограничительное кольцо подходящей головкой
2. Снимите стопорную шайбу, ограничительное кольцо и привод.
