Разборка стартера (1991, 1992)

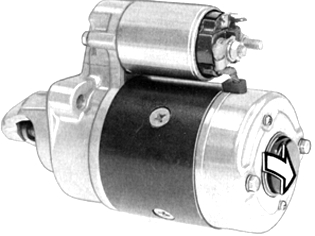

Колпачок втулки

Снимите колпачок с крышки при помощи отвертки.

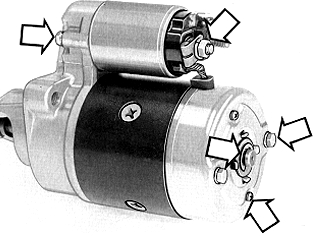

Крышка втулки и тяговое реле

Снимите стопорные шайбы, прокладки и выверните четыре болта.Снимите крышку.Снимите тяговое реле.

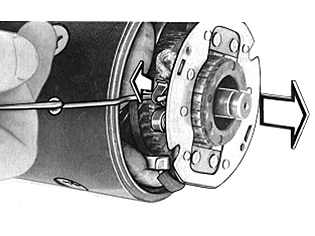

Графитные щетки

Снимите щетки с держателя. При необходимости используйте стальную проволоку (2 мм).Снимите щеткодержатель.

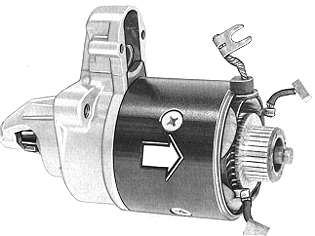

Корпус стартера

Снимите корпус стартера с якоря и корпуса подшипника со стороны ведущей шестерни.

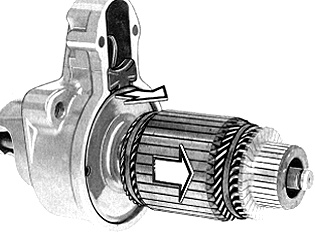

Якорь

Снимите:

1. резиновую и стальную шайбы
2. якорь и рычаг привода

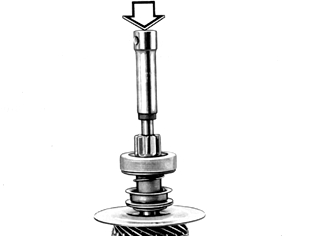

Ограничительное кольцо

1. Сбейте ограничительное кольцо подходящей головкой
2. снимите стопорную шайбу, ограничительное кольцо и привод.
