Разборка ременного привода (B6284T, B6304S3)

Регулировка двигателя согласно маркировке

Установите верхнюю крышку ремня распределительного механизма.Поверните коленчатый вал по часовой стрелке до тех пор, пока маркировка на шкиве ремня коленчатого вала и шкиве ремня распределительного механизма не совместятся с маркировкой на масляном насосе и верхней крышке ремня распределительного механизмаСнимите верхнюю крышку ремня распределительного механизма.

Снятие демпфера вибрации

Выверните 4 винта. Используйте центральную гайку коленчатого вала в качестве упора.Установите упор 🔧 MOTHÅLL (SVÄNGNINGSDÄMPARE)B6304 B5254 и выверните центральную гайку.Снимите упор 999 5433.Освободите / вытащите шкив ремня вспомогательных агрегатов.

Снятие ремня распределительного механизма

Сначала выверните верхний винт успокоителя / натяжного устройства и ослабьте нижний винт.Удерживайте центральную заглушку блока переменной синхронизации клапанов с помощью ТХ 55 и поверните элемент натяжного устройства / успокоителя так, чтобы освободился поршень.

Снимите

• нижний винт.
• успокоитель натяжного устройства.
• ремень распределительного механизма.

Осторожно отпустите упор и дайте блоку переменной синхронизации клапанов повернуться назад на место.

Установка успокоителя натяжного устройства

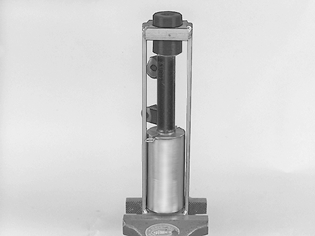

Убедитесь в отсутствии видимых утечек.Сожмите успокоитель натяжного устройства с помощью инструмента 🔧 KOMPRIMERINGSVERKTYG (SPÄNN/DÄMPELEM)B6304,B5254.Поместите успокоитель натяжного устройства в инструмент и заверните центральную гайку инструмента вниз.Подождите, пока он не зажмется, и установите стопорный штифт в поршень.

Примечание: При наличии утечки или при отсутствии сопротивления при сжатии или, если его невозможно вставить, успокоитель натяжного устройства следует заменить.

Снятие шкива коленчатого вала

Используйте съемник 🔧 AVDRAGARE (MEDBRINGARE) M45-M47 II. и два винта М10 х 50 мм с шайбами.Стяните шкив привода распределительного механизма.

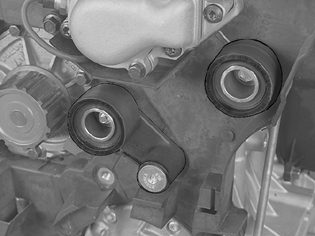

Снятие натяжного устройства ремня и холостого шкива

Снимите натяжное устройство ремня и холостой шкив.Проверьте вращающуюся поверхность и подшипники.Проверьте на наличие шума. Проверьте на наличие люфта в подшипниках.Убедитесь, что вращающиеся поверхности гладкие и чистые.

Снятие масляного насоса

Снимите

• топливопровод.
• защитное устройство ремня с масляного насоса.
• четыре винта масляного насоса.

Осторожно вытащите масляный насос. Используйте зубило для нарезки канавок со стопорными выступами.Осторожно проведите масляный насос мимо конца коленчатого вала.Осторожно очистите поверхность прокладки и сопрягаемые поверхности.

Проверка масляного насоса

Разберите масляный насос.Очистите и проверьте все компоненты.Проверьте на наличие повреждений и износа.В особенности проверьте серповидную вставку (поверхность между контурами всасывания и давления).В случае неисправности замените масляный насос.Соберите масляный насос.

Снятие насоса охлаждающей жидкости

Выверните винты.Осторожно сбейте шкив насоса резиновой киянкой.Освободите насос.Осторожно очистите поверхность прокладки и сопрягаемые поверхности.

Снятие термостата / корпуса термостата

Снимите крышку над термостатом (Тх40).Вытащите термостат и снимите прокладку.Выверните винт кабельного канала датчика температуры охлаждающей жидкости.Снимите корпус термостата с головки цилиндров.Осторожно очистите поверхность прокладки и сопрягаемые поверхности.

Проверка функции открытия термостата

Термостат можно проверить в теплой воде.Максимальное открытие в воде, имеющей температуру открывания, должно произойти в течение 2 минут.
