Разборка ременного привода (B6284T, B6294S, B6294S2)

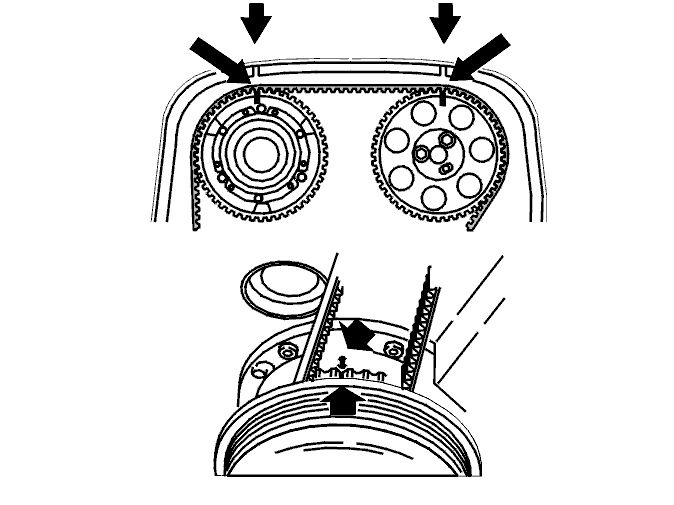

Регулировка двигателя согласно маркировке

Установите верхнюю крышку ремня распределительного механизма.Поверните коленчатый вал по часовой стрелке до тех пор, пока отметки на шкиве ремня коленчатого вала и шкиве ремня распределительного механизма не совместятся с отметками на масляном насосе и верхней крышке ремня распределительного механизмаСнимите верхнюю крышку ремня распределительного механизма.

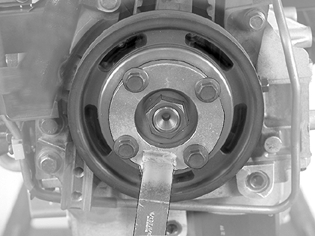

Снятие демпфера вибрации

Выверните 4 винтов. Используйте центральную гайку коленчатого вала в качестве упора.Установите упор 🔧 MOTHÅLL (SVÄNGNINGSDÄMPARE)B6304 B5254. Снимите центральную гайку.Уберите упор 999 5433.Освободите / вытащите шкив ремня вспомогательных агрегатов.

Снятие ремня распределительного механизма

Слегка ослабьте центральный винт натяжного устройства ремня.Держите центральный винт на месте. Поверните эксцентрик на натяжном устройстве против часовой стрелки в положение 10 часов при помощи ключа-шестигранника на 6 мм.Отцепите и снимите ремень распределительного механизма.

Осторожно: Не проворачивайте распределительные валы или коленчатый вал, когда ремень распределительного механизма снят.

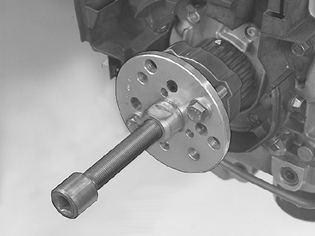

Снятие шкива коленчатого вала

Используйте съемник 🔧 AVDRAGARE (MEDBRINGARE) M45-M47 II. и два 50 мм винта M10 с шайбами.Стяните шкив привода распределительного механизма.

Осторожно: Коленчатый вал не должен проворачиваться.

Снятие натяжного устройства ремня и холостого шкива

Снимите натяжное устройство ремня и холостой шкив.Проверьте вращающуюся поверхность и подшипники.Проверьте на наличие шума. Проверьте на наличие люфта в подшипниках.Убедитесь, чтобы вращающиеся поверхности были гладкими и чистыми.

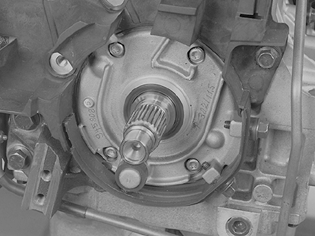

Снятие масляного насоса

Снимите

• нагнетающий топливопровод
• защиту ремня с масляного насоса
• четыре винта масляного насоса.

Осторожно вытащите масляный насос. Используйте зубило для нарезки канавок со стопорными выступами.Осторожно проведите масляный насос мимо конца коленчатого вала.Осторожно очистите прокладочную поверхность и сопрягаемые поверхности.

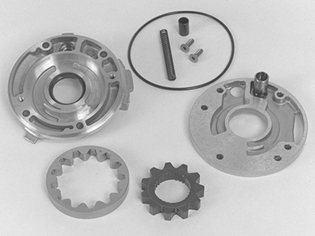

Проверка масляного насоса

Разберите масляный насос.Очистите и проверьте все компоненты.Проверьте на наличие повреждений и износа.В особенности проверьте серповидную вставку (поверхность между контурами всасывания и давления).В случае неисправности замените масляный насос.Соберите масляный насос.Затяните винты. Затяните до 6 Н·м.

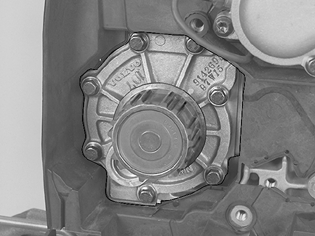

Снятие насоса охлаждающей жидкости

Выверните винты.Осторожно сбейте шкив насоса резиновой киянкой.Освободите насос.Осторожно очистите прокладочную поверхность и сопрягаемые поверхности.

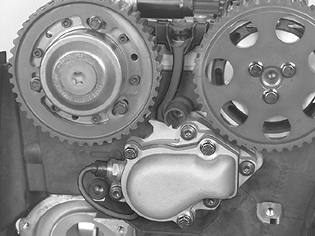

Снятие термостата и корпуса термостата

Снимите крышку над термостатом (Tx40).Вытащите термостат и снимите прокладку.Выверните винт кабельного канала датчика температуры охлаждающей жидкости.Снимите корпус термостата с головки цилиндров.Осторожно очистите прокладочную поверхность и сопрягаемые поверхности.

Проверка функции открытия термостата

Термостат можно проверить в теплой воде.Максимальное открытие в воде, имеющей температуру открывания, должно произойти в течение 2 минут.
