Применимость
| Модель | Двигатель | Год |
|---|---|---|
| C70 Conv (-05) | B5244S | 2000 |
| C70 Coupe (-02) | B5244S | 2000 |
| S60 (-09) | B5244S | 2001–2009 |
| S60 (-09) | B5244S2 | 2001–2009 |
| S60 (-09) | B5244S6 | 2003–2006 |
| S60 (-09) | B5244SG | 2002–2008 |
| S60 (-09) | B5244SG2 | 2002–2005 |
| S70 | B5202FS | 1999 |
| S70 | B5234FS | 1999 |
| S70 | B5244S | 2000 |
| S70 | B5244S2 | 2000 |
| S70 | B5244SG | 2000 |
| S70 | B5244SG2 | 2000 |
| S70 | B5252FS | 1999 |
| S70 | B5254S DENSO | 1999 |
| S70 | GB5252S | 1999 |
| S80 (-06) | B5244S | 1999–2006 |
| S80 (-06) | B5244S2 | 1999–2006 |
| S80 (-06) | B5244SG | 2001–2006 |
| S80 (-06) | B5244SG2 | 2002–2005 |
| V70 (-00) | B5202FS | 1999 |
| V70 (-00) | B5234FS | 1999 |
| V70 (-00) | B5244S | 2000 |
| V70 (-00) | B5244S2 | 2000 |
| V70 (-00) | B5244SG | 2000 |
| V70 (-00) | B5244SG2 | 2000 |
| V70 (-00) | B5252FS | 1999 |
| V70 (-00) | B5254S DENSO | 1999 |
| V70 (-00) | GB5252S | 1999 |
| V70 (00-08) | B5244S | 2001–2008 |
| V70 (00-08) | B5244S2 | 2001–2008 |
| V70 (00-08) | B5244S6 | 2003–2006 |
| V70 (00-08) | B5244SG | 2001–2008 |
| V70 (00-08) | B5244SG2 | 2002–2005 |
Специальные инструменты
- 🔧 AVDRAGARE (MEDBRINGARE) M45-M47 II.
- 🔧 MOTHÅLL (SVÄNGNINGSDÄMPARE)B6304 B5254
Примечание: Так как иллюстрации в этой информации по техобслуживанию используются для различных модельных лет и / или моделей, могут иметь место некоторые расхождения. Несмотря на это, основная информация в иллюстрациях всегда правильная.
Регулировка двигателя согласно маркировке
Установите верхнюю крышку ремня распределительного механизма.Поверните коленчатый вал по часовой стрелке до тех пор, пока маркировка на шкиве ремня коленчатого вала и шкиве ремня распределительного механизма не совместятся с маркировкой на масляном насосе и верхней крышке ремня распределительного механизмаСнимите верхнюю крышку ремня распределительного механизма.
Снятие демпфера вибрации
Выверните 4 винта. Используйте центральную гайку коленчатого вала в качестве упора.Установите упор 🔧 MOTHÅLL (SVÄNGNINGSDÄMPARE)B6304 B5254. Снимите центральную гайку.Уберите упор 999 5433.Ослабьте демпфер вибраций.
Снятие ремня распределительного механизма
Натяжитель ремня имеется в двух вариантах.До номера двигателя 3188688 включительно эксцентрик должен поворачиваться по часовой стрелке при снятии.Начиная номера двигателя 3188689 включительно, эксцентрик должен поворачиваться против часовой стрелки, чтобы снять натяжение ремня.Слегка ослабьте центральный винт натяжного устройства ремня.Удерживайте центральный винт зафиксированным и поворачивайте эксцентрик на натяжителе при помощи шестигранника на 6 мм, пока он не будет в положении 10 часов (по часовой стрелке) или 14 часов (против часовой стрелки) в зависимости от модели.Снимите ремень распределительного механизма со шкива привода распределительного механизма распределительных валов.Снимите ремень распределительного механизма.
Снятие шкива коленчатого вала
Используйте съемник 🔧 AVDRAGARE (MEDBRINGARE) M45-M47 II. и два винта 45 мм M8 с шайбами.Стяните шкив привода распределительного механизма.
Осторожно: Коленчатый вал нельзя поворачивать!
Снятие натяжного устройства ремня и холостого шкива
Снимите натяжное устройство ремня и отводной ролик.Проверьте вращающуюся поверхность и подшипники.Проверьте на наличие шума. Проверьте на наличие люфта в подшипниках.Убедитесь, чтобы вращающиеся поверхности были гладкими и чистыми.

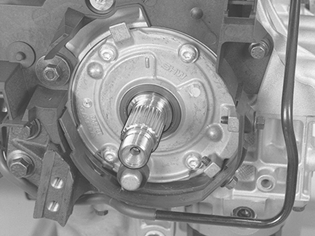

Снятие масляного насоса
Снимите защитное устройство ремня с масляного насоса.Выверните четыре винта масляного насоса.Осторожно вытащите масляный насос. Используйте зубило для нарезки канавок со стопорными выступами.Осторожно проведите масляный насос мимо конца коленчатого вала.Осторожно очистите поверхность прокладки и сопрягаемые поверхности.
Проверка масляного насоса
Разберите масляный насос.Очистите и проверьте все компоненты.Проверьте на наличие повреждений и износа.В случае неисправности замените масляный насос.Соберите масляный насос. Затяните до 6 Нм.
Снятие насоса охлаждающей жидкости / крышки распределительного механизма
Выверните винты.Осторожно сбейте шкив насоса резиновой киянкой.Освободите насос.Осторожно очистите поверхность прокладки и сопрягаемые поверхности.Снимите внутреннюю крышку ремня распределительного механизма.

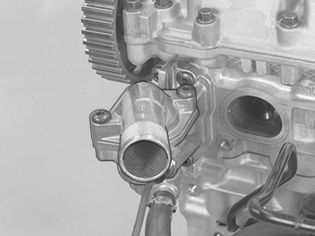

Снятие термостата / корпуса термостата
Снимите крышку над термостатом (Tx40).Выньте термостатСнимите шланг вентиляции картера с водяным обогревом.Снимите корпус термостата с головки цилиндров.Осторожно очистите поверхность прокладки и сопрягаемые поверхности.Снимите топливопровод высокого давления.
Проверка функции открытия термостата
Термостат можно проверить в теплой воде.Максимальное открытие в воде, имеющей температуру открывания, должно произойти в течение 2 минут.
| Маркировка 90° С |
|---|
| Начинает открываться при 90°C |
| Полностью открыт при 105°C |
