Разборка коробки передач (1996, 1997)

Общая информация

Коробка передач расположена на универсальном стенде 🔧 GOLVSTATIV (TILL FIXTURER) с зажимным приспособлением коробки передач 🔧 FIXTUR (VÄXELLÅDA) M50/407E.

Подготовка

Снимите:

• выключатель обратного хода
• сливную пробку
• заглушку заливной горловины/отверстия для проверки уровня
• выжимной подшипник, вилку и резиновое уплотнение.

Примечание: Накройте отверстие корпуса треножного соединения тряпкой.

Снятие крышки

Выверните болты и осторожно снимите крышку, чтобы не допустить повреждения маслопровода на крышке.Снимите уплотнительное кольцо.

Снятие болта и контргайки

Версия 1:
Задействуйте две передачи: сначала задействуйте передачу заднего хода, а затем надвиньте муфту включения 5-й передачи на шестерню.

Снимите:

• болт (1)
• прокладку (2)
• контргайку (3).

Версия 2:
Задействуйте две передачи: сначала задействуйте 5-ю передачу, а затем передачу заднего хода.

Снимите:

• болт (1)
• контргайку (2)
• специальное кольцо (3).

Снятие вилки переключения вместе с муфтой включения 5-й передачи

Подоприте вал переключателя и уберите пружинный штифт при помощи кернера.Легкими ударами сбейте вилку переключения (4) вместе с муфтой включения (5) с вала переключателя.

Примечание: Не потеряйте пружинный штифт.

Снятие шестерни с первичного вала

Установите съемник 🔧 AVDRAGARE (5:E VÄXELNS DREV SENT UTFÖR.) M50-JC5 под зубцы ступицы cинхронизатора.Стяните ступицу cинхронизатора с вала.

Снимите:

• шестерню (6)
• втулку подшипника (7)
• стопорное кольцо (8).

Cнятие шестерни 5-й передачи

Установите съемник 🔧 AVDRAGARE (DEMONT-5:ANS DREV) M50 407E на шестерню 5-й передачи.Стяните шестерню с вала.

Снятие блокировочной пружины и шаровой опоры с селекторного вала передачи заднего хода

Снимите крышку и выньте блокировочную пружину и шаровую опору.

Примечание: Не потеряйте блокировочную пружину и шаровую опору.

Снятие установочного штифта с шестерни 5-й передачи

Отвинтите и снимите установочный штифт.

Примечание: Не потеряйте регулировочное кольцо (если установлено).

Разъединение коробки передач и корпуса сцепления

Выверните оставшиеся болты.Легкими ударами разъедините два корпуса.

Примечание: Коробка передач с ограничением скорости заднего хода на вале.

При разъединении двух корпусов, нажмите селекторный вал 5-й передачи вниз.

Осторожно обращайтесь с пружиной и шаровой опорой.

Снимите корпус коробки передач.Обратите внимание на прокладочное кольцо на вторичном вале, если установлено.

Примечание: При снятии корпуса коробки передач удерживайте блокировочные пружины и шаровые опоры обоих селекторных валов на месте при помощи двух гайковертов шестигранных гаек.

Вынимание селекторного вала 5-й передачи из корпуса коробки передач, если установлен

Выньте селекторный вал (9) из корпуса коробки передач.

Примечание: Поймайте блокировочную пружину и шаровую опору, и отложите их в сторону.

Снятие магнита с корпуса сцепления

Снимите магнит с корпуса сцепления.

Снятие селекторного вала 5-й передачи на вале заднего хода (с ограничением скорости заднего хода на вале заднего хода)

Поднимите:

• вал передачи заднего хода
• тормозную систему и выньте из корпуса.

Снимите селекторный вал 5-й передачи с тормозом.

Снятие селекторного вала 1-й и 2-й передачи

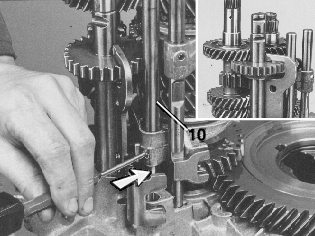

Накройте ведомую шестерню дифференциала тряпкой.Выбейте кернером пружинный штифт как можно дальше.Переведите 3-ю и 4-ю передачу в нейтральную.Поднимите вал передачи заднего хода как можно выше и выньте селекторный вал (10).

Примечание: Подвиньте установочный штифт к передаче заднего хода насколько возможно. Осторожно обращайтесь с маленьким установочным штифтом в селекторном вале.

Снятие селекторного вала передачи заднего хода

Поднимите первичный и вторичный валы.Выньте селекторный вал передачи заднего хода из корпуса сцепления.

Примечание: Удерживайте вторичный вал внизу.

Снятие установочных штифтов

Выньте три установочных штифта и стопорный штифт из селекторного вала 1-й и 2-й передачи.

Снятие первичного и вторичного валов

Выньте оба вала вместе с селекторным валом из корпуса сцепления.

Примечание: Снимите установочный штифт.

Снятие пружинного штифта с вилки переключения

Выньте пружинный штифт из вилки переключения 1-й и 2-й передачи.

Снятие пластмассовой крышки с шарового шарнира выжимной вилки

Снимите пластмассовую крышку с шарового шарнира выжимной вилки.
