Разборка и сборка первичного вала

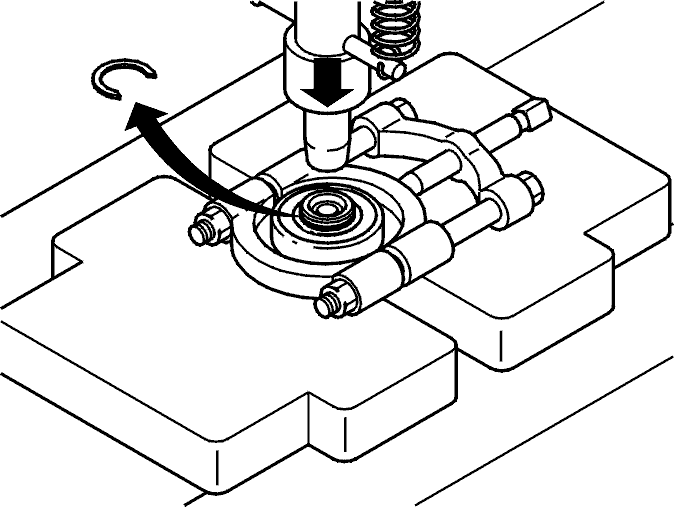

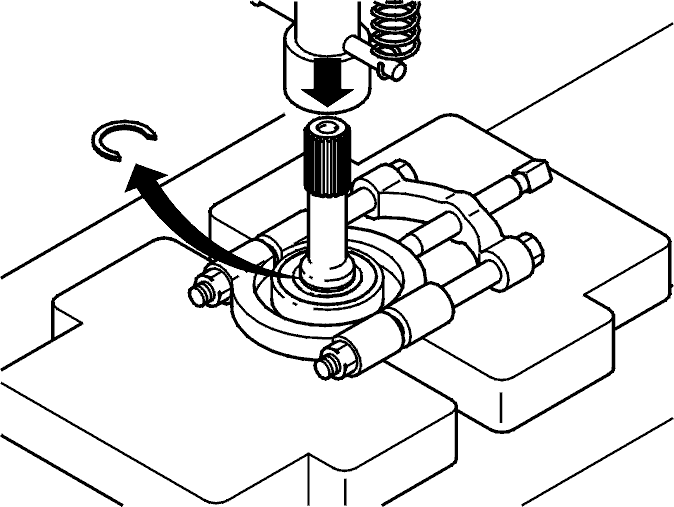

Снятие роликового подшипника с первичного вала

Снимите стопорное кольцо.Выдавите вал из роликового подшипника. Используйте стандартный съемник.

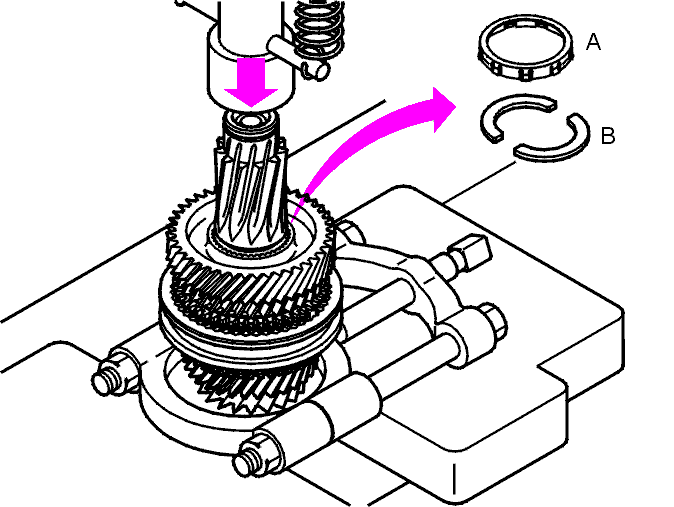

Снятие шестерен 3-й, 4-й и 5-й передачи

Снимите стопорное кольцо (А).Снимите 2 упорных шайбы (В).Подоприте 3-ю передачу при помощи стержней или используйте стандартный съемник.Выдавите вал из шестерни.Снимите две крышки подшипника.

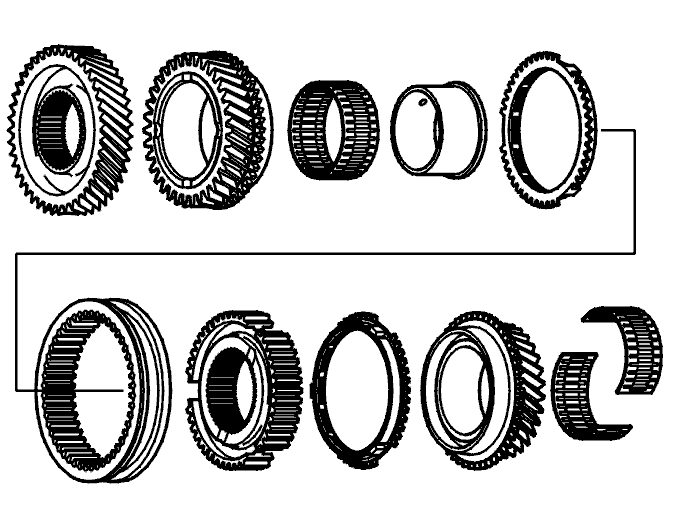

Разборка шестерен

Разъедините все компоненты: синхронизирующие кольца, ступицы со втулками и приводы.

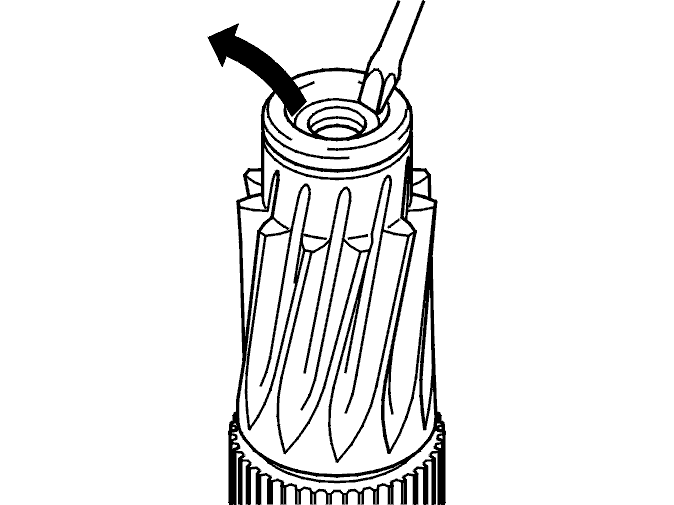

Снятие уплотнительного кольца с первичного вала

Снимите уплотнительное кольцо с вала. Используйте отвертку.

Снятие верхнего подшипника с первичного вала

Снимите стопорное кольцо.Выдавите вал из подшипника. Используйте стандартный съемник.

Установка верхнего подшипника первичного вала

Вдавите подшипник на первичный вал. Используйте специальный инструмент 🔧 DORN (MONT-TÄTNING IN/UTGÅENDE AXEL) AW,BW,ZF.Измерьте расстояние между подшипником и первичным валом, чтобы определить правильную толщину стопорного кольца.Установите новое стопорное кольцо, толщина которого создаст отрицательный зазор в -0,01 - -0,12 ммУстановите стопорное кольцо. Убедитесь, что совмещение правильное.

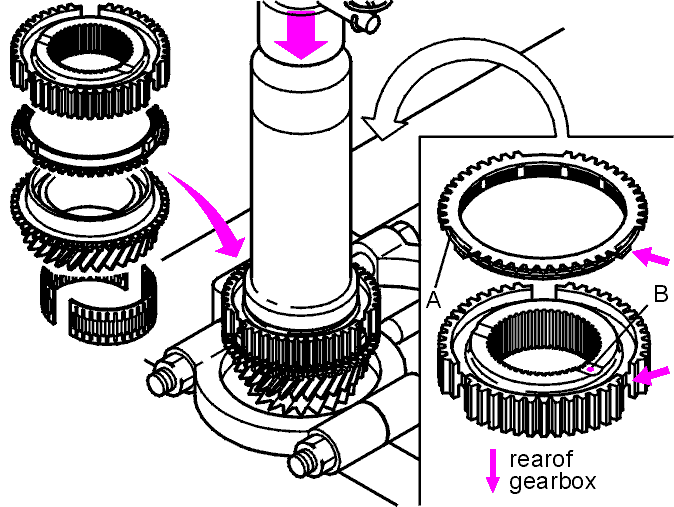

Установка шестерни 3-й передачи и ступицы cинхронизатора

Установите:

• половинный сегмент игольчатого подшипника на первичный вал
• шестерню 3-ей передачи
• пружину (А) на cинхронизирующее кольцо. Поместите кольцо на шестерню
• синхронизирующее кольцо должно быть повернуто так, как показано на иллюстрации. Конец (В) должен быть направлен в ту же сторону, что и передний первичный вал.

Примечание: Убедитесь, что вал вращается ровно и тихо.

Вдавите ступицу на первичный вал. Используйте специальный инструмент 🔧 DORN (M5M42 S/V40).

Примечание: Убедитесь, что cинхронизирующее кольцо не заклинивает, когда вдавливается ступица.

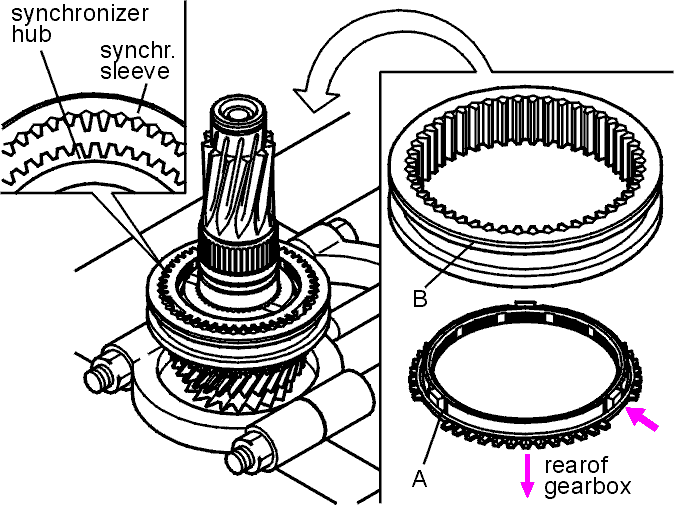

Установка втулок cинхронизатора 3-й и 4-й передачи

Установите втулку cинхронизатора на ступицу, как показано на иллюстрации. Канавка (В) во втулке должна быть направлена к передней части первичного вала.Установите cинхронизирующее кольцо так, чтобы секция ступицы, имеющая глубокую канавку, была совмещена с выступающими зубьями на втулке.Установите пружину (А) на cинхронизирующее кольцо. Поместите кольцо в отверстие в ступице.

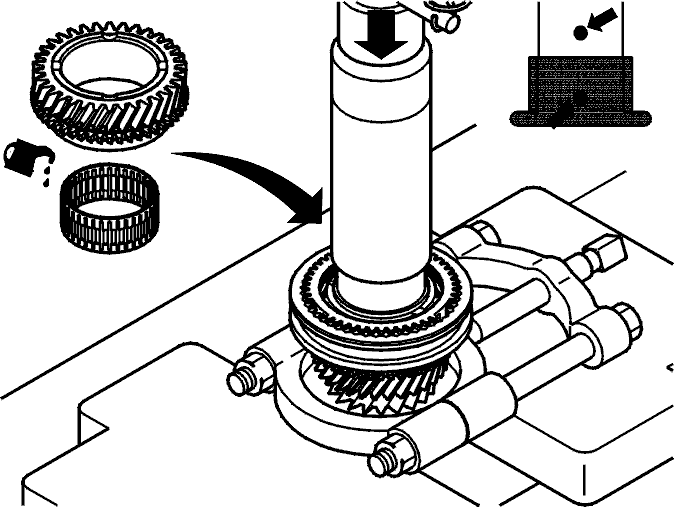

Установка втулки подшипника 4-й передачи

Примечание: Убедитесь, что смазочное отверстие подшипника правильно расположено по отношению к отверстию в первичном вале во время установки.

Установите подшипник в правильное положение на вале. Вдавите подшипник. Используйте специальный инструмент 🔧 DORN (M5M42 S/V40).

Установите:

• игольчатый подшипник
• шестерню 4-й передачи.

Примечание: Синхронизирующее кольцо

Примечание: Убедитесь, что вал вращается ровно и тихо.

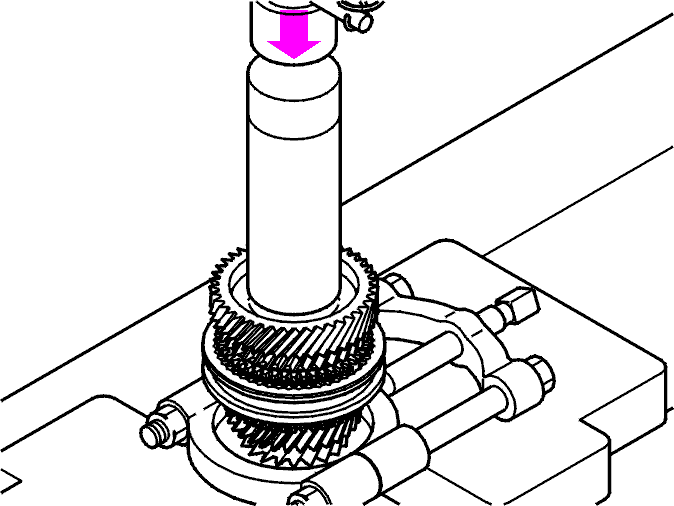

Установка шестерни 5-й передачи

Установите шестерню 5-й передачи. Вдавите шестерню на вал. Используйте специальный инструмент 🔧 DORN (M5M42 S/V40).

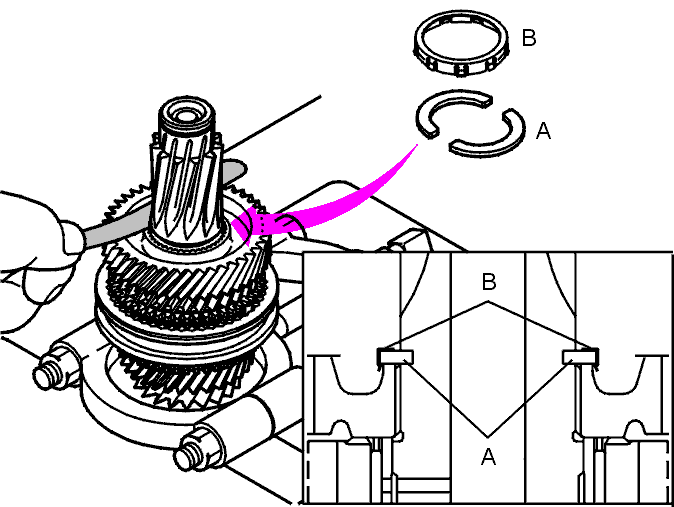

Измерение и установка упорной шайбы и стопорных колец

Измерьте расстояние между ступицей и первичным валом, чтобы определить правильную толщину упорных шайб.Bыберите и установите упорную шайбу (А), чтобы обеспечить отрицательный зазор в первичном вале шестерни 5-й передачи. Принимаемое по умолчанию значение: - 0,01 - - 0,09 мм.

Установите:

• необходимые упорные шайбы (А), чтобы достичь принимаемого по умолчанию значения
• новое стопорное кольцо (В) на шестерню 5-й передачи. Используйте специальный инструмент 🔧 DORN (M5M42 S/V40).

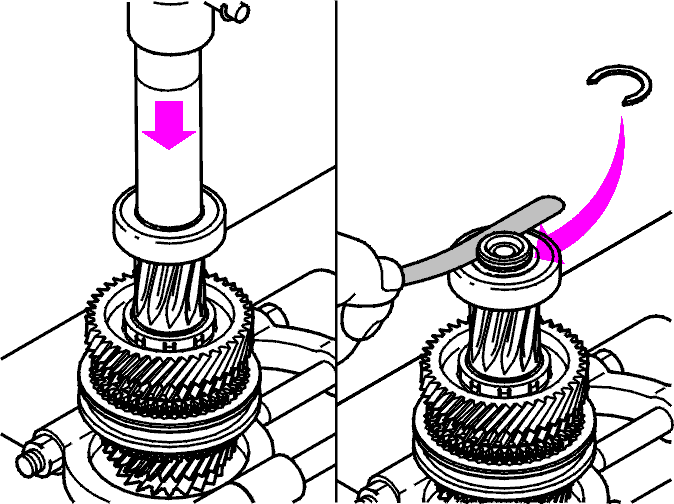

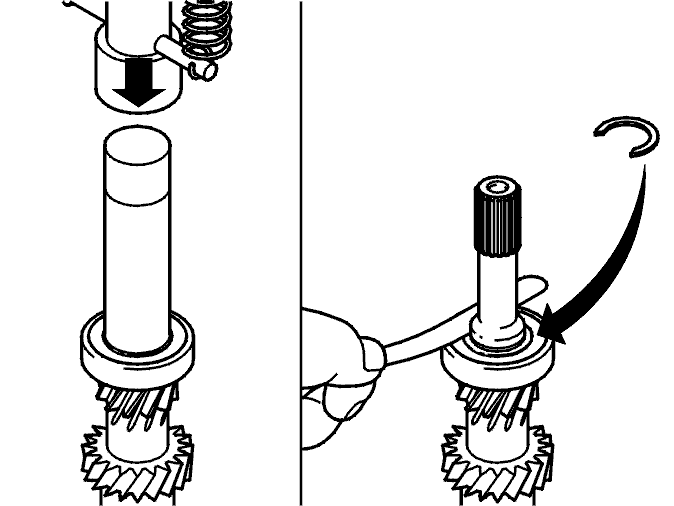

Установка заднего подшипника первичного вала

Вдавите подшипник на вал. Используйте специальный инструмент 🔧 DORN (MONT-TÄTNING IN/UTGÅENDE AXEL) AW,BW,ZF.Измерьте расстояние между подшипником и первичным валом, чтобы определить правильную толщину стопорного кольца.

Установите:

• новое стопорное кольцо, толщина которого создаст отрицательный зазор в -0,01 - -0,12 мм
• стопорное кольцо. Проверьте расположение.

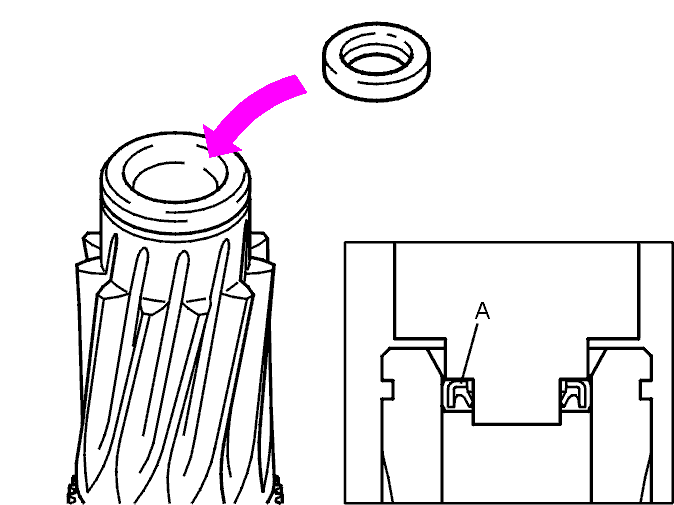

Установка уплотнительного кольца в первичный вал

Слегка смажьте кромки уплотнительного кольца.Установите новое уплотнительное кольцо в первичный вал. Используйте специальный инструмент 🔧 DORN (M5M42 S/V70).

Примечание: Стальная секция (А) уплотнительного кольца должна быть видна.
