Разборка и сборка корпуса переключателя передач

Снятие клапана

Вытяните клапан из корпуса.Тщательно очистите корпус и клапан.

Снятие уплотнения с тяги механизма переключения передач

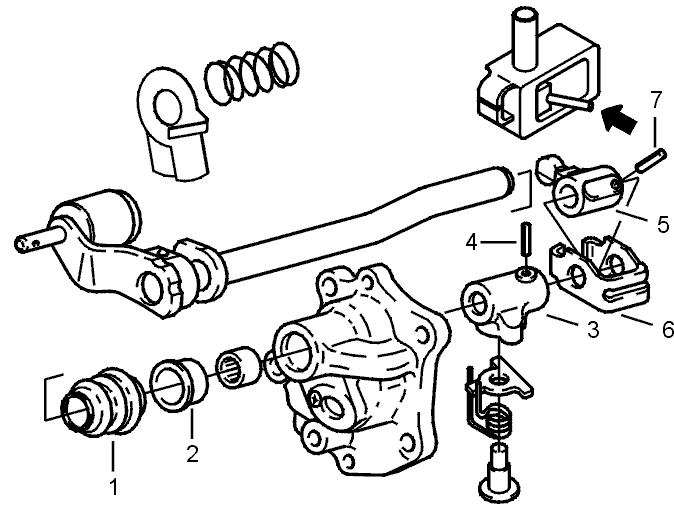

Снимите:

• установочный штифт (7) в направлении, показанном на иллюстрации
• стопорную планку (6) и контрольный штифт (5)
• оба установочных штифта (4) и корпус (3)
• пружину и пластину
• вал управления
• резиновый кожух (1)
• уплотнение (2). Используйте отвертку.

Если необходимо, снимите стопорную планку.

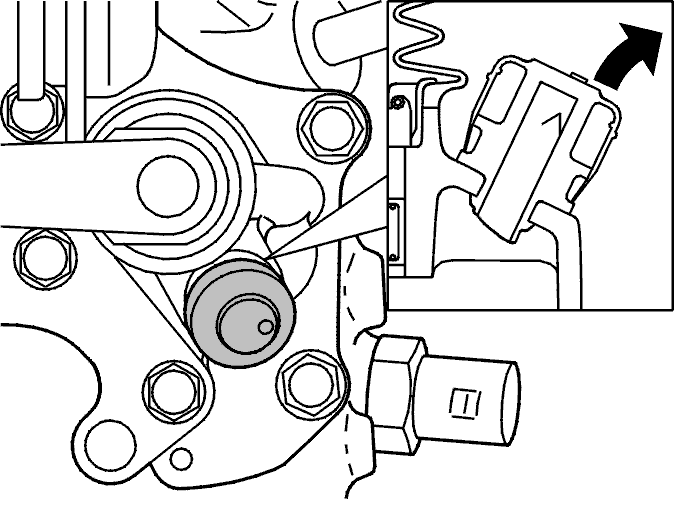

Снятие игольчатого подшипника с корпуса переключателя передач

Снимите игольчатый подшипник в направлении, показанном на иллюстрации. Используйте специальный инструмент 🔧 DORN (M5M42 S/V40).

Осторожно: Всегда используйте латунный или пластмассовый молоток.

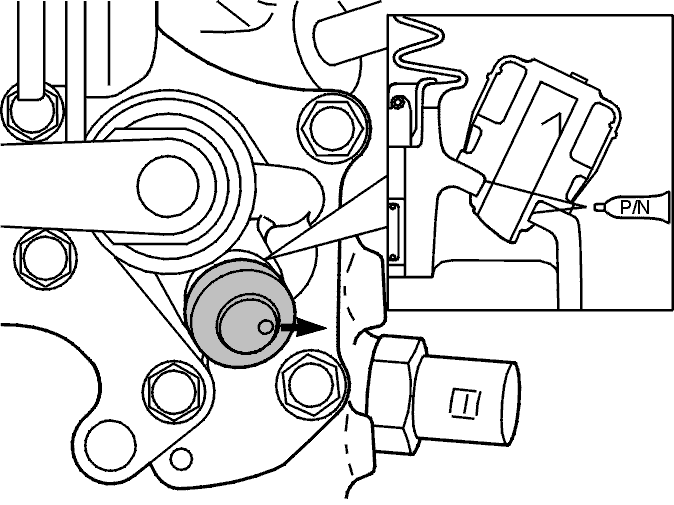

Установка игольчатого подшипника в корпусе и тяге механизма переключения передач

Покройте корпус монтажной пастой номер 1161006-0.Установите игольчатый подшипник на специальный инструмент 🔧 DORN (M5M42 S/V40). Вдавите игольчатый подшипник в корпус.Установите подшипник, так чтобы был виден номер.

Установка тяги механизма переключения передач в корпусе переключателя передач

Установите:

• стопорную планку (если снята). Затяните до 10 Н·м
• противопыльный чехол (1) над масляной прокладкой.

Нанесите немного смазки на вал. Поместите вал в корпус. Установите корпус (3), как показано на иллюстрации.

Установите:

• пластину и пружину. Убедитесь, что они установлены правильно
• корпус (3). Установите новый установочный штифт (4)
• контрольный штифт (5) со стопорной планкой (6). Смотрите иллюстрацию.

Примечание: Установите новый установочный штифт (7), направленный в сторону, показанную на иллюстрации.

Установка уплотнительного кольца в корпусе переключателя передач

Слегка смажьте кромки масляной прокладки.Установите уплотнительное кольцо в корпусе.

Установка клапана

Нанесите герметик (номер 1161343-7) на сопрягаемую поверхность клапана.Вставьте клапан, как показано на иллюстрации.

Замена компонентов в рычаге переключателя передач

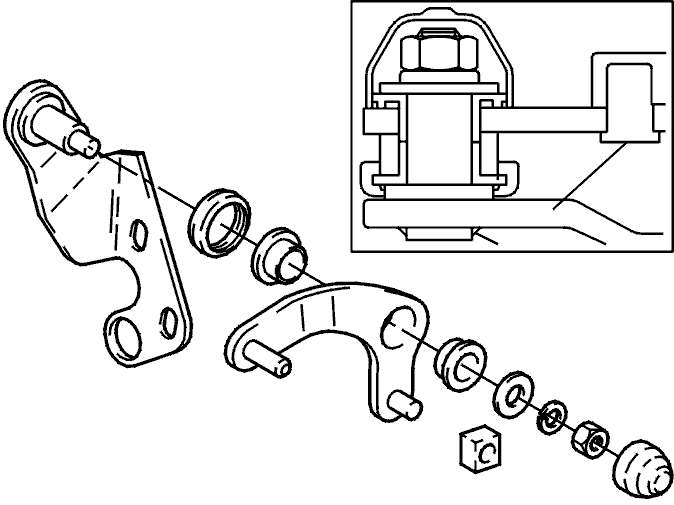

Очистите и проверьте все компоненты. Замените изношенные компоненты, если они есть.Соберите компоненты, как показано на иллюстрации.
