Разборка и сборка контактного разъема

Разборка

Разберите контактный разъем на коробке передач.Разделите контактный разъем. Будьте осторожны и не повредите резиновую прокладку.Отделите кабельные зажимы и отделите разъем от коробки передач.Снимите гнезда с корпуса разъема.Снимите резиновое уплотнение с разъема.Вставьте отвертку между корпусом и гнездом и втолкните защелку. Одновременно выдвиньте гнезда из корпуса.

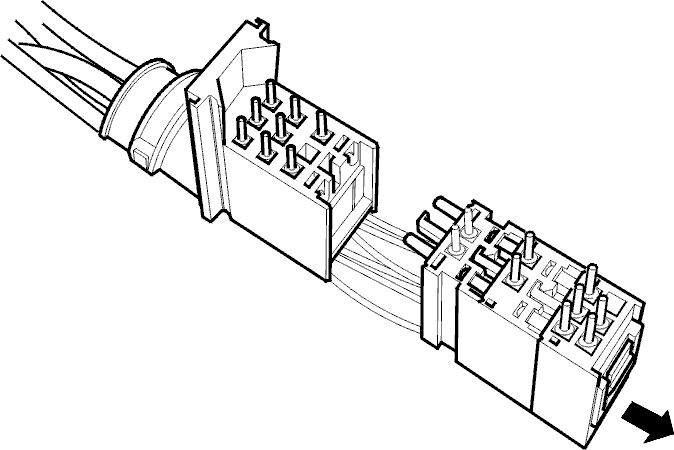

Отделите основание для датчика выбранной передачи (8-штырьковое) от других оснований.Снимите датчик положения передачи.

Сборка

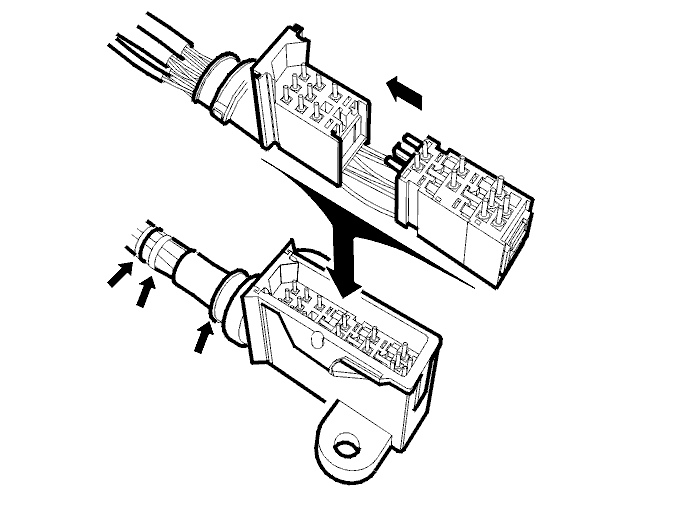

Соберите цоколь датчика положения передачи с другими цоколями. Установите цоколи в кожухе и установите на место резиновое уплотнение.Подсоедините разъем на коробке передач.Установите заново зажимы кабеля вокруг жгута проводов и резинового уплотнения.Установите верхнюю часть контактного разъема.

Будьте осторожны с резиновой прокладкой.
