Разборка блока цилиндров (D5252T MSA 15.7)

Снятие головки цилиндров

Снимите:

• панель над распределительным валом.
• винты головки цилиндров в обратном порядке по отношению к затяжке. Используйте двенадцатигранную насадку.

Вытащите головку цилиндров прямо вверх. Старайтесь, чтобы клапаны не ударялись о стенки цилиндров.Расположите головку цилиндров на деревянных брусках так, чтобы она не лежала на клапанах.

Снимите:

• Прокладку головки цилиндров.

Снятие переднего уплотнения коленчатого вала

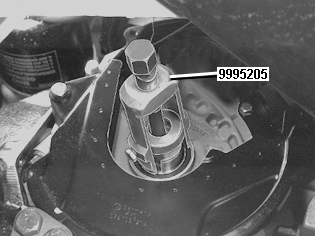

Вдавите или вбейте инструмент 🔧 UTDRAGARE (TÄTNING-VEVAXEL) D24 и натяните рычаги при помощи винта.Вытяните уплотение, вкрутив большой винт.

Снимите:

• НАСОС ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ.
• корпус термостата и термостат.

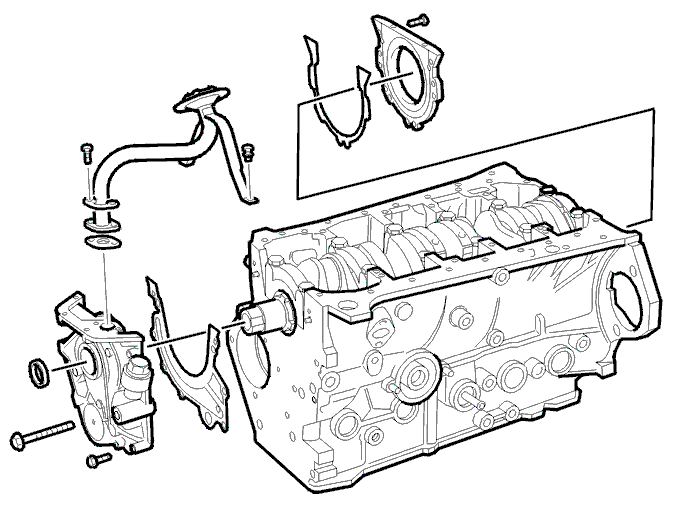

Снятие масляного поддона

Снимите:

• масляный поддон.
• впускной маслопровод.
• масляный насос.
• фланец заднего уплотнения с уплотнением.
• датчик давления масла.

Снятия поршня и шатуна

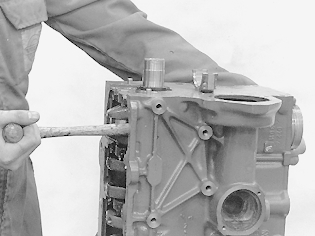

Отполируйте в цилиндрах все края, обработанные на токарном станке.Снимите крышку шатуна и вкладыш подшипника.Вытолкните поршень с шатуном.Снимите остальные поршни с шатунами, как указано выше.

Примечание: Не перепутайте винты подшипников.

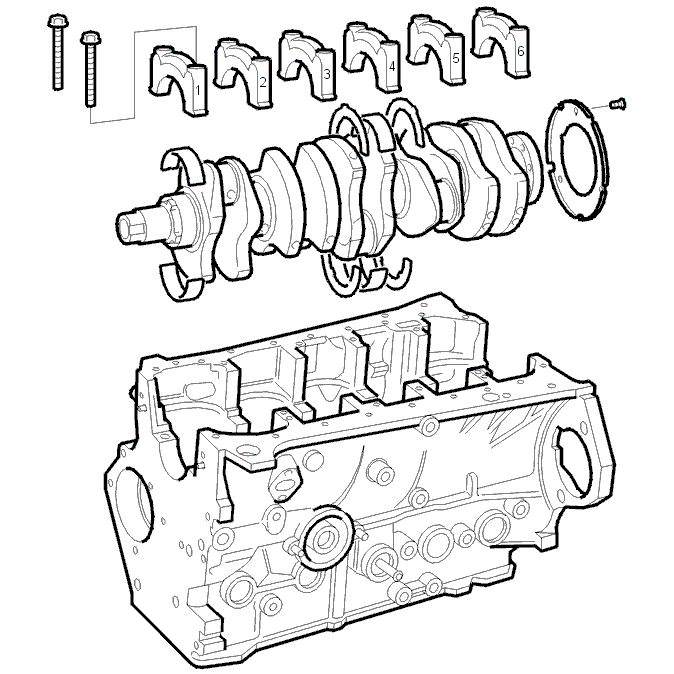

Снятие коленчатого вала

Проверьте маркировку на крышке коренного подшипника. При необходимости пометьте.Снимите крышки коренного подшипника и вкладыши подшипника.Коренные подшипники имеют 4 упорные шайбы.Выньте коленчатый вал.Снимите вкладыши подшипников с блока цилиндров.

Примечание: Не перепутайте вкладыши подшипников для разных коренных подшипников.
