Растачивание напильником дренажного отверстия

Снимите ручку

Выверните 2 винта Torx 30 (A) ручки.Немного ослабьте 2 винта Torx 30 (B) замка.Вдавив замок, снимите ручку.

Выньте цилиндр замка

Приподнимите у облицовки замка и вытолкните цилиндр замка сзади. Для этого не нужно вставлять ключ.

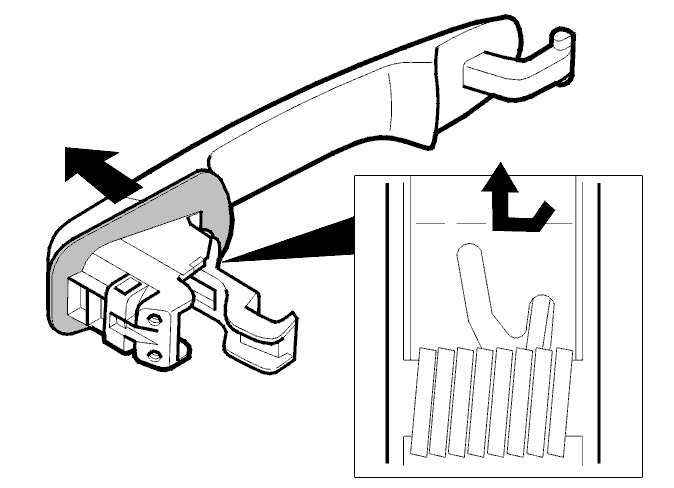

Снимите возвратную пружину и резиновую прокладку

Отожмите возвратную пружину вниз и в сторону, чтобы она вышла через прорезь.Снимите возвратную пружину.Снимите резиновую прокладку с дверной ручки.

Снимите крышку с ручки

Сдвиньте ручку в сторону крышки, затем вбок и снова в сторону крышки.Снимите крышку с дверной ручки (см. стрелку на иллюстрации).

Расточите напильником дренажное отверстие

Расточите напильником дренажное отверстие, как показано на иллюстрации. Необходимо доработать прорезь с обеих сторон ручки.Тщательно выровняйте и отполируйте все поверхности, чтобы вода могла стекать беспрепятственно.

Поставьте компоненты на ручку

Установите:

• крышку на ручку.
• резиновую прокладку на ручку.
• возвратную пружину (отогните вниз и в сторону).
• цилиндр замка.

Осторожно: Ключ не должен находиться в замке. В противном случае цилиндр замка установится в неправильное положение.
- ручку на дверь (одновременно вдавите замок и затяните винты замка (B), Torx 30).
- 2 винта Torx 30 (A) ручки.

проверьте функционирование замка.

Отрегулируйте функцию отпирания

Отрегулируйте ход отпирания всех дверей с помощью крестообразной отвертки.

Примечание: Из передних дверей необходимо вынуть цилиндр замка.
