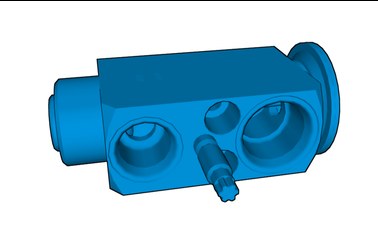

Расширительный клапан (B4204T11)

Примечание: Рабочие шаги для демонтажа в этой процедуре могут также содержать информацию, касающуюся установки.

Слейте хладагент Хладагент, слив

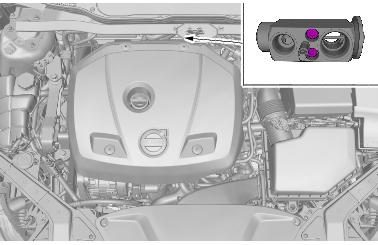

Примечание: Режим представления

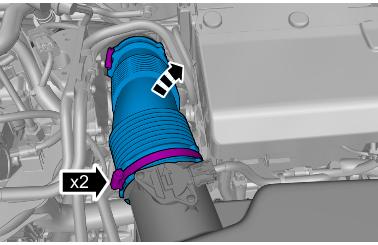

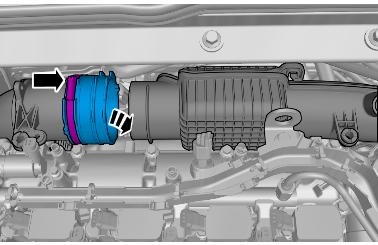

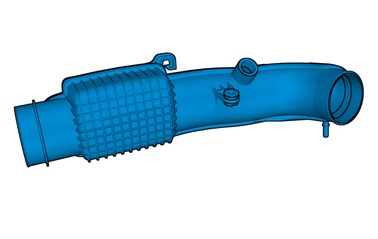

Ослабьте зажим.

Автомобили с дополнительным топливным подогревателем охлаждающей жидкости двигателя

Сложите отмеченные детали.

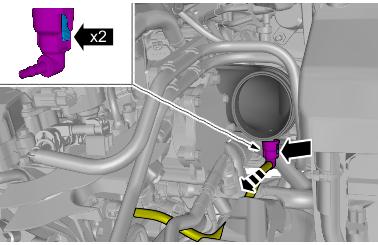

Освободите зажимы шланга.Выньте шланг.

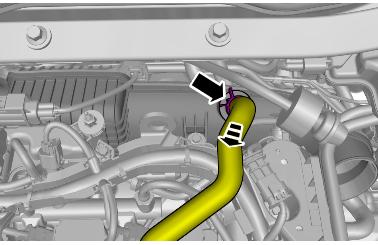

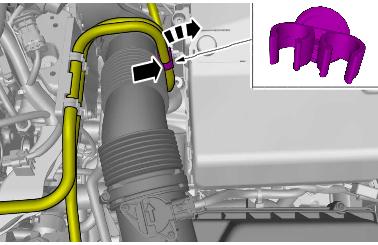

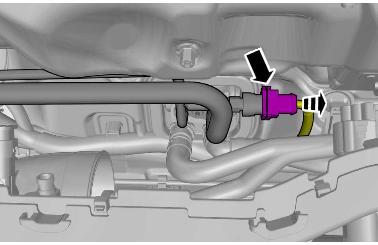

Снимите блокировку.Отсоедините шланг от проводов.Сложите отмеченные детали.

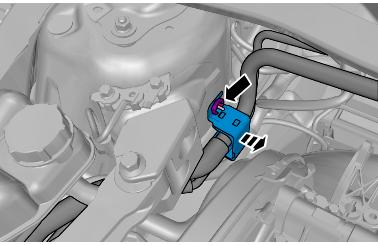

Ослабьте зажим шланга.Отсоедините шланг от проводов.Сложите отмеченные детали.

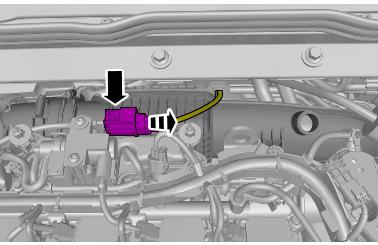

Отсоедините контактный разъем.

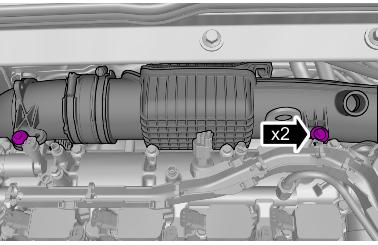

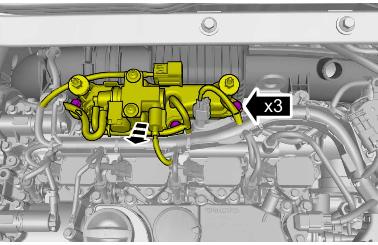

Выверните винты.Сложите отмеченные детали.🔩 Момент затяжки: 10 Н·м

Выверните винты.🔩 Момент затяжки: 10 Н·м

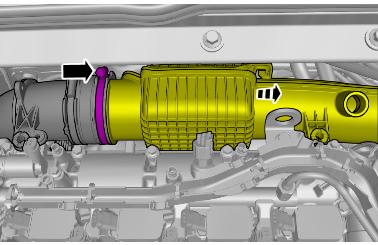

Ослабьте зажим шланга.

Ослабьте зажим шланга.Удалите отмеченные детали.

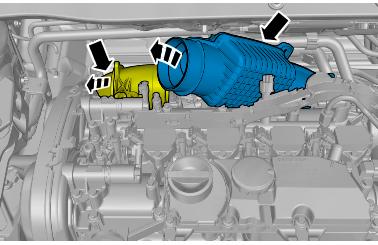

Сложите отмеченные детали.Удалите отмеченные детали.

Все автомобили

Снимите гайку.Удалите отмеченные детали.

Отсоедините контактный разъем.

Осторожно: Убедитесь в том, что все отверстия герметично закрыты.

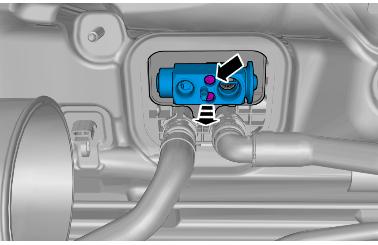

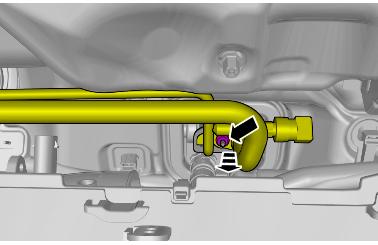

Снимите гайку.Сложите отмеченные детали.🔩 Момент затяжки: 10 Н·м

Осторожно: Убедитесь в том, что все отверстия герметично закрыты.

Выверните винты.🔩 Момент затяжки: 4.5 Н·м

Осторожно: Используйте только указанный материал для смазки уплотнения.

Примечание: Используйте новые уплотнения.

Примечание: Убедитесь, что уплотнитель установлен правильно.

Установите в обратном порядке.

Выполните: хладагент, заполнение Хладагент, заполнение

Блоки регулировки микроклимата, проверка работы Проверка системы управления микроклиматом
